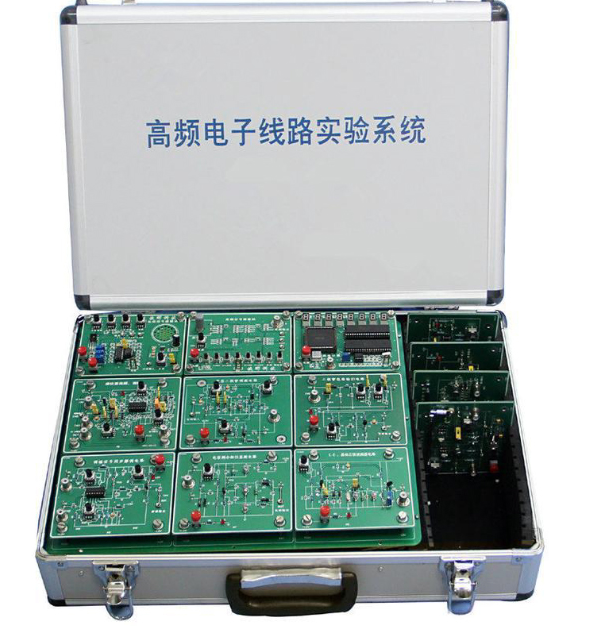

在电子信息与通信工程的专业教学中，一套先进、完备的通信电子线路实验箱是夯实学生理论基础、锤炼工程实践能力的关键装备。本高频电子电路综合实验箱，亦称为高频电子电路综合实验系统，专为《通信电子线路》、《高频电子线路》等核心课程深度定制。它不仅紧密贴合现有教材知识体系，更通过模块化、开放性的设计，将抽象的理论转化为可观测、可调试、可设计的生动实践，旨在培养学生的工匠精神与解决复杂通信电路问题的综合能力，是各类高等院校升级其高频电子电路综合实验教学的理想平台。

一、 产品核心特色与教学价值

本通信电子线路实验箱的设计超越了传统实验设备的局限，聚焦于构建一个真正有助于理解和创新的高频电子电路综合实验系统。

1. 与理论教学深度融合：本系统内容设计直接对应课程核心章节，实验项目覆盖从信号产生、放大、调制解调到收发系统的完整通信链路。包括LC与晶体正弦波振荡、小信号调谐放大、高频谐振功率放大、变容二极管调频、集成乘法器调幅/解调、锁相环应用等经典与综合性实验，使课堂理论在通信电子线路实验箱上得到即时验证与深化。

2. 开放式架构，激发探究精神：作为一款开放性的高频电子电路综合实验箱，我们设置了大量测试钩孔与关键信号观测点。学生可直观追踪信号在混频、调制、解调等各个环节的波形与频谱变化。关键电路参数（如偏置、谐振点、调制深度等）可通过旋钮灵活调整，让学生亲手探索参数对系统性能的影响，从而深刻理解电路本质，培养主动分析和解决问题的能力。

3. 模块化与通用化设计：采用先进的模块化结构，13个标准实验功能模块（如A1调幅/混频模块、A5调频模块、A8小信号调谐放大器模块等）既可独立完成专项实验，也能自由组合构成小型通信系统。这种高频电子电路综合实验系统设计理念，便于维护升级，并能灵活适应未来教学内容的更新与发展，保护学校投资。

4. 智能化管理与抗干扰设计：每个高频核心模块均配备独立电源开关。此举在通信电子线路实验箱的使用中至关重要，既能有效管理功耗，更能显著减少模块间的高频串扰和底噪，确保每个实验数据的准确性与纯净度，为学生营造一个接近工程实际的低噪声测试环境。

二、 详尽技术指标与系统组成

本高频电子电路综合实验系统集成了高精度信号源、测量仪表与稳定电源，构成自成一体的完整实验环境。

• 双路高精度信号源：

• 低频函数信号源：输出10Hz～1.5KHz及10KHz～600KHz两档正弦波、方波、三角波，满足音频及中频调制信号需求。

• 高频信号源模块：产生1.5MHz～20MHz六档可调高频正弦波，作为各类调制电路的载波，频率覆盖中短波典型范围，是高频电子电路综合实验的核心信号来源。

• 内置测量与供电系统：

• 精密数字频率计模块：测量范围16Hz至25MHz以上，满足系统内所有频率测量需求，无需额外仪表。

• 高性能直流稳压电源：内置±12V、±5V多组稳压输出，为各集成芯片及分立元件电路提供纯净、稳定的能量供给，保障通信电子线路实验箱长时间稳定运行。

三、 全面的实验课程体系与模块配置

本通信电子线路实验箱提供了一套从基础到综合的完整实验教学解决方案，标配13个功能模块支持以下核心实验内容：

1. 振幅调制与解调实验：集成乘法器幅度调制、二极管包络检波、同步解调。

2. 频率调制与解调实验：变容二极管直接调频、电容耦合相位鉴频。

3. 高频放大器实验：小信号调谐放大器（双调谐）、高频谐振丙类功率放大器。

4. 振荡与频率变换实验：LC与晶体正弦波振荡、晶体管混频电路。

5. 锁相环与系统实验：集成锁相环基本性能、锁相环调频发射与接收、完整的无线电发送与接收系统联调。

通过上述实验，学生可在同一高频电子电路综合实验箱上完成从单元电路到通信系统的全流程认知与实践，真正掌握通信电子系统的设计、调试与分析方法。

四、 标准配置清单

本通信电子线路实验箱提供开箱即用的标准配置，主体已集成所有核心功能模块与电源，用户仅需配备通用测试仪器即可开展全部实验。
