模拟电路综合实验平台
在当今电子信息工程与电气自动化人才培养体系中，模拟电路综合实验平台已成为连接理论与工程实践的桥梁。本平台专为《电气技术实践》、《模拟电子技术》等核心课程设计，通过提供高度集成、灵活开放的实验环境，系统化地培养学生的电路设计、调试与复杂工程问题解决能力。它不仅是教学工具，更是塑造未来工程师核心素养的模拟电路综合实验平台。
一、 模拟电路综合实验平台的核心教学价值与能力培养目标
本模拟电路综合实验平台的核心使命，在于全面提升电子信息类、电气工程及自动化专业学生的模拟电路综合实践能力与工程素养。其教学设计精准聚焦以下四大核心能力维度：
深化实操技能：通过模拟电路综合实验平台，学生将亲手搭建晶体管放大电路、集成运算放大器应用电路、有源滤波电路等经典模块。平台训练学生熟练掌握示波器、函数信号发生器、直流稳压电源等仪器的规范使用，并掌握系统的电路调试流程与高效的故障排查方法论。
激发系统设计能力：依托功能完备的模拟电路综合实验平台，学生可自主完成从概念到实物的系统设计。无论是波形发生器、直流稳压电源还是音频功率放大器，学生都能在硬件搭建与软件仿真的双重验证下，实现电路方案的优化与创新，这正是模拟电路综合实验平台在培养学生设计能力方面的独特优势。
锻造工程分析思维：平台鼓励学生通过实际测量电路的特性曲线、关键静态与动态参数，逆向深化对理论原理的理解。学生将学会精准分析放大电路的静态工作点、反馈网络的稳定特性、以及滤波器的频率响应等，将书本知识转化为可量化的工程分析能力。
塑造严谨工程习惯：在模拟电路综合实验平台上进行的每一项实验，都遵循模块化设计、规范化操作、标准化数据记录与工程报告撰写的全流程。这使学生提前适应企业级的研发规范，为后续的毕业设计、科研项目及职业生涯奠定坚实基础。
二、 模拟电路综合实验平台卓越的技术性能与稳定保障
为了确保长时间、高负荷的教学与科研任务稳定运行，本平台在技术性能上精益求精：
电源与环境适应性：采用单相三线220V±10% 50Hz宽压输入，适应多种实验室环境。工作温度范围达-10℃～+40℃，湿度＜85%，甚至在海拔4000m以下地区均能稳定工作，体现了模拟电路综合实验平台出色的可靠性。
紧凑设计与安全容量：整机装置容量＜200VA，高效节能。外形尺寸为155×80×123cm，布局科学，集成度高，在有限空间内实现了实验设备的最大化功能集成。
三、 模拟电路综合实验平台的全功能模块化配置详解

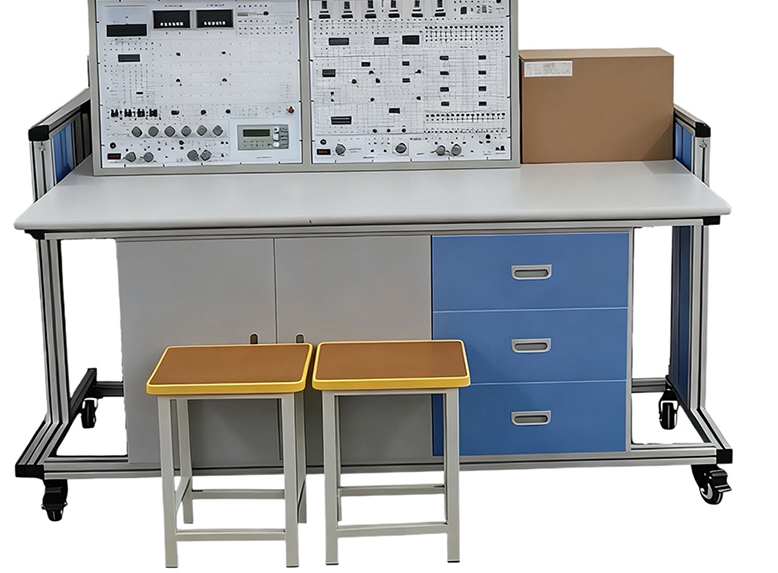

本装置采用“实验桌+控制屏”一体化设计，其中控制屏集成了两套完全独立的模电功能板，支持双组同步实验，极大提升了实验室利用效率。
核心功能模块包括：
高性能直流与交流电源系统：
提供±5V/1A固定输出及0～±18V/0.75A连续可调输出，具备短路软截止自动恢复保护，安全无忧。
配备多抽头交流电源（0V、6V、10V、14V、17V）及220V辅助插座，满足多样化的供电需求。
智能功率输出函数发生器：
采用先进的直接数字频率合成（DDS）技术，产生0.1Hz~3MHz高精度正弦波、方波、三角波。
大屏幕LCD实时显示，输出幅度≥10V，且具备20dB/40dB衰减。方波占空比1%-99%可调，并集成高精度频率计功能。
高精度测量仪表：
三位半数显直流数字电压表（200mV-200V四档）和毫安表（2mA-200mA三档），精度达0.5级，为精确测量提供保障。
丰富的元器件与扩展接口：
板上集成继电器、扬声器、晶闸管、集成电路插座（8P/14P/40P）、各种阻容感元件及半导体器件。
独创的“固定实验小板+开放式插座”设计，配有共射放大、差动放大、OTL功放等五块专用实验板，同时提供大量自锁紧防转叠插座，支持完全自由的离散元件电路搭建，实现了模拟电路综合实验平台在“验证性”与“设计性”实验间的完美平衡。
四、 覆盖全面的模拟电路综合实验课程体系
本平台配套详实的实验指导手册，支持超过20个经典及拓展实验项目，构建了从基础到综合、从验证到创新的完整教学闭环：
基础技能层：常用仪器使用、晶体管/场效应管放大器、射极跟随器。
核心应用层：集成运放指标测试及应用（运算、滤波、比较、波形发生）、反馈放大器、RC/LC正弦波振荡器。
系统设计层：函数信号发生器组装、OTL/集成功率放大器、串联/集成直流稳压电源、晶闸管可控整流电路。
创新综合层：温度监测控制电路、万用表设计与调试等综合项目，并可选配在系统可编程模拟器件（ispPAC）开展前沿的模拟EDA设计实验。
