数字电路综合实验平台

数字电路综合实验平台

一、平台概述：培养数字电子技术核心能力的综合解决方案

数字电路综合实验平台是专为高等院校电子信息类及相关专业打造的核心教学设备，旨在系统性培养学生的数字电路实践能力与工程系统设计思维。本平台紧密围绕现代数字电子技术教学的核心需求，致力于提升学生的四大关键能力，是开展数字电子技术实验、课程设计及创新实践的理想载体。

1. 夯实实操能力：通过本数字电路实验教学平台，学生能够熟练掌握逻辑门、触发器、计数器等基础数字器件的搭建、调试与故障排查，并能熟练操作逻辑电平开关、多功能时钟源、数码管/点阵显示器等配套设备，完成从理论到实践的平滑过渡。

2. 提升设计能力：平台支持学生自主设计并实现数字钟、抢答器、A/D与D/A转换系统等实用性强的数字电路。其模块化设计鼓励学生通过功能模块的组合与创新，完成更复杂数字系统的开发，是锻炼数字系统设计能力的优质平台。

3. 强化分析能力：借助平台的逻辑电平测试与观测功能，学生可以直观理解数字信号的传输特性与复杂的时序逻辑关系，从而精准分析电路功能、验证逻辑设计并评估关键性能参数，深化对数字逻辑电路工作原理的理解。

4. 培育工程素养：在实验过程中，学生将系统培养模块化设计、规范布线、数据记录与验证、实验报告撰写等严谨的工程习惯。本数字逻辑实训设备广泛适配电气工程、电子信息工程、自动化、计算机科学与技术等多个专业的教学与科研需求。

二、数字电路综合实验平台适用范围

本平台适用于高等院校，以及要求较高的中专、技校、职业学校的电子信息类专业。它能全面支持《数字电路》、《数字电子技术基础》、《数字逻辑设计》等核心课程的实验教学，是现有实验室设备更新换代或新建、扩建实验室的首选方案。配备此综合实验平台是体现学校实践教学水平与实力的重要标志。

三、平台技术性能指标

• 输入电源：单相三线220V±10%， 50Hz

• 工作环境：温度-10℃～+40℃，相对湿度＜85%(25℃)，海拔＜4000m

• 装置容量：＜200VA

• 外形尺寸：155cm×70cm×123cm

四、实验台结构与核心功能详解

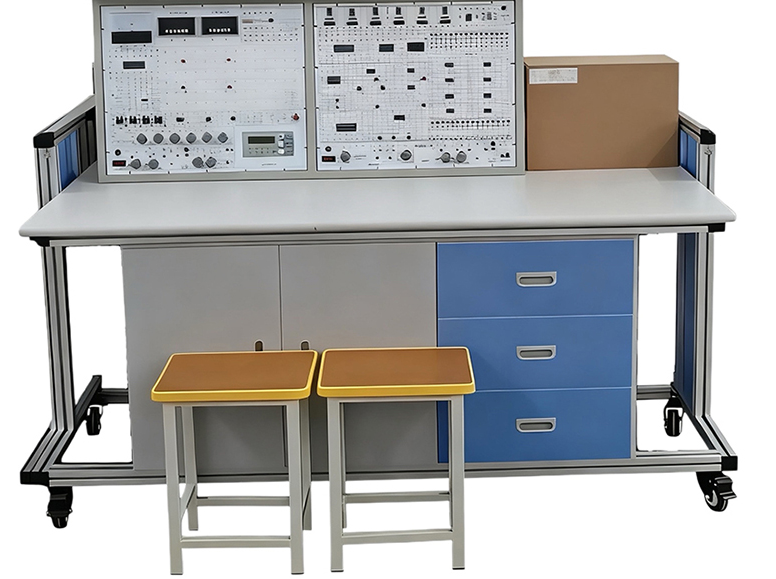

本数字电路综合实验平台由实验台、操作桌及核心实验板三大部分构成，功能完备，设计人性化。

1. 实验台电源与信号系统

• 多路电源输出：提供高精度可调直流稳压电源（0-30V/1.5A×2）、固定5V/12V直流电源、多档低压交流电源（3-24V）及0-250V可调交流电源，满足各类数字与模拟芯片的供电需求。

• 高性能函数发生器/频率计：采用直接数字频率合成（DDS）技术，可输出0.1Hz-3MHz的正弦波、方波、三角波，波形精度高。内置高精度频率计，测量范围高达100MHz。

• 辅助功能单元：包括单次脉冲发生器、音频功率放大器、七段译码显示器、外测交直流电压/电流表等，为复杂实验提供全方位支持。

2. 工业级实验操作桌

采用坚固的工业铝合金型材框架，台面为25mm厚优质防火板，耐磨耐用。下方配备储物柜，底部装有四个带刹车万向轮，移动灵活，定位稳固。

3. 核心数字实验板功能（教学核心）

• 电源与脉冲源：提供±12V、+5V工作电源。配备2组手动单脉冲及7路固定频率（1Hz-1MHz）的连续脉冲源。

• 输入与显示：设有16位逻辑电平开关（输入）和16位红绿LED电平显示（输出），实现人机交互。配备6位高精度八段数码管显示电路。

• 测量与扩展：集成六位数字频率计（0-9.9999MHz）。提供2块1600孔面包板及大量锁紧插座（20芯、40芯、16芯），支持学生自由搭建和扩展电路，极大提升了本数字电子技术实验箱的开放性与创新性。

• 控制核心：包含时序发生器及启停控制电路。

五、数字电路综合实验平台可完成的主要实验项目

本平台配备详细的实验指导书，实验项目覆盖从基础到综合、从验证到设计的全过程，是功能强大的数字系统设计平台。

（一）基础门电路与组合逻辑实验

1. TTL与CMOS集成逻辑门参数测试

2. 门电路逻辑功能实验

3. 常用组合逻辑器件（编码器、译码器、数据选择器、比较器）测试与应用

4. 综合设计：血型关系检测电路、表决电路

（二）时序逻辑电路实验

1. 基本RS、JK、D触发器功能测试

2. 移位寄存器功能测试与应用

3. 同步与异步计数器功能测试

4. 综合应用：计数、译码、显示电路实验

（三）综合应用与模数接口实验

1. 555定时器应用（多谐振荡器、单稳态触发器、施密特触发器）

2. 序列检测器设计

3. 人工控制交通灯、汽车尾灯控制电路设计

4. 数字钟电路的完整设计与实现（经典综合项目）

5. 波形产生电路实验

6. 数-模（D/A）转换器原理与应用实验

7. 模-数（A/D）转换电路（如追随比较型）实验
