电子技术综合实验台

电子技术综合实验台

在电子与电工专业教学中，拥有一套功能全面、设计先进的电子技术综合实验台是保障教学质量、培养学生实践能力的核心基础。本产品正是为满足电路、电工电子等专业基础课程的教学需求而精心设计的综合性实验室核心设备，它不仅融合了验证性、设计性与综合性实验于一体，更以直观的模块化设计，强化学生对基本理论的理解及对示波器等仪器的熟练使用。此电工电子教学实验台适用于多层次、多专业的教学场景，既能满足电类专业学生的深度需求，也适配非电类学生的通识教育，可完整覆盖教学大纲要求的全部电路与电子技术实验，并具备强大的功能扩展能力。

一、设备定位与核心价值

电子技术综合实验台是构建现代化电路实验室的核心设备。其中，模拟电子技术实验平台是巩固课堂知识、训练学生实操技能、培养严谨科学作风的关键环节，为后续课程及工程实践奠定坚实基础。同时，其数字电路实验系统能够支持从简单逻辑电路到复杂数字系统的全系列实验，全面覆盖数字逻辑与数字系统课程的核心内容。本装置综合性强、实验资源丰富，是各类院校新建或扩建电工电子技术实验室，高效开设实验课程的理想选择。

二、技术规格参数

• 输入电源：AC 220V ± 10%，50Hz

• 工作环境：温度-10℃ ~ +40℃，相对湿度＜85%(25℃)

• 整机容量：< 0.5 KVA

• 设备重量：约120Kg

• 外形尺寸：1600mm（长）× 700mm（宽）× 1500mm（高）

三、系统基本配置与功能亮点

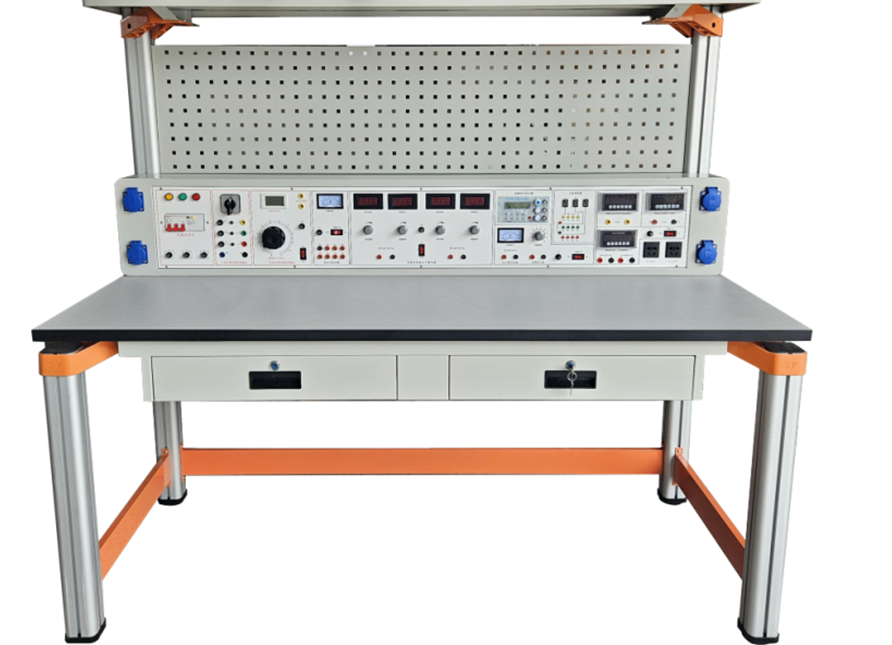

本电子电工技术综合实验台采用一体化设计，主要由实验主机箱、仪器架、电源控制箱、模块化实验电路板、多功能实验桌、储物柜及学生凳等部分组成。

（一）高性能实验主机箱

主机箱采用金属结构，面板为铝合金材质，集成所有核心电源、信号源及测量仪表。

1. 交直流电源系统：提供多路低压交流电源、0-240V连续可调交流电源（可整流为直流）、四路固定直流稳压电源（±12V, ±5V）以及两路高性能0-30V/2A连续可调直流稳压电源，具备短路、过载保护及自动恢复功能，为各类电路与电子实验提供稳定、安全的能源保障。

2. 智能函数信号发生器：采用直接数字频率合成（DDS）技术，可输出高精度正弦波、方波、三角波，频率范围宽（0.1Hz~3MHz），LCD大屏显示，是电子技术实训中理想的信号源。

3. 智能测量仪表：配备高精度、数字化的智能直流电压表与电流表，具备量程自动/手动切换、校准、通讯等功能，测量精确，显示直观，提升了实验的现代化水平。

4. 辅助功能单元：包括连续/单次脉冲源、音频功率放大器等，满足多样化实验需求。

（二）模块化磁吸式实验电路板（核心特点）

这是本实验台的最大特色。实验电路采用独立的PCB模块，通过磁吸方式与公共实验基座快速、牢固连接。

• 模拟电路模块：涵盖晶体管放大电路（一、二）、集成运放电路、功率放大电路、波形发生电路、直流稳压电源电路，以及扩展的高频通信电路模块（如LC振荡器、幅度调制/解调、调频/鉴频、锁相环应用等），支持从基础到高阶的完整模拟电子技术实验。

• 数字电路模块：提供多种DIP拓展电路、逻辑电平输出/显示模块、LED数码管与点阵显示模块，并配套丰富的数字芯片套件。学生可自由搭建从门电路到数字钟的综合系统，完成全面的数字逻辑电路实训。

• 设计优势：模块标识清晰，采用防转插座，连接可靠。磁吸式设计使模块更换极其便捷，大大提高了实验准备效率和设备利用率，完美支持开放式、创新性电子综合实验。

（三）人性化结构与配套设施

• 一体化实验桌：采用工业铝型材框架与环保桌面板，结构坚固，美观大方。桌面集成磁吸实验基座，符合人体工学，支持双人同时操作。

• 仪器架与储物系统：顶部设有仪器架，方便放置示波器等外设。配备带万向轮的储物柜，内部有定制海绵衬垫，模块存放有序，取用方便，利于实验室的5S规范化管理。

四、典型实验项目支持

本电子技术综合实验装置可支持包括但不限于以下实验项目，展现出其强大的教学覆盖能力：

（一）模拟电路实验部分

1. 常用电子仪器使用

2. 单管/场效应管/差分/负反馈放大器研究

3. 集成运放运算、比较、有源滤波器应用

4. RC/LC正弦波振荡器

5. OTL与集成功率放大器

6. 串联型与集成直流稳压电源

7. ★高频扩展实验：振幅调制与解调、变容二极管调频、相位鉴频、锁相环应用等。

（二）数字电路实验部分

1. 集成逻辑门功能测试

2. 组合逻辑电路分析与设计（SSI/MSI）

3. 数据选择器等中规模器件应用

4. 触发器与时序逻辑电路分析设计

5. 中规模时序集成电路（计数器、移位寄存器）应用

6. 综合性实验：序列信号发生器、数字钟设计等
