在电工电子专业教学体系中，电工电子综合应用创新实训装置扮演着核心枢纽的角色。本设备专为《电工基础》、《电工电子技术》等课程的实践教学环节而设计，旨在将理论验证与技能操作深度融合，致力于培养学生扎实的理论联系实际能力、问题分析能力与动手实践能力。通过本电工基础实训室设备的系统训练，学生不仅能掌握电工安全规范，熟练运用各类电工工具与仪器仪表，还能精通低压电器的识别、选用与调整，完成电气设备的安装、调试与检修，最终达到中级乃至高级维修电工的实操水准。此外，该平台还支持《单片机应用技术》、《变频器控制》等多门课程的扩展实训，并通过其丰富的模块支持照明电路、电机拖动、电子焊接等多项实训功能，极大提升了电工电子创新实训平台的设备利用率和教学覆盖广度。

一、设备定位与核心优势

本电工电子综合应用创新实训装置严格遵循教学安全标准，具备多重安全防护（漏电/过载/物理防护），是构建安全实验室的基石。其强大的可扩展性与开放式设计，尤其电子焊接与创新模块，为学生进行自主设计与项目开发提供了无限可能。它广泛适用于电气、电子、机械、机电及一般工程类专业的《模拟电子技术》、《数字电子技术》、《电路原理》等课程的综合应用与创新实训，并能完美支持课程设计、毕业设计乃至电工电子产品的研发，是职业院校开展实训教学、技能鉴定与竞赛的理想电工电子综合实训平台。

二、技术规格与安全保障

• 工作电源：三相五线 AC 380V ± 10% 50Hz

• 工作环境：温度－10℃～40℃；相对湿度≤90%（25℃）

• 外形尺寸：1600mm（长）× 700mm（宽）× 1300mm（高）

• 整机功耗：≤1.0KW

• 安全保护：配备接地保护、漏电保护等多重防护，采用高绝缘安全插座及带护套的高强度实验导线，安全性完全符合国家标准，为电工电子安全实训提供坚实保障。

三、功能特点与模块化设计理念

1. 能力导向，贴近生产：实训项目设计以技术应用与能力培养为主线，由基础验证转向综合应用，紧密对接生产实际需求。

2. 开放创新，自主搭建：提供大量透明塑料有机盒封装的标准单元模块，兼作实物示教。学生可独立自主搭建电路，鼓励探索与创新，是真正的开放式电工电子实训台。

3. 资源齐全，平台开放：集成齐全的电源、信号源及测量仪表，提供了一个可自由发挥的实践平台，支持从线路安装调试、故障排查到技能竞赛、科技开发的多种需求，模块化设计使维护简便，学生可放心实操。

4. 项目经典，激发兴趣：配套的实训项目精心配置，包含大量贴近生活的实用电工电子产品线路，如调光台灯、声光控路灯、数字钟等，在巩固知识的同时，极大提升学生学习兴趣与成就感。

四、系统组成与核心模块功能

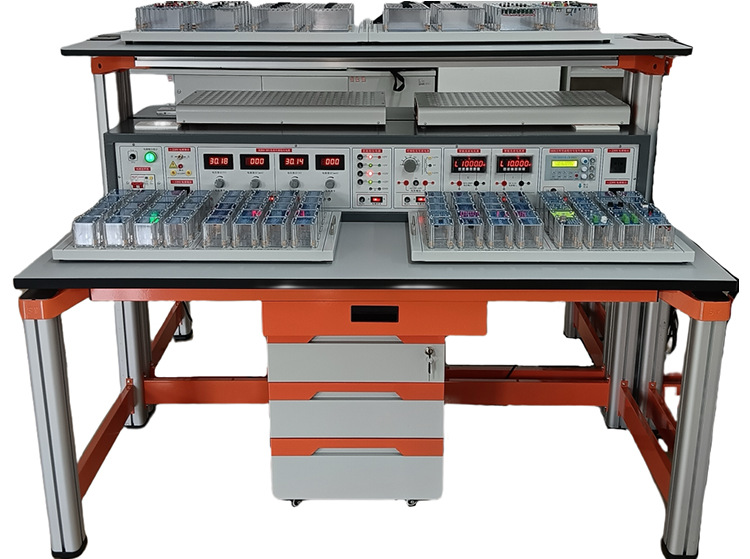

装置由实训主机箱、仪器架、模块化实验桌、移动矮柜、透明创新实训模块套件及学生凳等组成，结构灵活，可组合拆卸。

（一）多功能实训主机箱

箱体坚固，集成所有核心电源与测量单元：

• 电源系统：提供单相AC220V电源接口、多档位低压交流电源（3-24V）、两路高性能0-30V/2A连续可调直流稳压电源、固定直流电源（±12V, ±5V）等，满足各类电路实验需求。

• 测量仪表：配备精密数字电压表与电流表，测量精准。

• 仪器接口：面板配备多组外部仪器电源插座，方便扩展。

（二）模块化透明创新实训模块（核心）

这是本装置的灵魂。模块采用透明外壳与PCB板结合，直观展示内部元器件与线路。

• 丰富套件：包含电子报警器、光控/温控电路、调光电路、闪光灯、音乐门铃、多路抢答器、LED数字钟、六管超外差收音机等数十种经典及创新实训线路板。

• 教学价值：学生可完成从元器件识别、电路板焊接、到整机调试与故障排除的完整电子产品生产过程，是进行电子工艺实训与创新项目开发的绝佳载体。

（三）人性化结构与配套

• 工业级实训桌：采用铝型材框架与实木桌面，结构稳固，带有抽屉与储物柜，底部配备万向制动轮，移动灵活。

• 齐全的实训工具：配备剥线钳、螺丝刀、恒温电烙铁、吸锡器等全套工具，满足电工基本操作技能训练要求。

五、支持的综合应用与创新实训项目

本电工电子综合应用创新实训装置可支持海量实训项目，全面覆盖学科核心技能：

（一）模拟电子技术应用与创新

涵盖二极管/三极管测试、单管/多级放大电路、功率放大电路（OTL、集成功放）、运算放大器应用、信号发生电路（正弦波、方波、三角波）、有源滤波器、直流稳压电源、以及烟雾报警器、恒温控制器等综合性电子产品调试。

（二）数字电子技术应用与创新

1. 基础实训：逻辑门测试、编码译码器、数据选择器、加法器、触发器、计数器、寄存器、555定时器应用等。

2. 综合应用：声光控节能灯、抢答器、数字钟、交通灯控制、密码锁、D/A转换、移位寄存器彩灯等实用电路制作与调试。

（三）电力电子技术应用

包括晶闸管特性与控制、单结晶体管触发电路、单相半控整流电路（不同负载）、IGBT直流斩波电路、BJT PWM直流调速电路等，衔接现代功率电子技术。

（四）电子焊接与生产工艺实训

提供从电子报警器、多路抢答器到LED数字钟、超外差收音机的完整生产性实训项目。学生将经历元器件检测、工艺文件识读、工具准备、主板焊接、整机调试与检验包装的全流程，深刻理解电子产品制造工艺
