一、产品深度概述：新一代电子技术综合实训解决方案

电子技术实训装置，亦常被称为电子学综合实验装置或数模电综合实训平台，是我司严格依据国内现行《模拟电子技术》、《数字电子技术》及《EDA技术及其应用》等核心课程的教学实验大纲，并充分调研各高等院校实际需求后，匠心研发的新一代一体化教学设备。

本装置功能全面，能够出色完成上述课程的所有基础实验、课程设计及综合性实训项目，完全满足教学大纲的深度与广度要求。同时，其开放式的设计理念和强大的性能，也为师生进行更高层次的数字系统开发、科研创新实验提供了卓越的硬件支撑。因此，这款电子技术综合实验台不仅是现有高校模电、数电实验室进行现代化升级改造的理想选择，更是职业院校、中专、技校等单位为快速、高标准开设电子类实验课程所提供的理想实训设备。

二、核心功能特点：为何选择我们的电子实训装置？

1. 卓越的通用性与灵活性：本电子技术实训设备广泛兼容国内各类电子课程实验内容，其实验深度和项目广度可根据不同院校、不同层次的教学需求进行灵活调整与扩展，实现“一机多用”。

2. 完备的配套性与集成性：从高精度仪器仪表、专用交直流电源到实验专用连接导线，均实现一站式配套。所有配套组件均针对实验需求精心选型，性能匹配，确保开箱即用，有效保障电子技术实训教学效率。

3. 极高的可靠性与耐用性：采用大量高可靠性的镀银长紫铜管作为元器件插孔，确保电阻、电容、三极管等插入时接触稳定可靠。所有集成块插座均采用防转设计，并搭配高品质弹性直插导线，从根源上减少了接触不良问题，大幅提升了设备的使用寿命和实验成功率。

4. 直观的人性化设计：面板布局科学，电路图示意清晰，走线分明。学生可轻松完成线路查找与连接，有利于培养独立操作能力和实际动手能力，加深对电路原理的理解。

三、关键性能参数

• 输入电源：单相三线 AC 220V ± 10% 50Hz

• 工作环境：温度 -10℃ ～ +40℃；相对湿度 ＜85% (25℃)

• 整机容量：＜200 VA

• 外形尺寸：1550 × 800 × 1230 mm

四、系统功能与实验内容概览

本电子学综合实验装置能独立提供实验所需的直流电源、交流电源及标准信号源（示波器需自备），是集成了模电实验功能与数电实验功能的综合性教学平台。

（一）模拟电路实验项目覆盖

涵盖从基础到应用的全系列实验，包括：晶体管单管/场效应管放大器、负反馈放大器、集成运放指标测试与应用（运算、滤波、比较、波形发生）、RC/LC正弦波振荡器、函数信号发生器组装、低频OTL/集成功率放大器、串联/集成直流稳压电源、晶闸管可控整流及温度监测控制、万用表设计等综合性电子实训项目。

（二）数字电路实验项目覆盖

全面支持数字逻辑教学，包括：晶体管开关特性、TTL/CMOS门电路测试、组合/时序逻辑电路设计与测试、译码器/数据选择器/计数器/移位寄存器应用、脉冲信号产生与整形、555时基电路应用、D/A与A/D转换，以及抢答器、电子秒表、数字电压表、数字频率计、拔河游戏机等趣味性数字系统设计实验。

五、设备标准配置详解

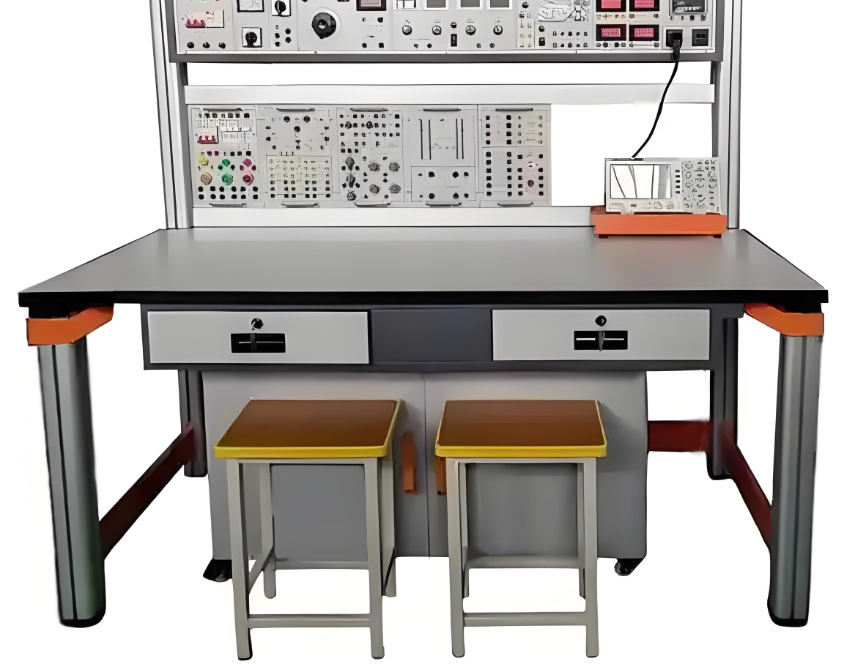

本装置采用实验控制屏与实验桌一体化结构，核心由数电实验功能板和模电实验功能板两大部分构成，模块分明，管理方便。

（一）数字电路实验功能板核心配置

• 电源系统：提供多路固定及连续可调直流稳压电源，均具备短路软截止保护。

• 信号系统：配备高精度脉冲信号源与单次脉冲源。

• 输入输出单元：集成逻辑笔、LED指示、数码管、逻辑电平开关/指示、译码显示器、拨码盘等丰富外设。

• 扩展接口：配备多种规格IC插座及固定线路实验板插座，支持选配数字EDA下载板，便于开展创新性电子设计实训。

（二）模拟电路实验功能板核心配置

• 电源与信号源：提供多路可调直流稳压电源、直流信号源及多抽头交流电源。

• 高性能函数发生器：采用DDS技术，输出高精度波形，频率范围宽，LCD显示直观。

• 测量仪表：集成直流数字毫安表与指针式毫安表。

• 元器件与扩展：板载常用分立元件，并配有五块经典实验电路板（如单管放大、功率放大等），同时支持选配模拟EDA下载板，极大拓展了模拟电子技术实验的深度与广度。
