电子实训工作台(IOT控制方向）

电子实训工作台(IOT控制方向）

在物联网（IoT）技术迅猛发展的今天，培养具备电子装配、系统调试与智能控制能力的复合型人才至关重要。电子实训工作台(IOT控制方向）正是基于此背景，以能力为本位、以就业为导向，深度结合现代智能产品生产与岗位技能要求而设计的新一代物联网控制实训平台。本工作台引入工程系统设计理念，注重通用性、可升级性与人性化操作细节，整体结构简洁大方，使用灵活方便，旨在为学生提供一个能够完成从基础电子工艺到复杂物联网系统设计的综合性、创新性实训环境。

一、设备概述与技术规格

电子实训工作台(IOT控制方向）专为满足现代电子与物联网教学需求而设计。它不仅能够支持中小型电子产品的完整装配、调试与检修流程，使学生掌握扎实的电子技能，更能完美适配电子制作、设计竞赛、课程设计、毕业设计等综合性电子创新实训项目，是培养学生工程实践与创新能力的核心设备。

核心技术指标：

• 工作电源：两相三线 AC 220V±10% 50Hz

• 工作环境：温度－10℃～40℃；相对湿度≤90%（25℃）

• 整体尺寸：1600mm（长）×800mm（宽）×2000mm（高）

• 整机功耗：≤1KW

• 安全保护：具备接地与漏电双重保护，符合国家安全标准。采用高绝缘安全插座及带护套的高强度安全实验导线，为IOT电子实训提供全方位安全保障。

二、功能特点与硬件配置详解

1. 坚固灵活的人体工学工作台

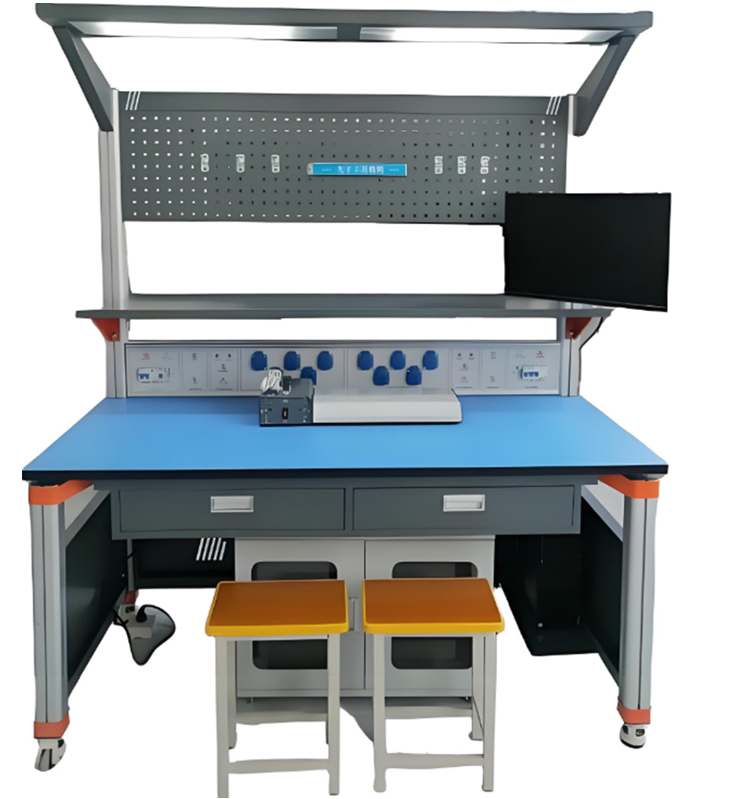

工作台主体采用高性能表面氧化铝型材及压铸框架连接构件，摒弃传统焊接工艺，安装便捷，用户可自行组装。桌面为25mm厚高密度纤维板，嵌有绝缘胶垫，兼具耐磨、抗静电、易清洁特性。整体高度按人体工程学设计，满足双人协同操作。工作台集成储物抽屉、键盘托盘及可选的电脑主机托架，将电子装配工作台与学习工作空间完美融合，侧梁还可选装显示器支架，实现理实一体化教学。

2. 功能强大的集成化实训屏

实训屏集成多种电源与安全模块：

• 交流电源系统：提供12路220V输出，接口为防水插座，分路控制，安全可靠。顶部电源专供示波器等仪器，面板电源适配电烙铁、焊台等工具。

• 直流稳压电源：提供2路0~30V/2A连续可调直流输出，电压、电流由高精度数字表显示，性能稳定，纹波小，是进行模拟与数字电路实训的理想电源。

• 智能安全系统：配备照明系统与静电手环报警器，可实时监测操作人员防静电措施及接地状态，异常时自动报警，严格保障电子工艺实训安全。

3. 可编程智能直流电源（核心亮点）

设备配备高性能可编程直流电源，是高端电子实训工作台的标志性配置：

• 三路独立输出：双通道(30V, 3A) + 单路(6V, 3A)，满足复杂系统供电需求。

• 高精度与智能控制：具有优异的调整率与极低纹波，支持定时输出、数据记录（图形显示）、恒压恒流自动转换。

• 强大扩展性：配备USB、RS-232、LAN等接口，支持SCPI通信协议，可与同品牌示波器、信号源等无线组网，构建现代化智能电子实验室管理系统，为物联网控制项目开发提供强大支持。

4. 模块化扩展与储物方案

• 网孔工具挂板：桌面配备标准网孔板，可灵活挂载各种工具、模块，搭配挂钩与磁吸条，实现5S标准化实训现场管理。

• 移动式工具柜：采用优质钢板制造，底部带刹车万向轮，可安全存放电路板、元器件、工具及耗材，保持实训环境整洁有序。

三、标准配置与物联网应用模块

电子实训工作台(IOT控制方向）标准配置包括实训桌、电源控制台、工具柜、方凳及基础直流电源。其核心在于强大的可扩展性，可选配工作电脑及专用的AI+IOT应用模块套件。

该IOT实训套件通常包含：

• 主流微控制器核心板（如STM32、ESP32等）。

• 传感器与执行器模块（如温湿度、光照、人体红外、步进电机、继电器等）。

• 通信模块（如Wi-Fi、蓝牙、ZigBee、LoRa、NB-IoT等）。

• 物联网网关与云平台接入组件。
