在当今电子工程与电子信息类专业教学中，电子技术实训装置扮演着不可或缺的角色。本文所介绍的电子技术实训设备，亦称电子学综合实验装置，是严格依据我国现行“模拟电子技术”、“数字电子技术”及“EDA技术及其应用”课程的教学实验大纲，并广泛采纳了各大高校的意见与需求，由专业厂家精心研制的新一代数字模拟电子技术实训平台。该装置不仅能全面覆盖相关课程的所有基础实验与课程设计项目，完美契合教学要求，还为更高层次的数字系统设计、科研开发以及研究生创新实验提供了卓越的硬件支持。

一、电子技术实训装置的突出特点与优势

本款电子技术综合实验装置之所以成为众多院校实验室的首选，主要得益于其以下几大核心优势：

1. 卓越的通用性与灵活性：本装置高度综合了国内各类院校电子课程的主流实验内容，能够灵活适应不同层次学校、不同深度与广度的实验教学需求，是真正意义上的通用电子技术实验平台。

2. 全面的配套性与完整性：从高精度仪器仪表、专用稳压电源到高品质实验连接导线，均实现全方位配套。所有配套件的性能、精度与规格均与实验目标精密结合，确保电子技术实训开箱即用，无需额外采购。

3. 极高的可靠性与耐用性：装置采用大量镀银长紫铜管作为元器件插座，接触电阻小，连接可靠；集成块插座采用防转设计，与内部电路连接牢固；配备的高档弹性直插导线，确保了每次实验连接的高可靠性，极大提升了设备的使用寿命和实验成功率。

4. 直观的布局与易用性：面板设计示意图文清晰，布局科学合理，便于学生快速查线与操作。这种设计鼓励学生独立完成实验，有效锻炼其动手能力和解决实际问题的能力，充分体现了电子实训装置的教学价值。

二、电子技术实训平台关键技术性能参数

• 输入电源：单相三线 220V ± 10%，50Hz

• 工作环境：温度-10℃ ~ +40℃，相对湿度＜85%(25℃)，海拔＜4000m

• 整机容量：＜200VA

• 外形尺寸：155cm × 80cm × 123cm

三、核心功能与实验内容覆盖

本电子学综合实验装置能够提供实验所需的所有直流、交流电源及信号源（示波器需另备），是集成了数电实验与模电实验功能的综合实训平台。

（一）模拟电路实验项目

该装置支持从基础到进阶的全系列模电实验，包括但不限于：晶体管与场效应管放大器、负反馈放大电路、集成运算放大器的各项应用（运算电路、有源滤波器、电压比较器、波形发生器）、RC/LC正弦波振荡器、低频OTL与集成功率放大器、串联与集成直流稳压电源、晶闸管可控整流电路，以及温度监控、万用表设计等综合应用实验。这为模拟电子技术实训提供了完整方案。

（二）数字电路实验项目

在数字电路方面，本数字电子技术实训装置同样功能全面，涵盖：各类集成逻辑门功能测试、组合与时序逻辑电路设计与测试、译码器与数据选择器应用、触发器与计数器应用、脉冲信号产生与整形、555时基电路应用、D/A与A/D转换，以及抢答器、电子秒表、数字电压表、数字频率计、拔河游戏机等综合性、趣味性实验，并支持随机存取存储器应用，完美满足数字电路实验教学需求。

四、设备详细配置说明

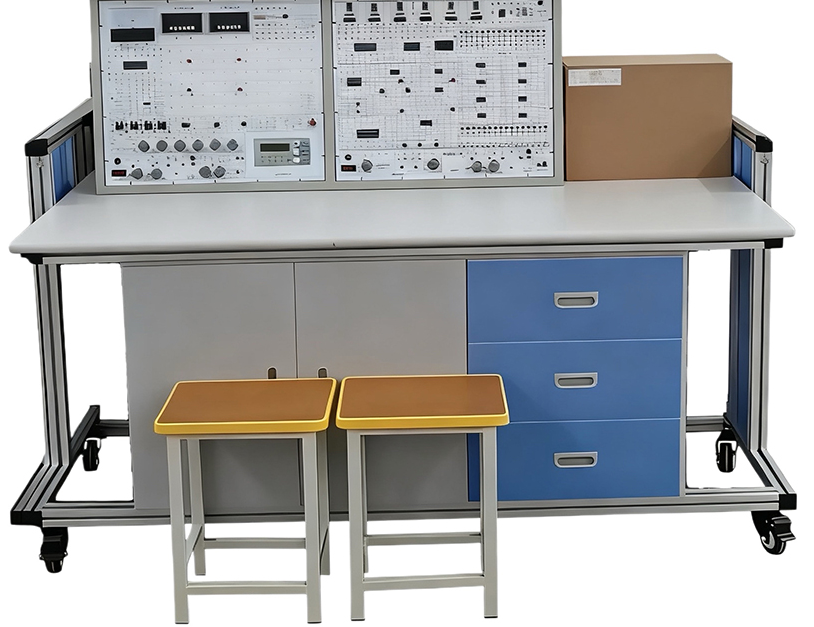

本电子技术实训装置采用实验控制屏与实验桌一体化设计，结构稳固。其核心由数电实验功能板和模电实验功能板两大部分构成。

（一）数电实验功能板配置：

• 电源系统：提供多路高可靠性直流稳压电源，包括±5V固定输出及0~±18V/0~36V连续可调输出，均具备短路软截止自动恢复保护功能。

• 信号系统：配备脉冲信号源与单次脉冲源，频率可调范围宽。

• 显示与输入：集成五功能逻辑笔、LED指示、数码管、蜂鸣器、逻辑电平输入/输出指示、十六进制译码显示器、拨码盘等丰富外设。

• 扩展接口：配备多种规格的高可靠IC插座，并设有固定线路实验小板插座，支持选配数字EDA下载板，方便进行电子技术综合创新实训。

（二）模电实验功能板配置：

• 电源与信号源：提供多路可调直流稳压电源、直流信号源及多抽头交流电源。

• 高性能函数发生器：采用DDS技术，可输出高精度正弦波、方波、三角波，频率范围宽，LCD屏幕直观显示参数。

• 测量仪表：集成直流数字毫安表与指针式毫安表。

• 元器件与扩展：板载常用电子元器件（继电器、扬声器、晶闸管等），并配有多个固定实验电路板（如单管放大器、功率放大器等），同时支持选配模拟EDA下载板，极大拓展了模拟电路实验装置的应用边界。

所有实验接插件均采用高可靠防转叠插座，接触性能优异，从硬件层面保障了实验的顺利进行。
