电工电子应用创新实训考核装置
面向高阶能力培养的一体化解决方案
电工电子应用创新实训考核装置是一款专为高等院校、职业院校及高级技工学校设计的高阶综合实训平台。它突破了传统验证性实验的局限，深度服务于电气自动化、应用电子技术、机电一体化等多专业的核心课程，如《模拟/数字电子技术》、《电工基础》、《电力电子技术》、《电机及拖动技术》等。本装置的核心使命是支撑课程设计、毕业设计、技能竞赛及电工电子产品研制，为学生提供一个从理论到工程应用、从模仿到自主创新的完全开放式实训环境。
装置最大特色在于其创新的磁吸式透明创新实训模块系统。模块采用透明有机塑料封闭盒与PCB面板相结合，内置磁铁，可瞬间吸附于专用的磁吸式实训基座上，连接可靠，布局灵活。这一设计不仅使电路搭建如拼图般便捷高效，更将元器件、电路原理与实物连接直观呈现，极大激发了学生的探索欲与创造力，是真正意义上的创新实训与考核平台。
四大核心优势：重新定义电工电子实训教学
1. 磁吸式模块化设计，开启创新实训新纪元
告别繁琐的导线插接。所有电工电子创新实训模块均为独立磁吸式单元，学生可像构建思维导图一样，在基座上自由布局与组合电路。模块透明可视，电路符号清晰，兼作实物示教板。独特的磁吸存储底板使得模块管理井井有条，大幅提升实训室规范化水平。
2. 功能高度集成，提供全方位资源支持
装置集成多路可调交直流电源、DDS功率函数信号发生器、全套智能化交直流测量仪表（电压、电流、功率表）。提供从低压到高压、从直流到交流的完备电源方案，以及高精度的信号与测量工具，满足从基础电路到复杂系统调试的全过程需求，学生可在此平台上放手进行综合应用与创新开发。
3. 项目导向，紧扣工程应用与能力考核
实训项目设计以培养技术应用能力和解决复杂工程问题为主线，接近生产实际。涵盖超过200个实训项目，不仅包括电路定理验证，更侧重如恒温控制器、烟雾报警器、直流稳压电源、功率放大器等完整电子产品线路的安装、调试与故障排除，完美适配技能鉴定与竞赛考核要求。
4. 安全可靠，架构坚固耐用
采用三相五线制电源输入，配备接地、漏电多重保护，使用全封闭安全型插座与导线。实训桌主体采用70×70mm高强度工业铝型材，通过一次成型压铸构件连接（非焊接），结构稳固，承载能力强，符合现代工业美学，经久耐用。
详细技术规格与组件构成
一、 主要技术指标
工作电源：三相五线 AC 380V±10% 50Hz
工作环境：温度-10℃～40℃；相对湿度≤90%(25℃)
外形尺寸：1600mm×700mm×1400mm（长×宽×高）
整机功耗：≤1.0KW
安全保护：具备完善的接地保护与漏电保护功能。
二、 装置核心组件详解

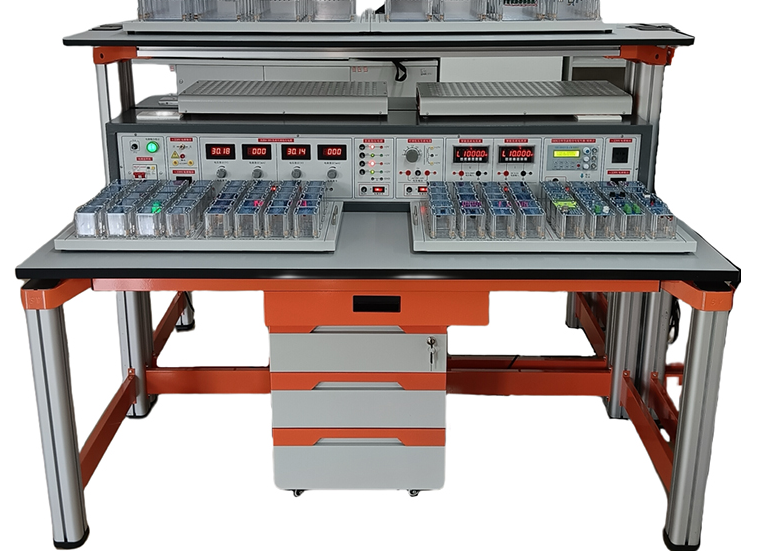

本装置由实训主机箱、仪器架、磁吸式实训基座、实验桌、移动储物柜及海量磁吸式透明创新实训模块构成。
实训主机箱：
电源系统：提供三相固定220V、单相0-250V可调交流电源；多路低压交流输出；双路0-30V/2A可调直流稳压稳流电源；固定±15V、±12V、±5V直流电源。
智能测量系统：配备高精度智能化交直流电压表、电流表及多功能交流参数表（可测功率、功率因数），具备通信与自动量程功能。
DDS函数发生器：输出正弦波、方波、三角波，频率范围0.1Hz~2MHz，带频率计功能。
磁吸式实训基座与模块：
这是本电工电子应用创新实训考核装置的灵魂。实训桌中央配备大型磁吸式实训基座，所有电路模块均通过磁力快速吸附固定，连接稳定，拆装一秒完成。
透明创新实训模块涵盖电阻、电容、电感、二极管、三极管、集成运放、数字芯片、变压器、传感器等数百种元器件，存储在特制磁性底板上，取用归还极其方便。
仪器架与实训桌：
顶部仪器架采用铝型材结构，用于放置示波器等外部测试仪器。
实训桌为铝型材框架搭配实木厚桌面，坚固耐腐蚀，设有抽屉与带轮移动柜，用于存放配套工具（电烙铁、螺丝刀等）和备用模块。
所能支撑的丰富实训与考核项目体系
本装置支持的实训项目体系庞大，旨在实现知识、技能、创新思维的螺旋式上升。
A. 电工基础与电路综合应用部分
电路定理深度应用（戴维南定理用于铜电阻温度计电路等）
交流电路研究与功率因数校正实践
RLC串并联谐振特性及应用研究
三相电路电压、电流、功率测量与分析
一阶/二阶动态电路暂态过程研究
变压器特性与并联运行研究
B. 模拟电子技术综合创新与考核项目
晶体管放大器设计、调试与故障排除
集成运放各类运算电路、比较器、滤波器设计与测试
正弦波、方波、三角波信号发生器制作与竞赛
综合应用项目：助听器电路、LM386音响功放、恒温控制器、烟雾报警器、直流稳压电源的完整制作与调试。
OTL功率放大电路调试与故障排查（典型考核项目）
C. 数字电子技术及系统应用（可扩展）
结合模块，可完成组合逻辑电路、时序逻辑电路、数字钟、频率计等综合数字系统的设计与实现，适用于更高级别的课程设计和毕业设计。
