通用电子技术实训装置

通用电子技术实训装置

现代电子技术教学的核心装备

通用电子技术实训装置是职业院校、应用型本科院校及技术培训机构进行电子技术类课程实践教学的核心设备。本装置以“安全、创新、灵活、系统”为设计理念，构建了一个涵盖模拟电路、数字电路、电力电子及单片机应用前导知识的一体化电子技术实训平台。它专为满足《模拟电子技术》、《数字电子技术》等课程的教学实训需求而开发，通过超过240项实训项目的强化训练，旨在培养学生扎实的电路设计、分析、调试与创新能力，是建设高水平电子技术实训室的理想选择。

五大核心优势：为什么选择本通用电子技术实训装置？

1. 高度安全的实训环境：装置配备完善的多级安全保护体系，包括接地保护、漏电保护开关，并采用高绝缘安全型插座与带护套的高强度实训导线，完全符合国家相关安全标准，从根本上保障师生实训操作的人身安全。

2. 模块化自由创新设计：核心在于通用九孔万能插件板与透明创新实训模块的完美结合。插件板提供1134个互联插孔，配合一系列独立封装的透明元件盒，学生可像“电子积木”一样自由搭建、组合任意电路。模块透明直观、电路符号清晰，采用压卡式结构，维修拆卸极其方便。

3. 功能强大的一体化配置：实训台集成可调交直流电源、DDS函数信号发生器、数字式测量仪表、音频放大器等，无需外配仪器即可完成绝大多数实训。仪器架与实训桌采用高性能工业铝型材与非焊接工艺连接，坚固美观，符合现代工业审美。

4. 管理便捷，规划科学：所有透明元件创新模块及工具可规范存放于带万向轮的移动矮柜中，极大地减轻了教师的准备工作量，提升了实训室的管理水平与整洁度。

5. 覆盖广泛的实训项目体系：从二极管、三极管基础特性到集成运放应用，从组合逻辑电路到时序逻辑电路，从直流稳压电源到多种波形发生器，装置支持超过240个实训项目，可实现从验证性、设计性到综合创新性实训的全覆盖。

详细技术规格与结构设计

一、 主要技术指标

• 工作电源：单相三线 AC 220V±10% 50Hz

• 工作环境：温度－10～40℃；相对湿度≤90%(25℃)

• 外形尺寸：1600mm(长)×700mm(宽)×1500mm(高)

• 整机功耗：≤1.0KW

• 安全保护：具备接地、漏电双重保护，使用安全型连接部件。

二、 装置结构详解

本通用电子技术实训装置由以下几大部分构成，体现了高度的人机工程学与模块化思想：

1. 实训主机箱：钢制结构，提供全部所需电源与信号源。

• 电源系统：提供0~250V可调交流电源、多路低压交直流稳压电源、双路0~30V可调直流稳流稳压电源。

• DDS函数信号发生器：输出正弦波、方波、三角波，频率0.1Hz~3MHz，带频率计功能。

• 测量仪表：配备外测交直流电压表、电流表。

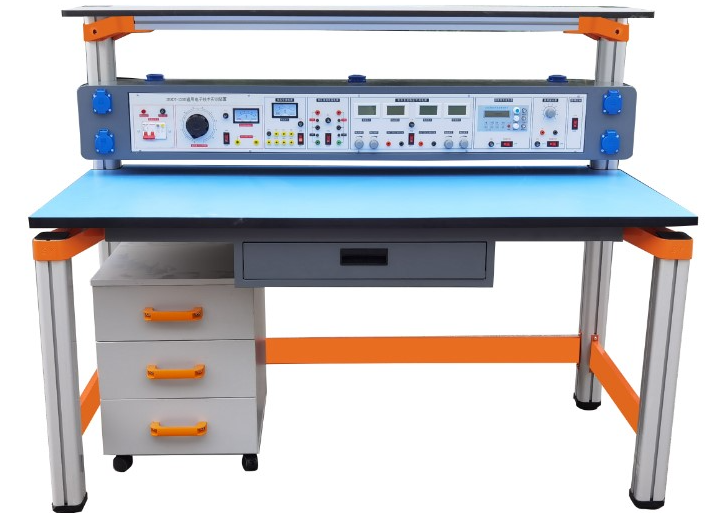

2. 仪器架与实训桌：采用70 * 70mm高强度表面氧化铝型材，搭配一次成型压铸框架连接件（无焊接），结构稳固，外形现代。桌面中央镶嵌通用九孔万能插件板，为电路搭建提供基础平台。

3. 透明元件创新模块：本装置的核心魅力所在。每个元件（如电阻、电容、集成芯片等）均封装于独立的透明塑料盒中，盒盖印有永久电路符号。学生可根据电路图，自由选择模块在九孔板上进行插接组合，实现“所见即所得”的实训效果，极大激发了学习兴趣与创新思维。

4. 储物与移动系统：配备带万向制动轮的大容量储物柜，方便存放大量实训模块，并使整个实训台的局部移动变得轻松灵活。

支持的实训项目体系（部分列举）

本装置可完成的实训项目极为丰富，以下为核心项目分类：

基础模拟电子技术实训

• 晶体二极管、三极管特性测试

• 单管/多级电压放大器（RC耦合、直接耦合）

• 负反馈放大器、功率放大器（OTL、变压器推挽）

• 差动放大电路、串联型稳压电源

集成运放与应用实训

• 集成运放参数测试

• 比例、加法、减法、积分、微分运算电路

• 有源滤波器、文氏桥、LC、RC振荡器

数字电子技术实训

• 门电路逻辑功能测试（与、或、非、与非、CMOS）

• 组合逻辑电路（编码器、译码器、加法器、减法器）

• 时序逻辑电路（RS、JK、D触发器、计数器）

• 555时基电路应用（方波、单稳态、施密特触发器）

综合与创新应用实训

• 晶闸管可控整流电路

• 直流稳压电源设计

• 多种波形发生器（矩形波、锯齿波）

• 声光控制、报警、门铃等趣味应用电路

提示：以上仅为约240项实训中的代表性项目。基于模块化的自由组合特性，教师和学生还可自主设计开发出更多综合性、创新性的实训课题。
