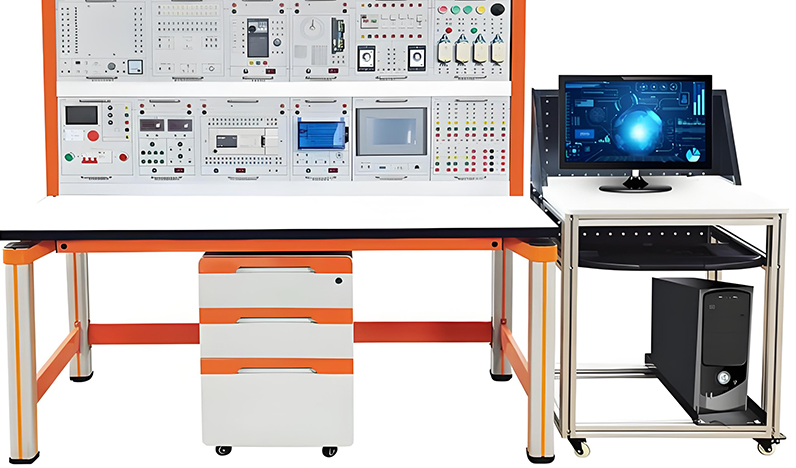

高级维修电工技能实训考核装置
在高端技能人才培养与职业资格鉴定领域，一套功能全面、贴近工业现场且安全高效的实训设备是成功教学与考核的关键。本高级维修电工技能实训考核装置正是为此目标匠心打造。它集成了电气控制、PLC编程、变频调速、触摸屏组态及伺服/步进驱动等现代工业核心技术，构成一个完整的维修电工高级工实训平台。学员通过自主选择元器件、独立完成接线与调试，可深度掌握从传统机床电路到智能控制系统的安装、调试与故障排除全流程技能，是各类职业院校、技工学校及职业技能鉴定中心开展高级维修电工培训与技能鉴定的理想电工技能考核设备。
一、装置核心优势与特点
模块化安全设计：所有电气控制元器件均安装在专用实训模块上，并通过高低压隔离的安全插座引出。学员使用专用安全导线进行插拔连接，有效杜绝误接，极大保护人身与设备安全，降低了元器件损耗。这种模块化电工实训台设计使得功能扩展与新项目开发变得异常便捷。
一体化工业级结构：装置采用坚固的实训桌、实训挂件与储物柜组合设计。实训桌主体采用高强度工业铝型材，桌面为高绝缘等级板材，承重性强。储物柜配备大容量抽屉与万向轮，方便元器件的收纳与整机移动，节约实训空间，体现了一体化电气实训装置的高效布局理念。
贴近实战的教学理念：摒弃固定线路板，强调学员自主构建电路。学员需根据实训项目（如CA6140车床电路、双速电机控制等）从零开始选型、布局与接线，高度模拟工业现场安装环境，极大地锻炼了工程实践能力和故障排查思维，完美契合高级维修电工技能鉴定的实操要求。
技术性能稳定可靠：
输入电源：三相五线制 AC380V ±10%，50Hz
工作环境：-5℃ ~ +40℃，相对湿度＜85%
装置容量：＜1.5KVA
外形尺寸：约 1600×750×1690mm
二、系统组成与配置
本装置是一套综合性高级电工实训设备，由三大核心部分构成：
实训桌：主体由70×70mm工业铝型材构成，结构稳固，桌高约750mm，底部带调节脚与导向轮。桌面采用25mm厚高密度绝缘层压板，确保操作安全。
实训模块与挂件：提供包含各类低压电器、PLC、变频器、触摸屏、伺服驱动器、步进驱动器等在内的全套实训模块。模块采用标准安全插座接口，实现快速连接与更换。
实训储物柜：采用冷冲压钣金一体成型，圆弧边角设计，安全美观。配备承重三节轨抽屉和带刹车万向轮，方便存储大量实训元器件并灵活移动，是电工考核实训台不可或缺的组成部分。
三、全覆盖的实训考核项目体系
本装置支持从基础电工到高级自动化技术的全方位技能训练与考核，具体项目涵盖四大板块：
板块一：经典电气控制实训
包含三相异步电动机点动、自锁、正反转、星三角降压启动、能耗制动、顺序控制及CA6140普通车床、电动葫芦等经典机床电气控制电路的安装与调试，夯实学员的传统电气控制基本功。
板块二：PLC可编程控制器综合应用
基础指令实训：完成逻辑运算、定时计数、数据移位等基础编程练习。
典型模型控制：实现三层电梯、机械手、自动售货机、全自动洗衣机、立体仓库等多种工业模型的控制编程。
传统机床PLC改造：重点开展对CA6140车床、X62W铣床、T68镗床、M7120磨床、Z3050摇臂钻床等常见机床的PLC控制改造项目，这是高级维修电工必须掌握的核心技能。
板块三：高级综合电气与驱动技术实训（核心进阶）
本部分是体现装置高级特性的关键，集成了现代工业主流技术：
触摸屏（HMI）组态应用：完成指示灯、开关、数据输入显示、报警、曲线等对象设计，并与PLC联机实现人机交互控制，如电动机Y/△启动的触摸屏控制。
变频调速技术：涵盖参数设置、多段速控制、模拟量调速、PID控制等完整变频器应用实训。
伺服与步进驱动技术：包含伺服电机参数设置、位置模式、速度模式及转矩模式控制，以及步进电机的精密控制，满足对运动控制技能的高阶培训需求。
板块四：智能化故障诊断与考核
装置支持对典型车床、铣床电路的智能故障设置与考核。教师可通过系统设置如“主轴电机缺相”、“控制回路失效”等数十种典型故障，学员需运用仪表和专业知识进行排查。此功能专为维修电工技能等级考核及技能竞赛设计，能客观评估学员的故障分析与解决能力
