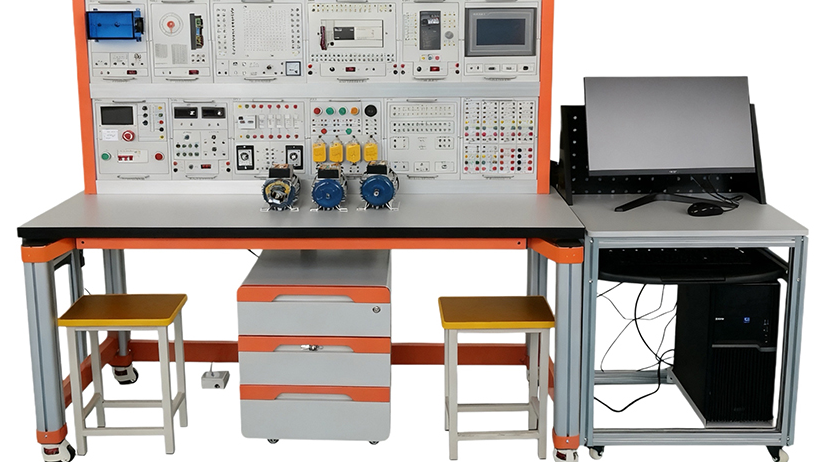

PLC变频器电工实训台
在自动化技术飞速发展的今天，培养兼具电气控制与智能编程能力的复合型人才已成为职业教育的核心目标。本PLC变频器电工实训台正是为这一目标量身打造的一体化自动控制实验教学平台。它深度融合了西门子S7-1200 PLC、变频调速、触摸屏组态、伺服/步进运动控制等现代工业核心技术，配套专业编程软件与仿真实训资源，构建了一个完整的电气控制与PLC实验室设备解决方案。该平台专为培养学员掌握电气系统安装调试、PLC编程、变频器应用及设备维护等一线核心技能而设计，是造就电气自动化领域高技能人才的理想电工综合实训平台。
一、平台核心优势与设计特点
模块化安全实训设计：本PLC变频器电工实训台采用创新的模块化结构。所有电气元器件均集成于标准化实训模块上，并通过高低压隔离防误插的安全插座引出。学员使用专用安全导线进行插拔式连接，操作便捷且能最大程度保护元器件与人身安全，极大降低了实训耗材成本。这种设计使得实训项目更新与功能扩展变得轻而易举。
一体化工业级结构，节省空间：平台由实训挂件、实训桌、储物柜三大部分构成。实训桌主体采用高强度工业铝型材，结构稳固；桌面为25mm厚高绝缘层压板，安全耐用。底部配备导向轮与储物柜，储物柜带万向刹车轮，方便移动与收纳。整套PLC实训装置仅需接入三相四线电源即可投入使用，占地面积小，有效节约实训室空间与基建投入。
技术性能稳定可靠：
输入电源：三相五线制 AC380V ±10% 50Hz
工作环境：温度-5℃～+40℃，相对湿度＜85%(25℃)
装置容量：＜1.5KVA
外形尺寸：约1600×750×1690mm
二、系统组成与核心配置
本装置是一个功能完备的工业控制器操作平台，具体组成包括：
智能化实训考核挂板：集成多种电气控制回路与故障设置点。
PLC实训挂板：核心搭载主流西门子S7-1200系列PLC。
变频器实训挂板：集成通用变频器，用于电机调速控制实训。
触摸屏（HMI）挂板：提供人机交互编程与组态实训界面。
伺服/步进驱动模块：支持精密运动控制技术学习。
工控机电脑：预装STEP 7、组态软件等全套编程与仿真环境。
动力单元：包含三相异步电动机、步进/伺服电机等。
三、全覆盖的进阶式实训项目体系
本PLC变频器电工实训台提供从电工基础到自动化集成的全链路实训项目，完美支撑课程教学与技能鉴定。
1. 经典电气控制基础训练
涵盖低压电器识别、检测及经典电路安装调试，如三相电机点动/自锁、正反转、星三角启动、顺序控制、能耗制动，以及CA6140车床、电动葫芦等典型机床设备电路，夯实学员的电气控制基本功。
2. PLC可编程控制器核心技术实训
基础编程实训：完成位逻辑、定时器、计数器、移位、数据处理等指令练习。
典型模型控制：编程实现三层电梯、自动售货机、机械手、立体仓库、智能交通灯等多种应用模型。
传统设备PLC改造：重点进行CA6140车床、X62W铣床、T68镗床、M7120磨床等常见机床的PLC控制改造项目，连接传统技术与现代控制。
3. 高级综合电气与运动控制技术
本部分是体现平台“高级”与“综合”特性的核心，聚焦现代工业主流技术集成应用。
变频器应用技术：包含参数设置、多段速控制、模拟量调速、PID过程控制等完整的变频调速实训。
触摸屏（HMI）组态技术：学习指示灯、开关、数据输入/显示、报警、趋势图等对象设计，并与PLC联动控制，如实现电机Y/△启动的触摸屏监控。
伺服与步进运动控制：涵盖伺服驱动器参数设置、位置控制、速度控制、转矩控制及步进电机精确定位，掌握高端运动控制技能。
4. 智能化故障诊断与考核平台
