中高级维修电工及技能培训考核实训装置
在大力推进高技能人才培养与职业资格认证的今天，一套权威、全面且智能化的实训考核设备是确保教学质量与鉴定公平性的基石。本中高级维修电工及技能培训考核实训装置，严格依据国家劳动和社会保障部颁布的《工人等级标准》与《职业技能鉴定》规范开发，全面覆盖《初级、中级、高级维修电工》教材核心技能点。它创新性地融合了传统电气控制、PLC编程、变频调速、触摸屏组态等现代技术，并集成智能化无线故障设置与考核系统，不仅能进行系统性技能训练，更能实现标准化、信息化的技能鉴定考核，是各级劳动职业技能鉴定中心、大中专院校及技工学校开展维修电工技能培训与中高级工、技师技能鉴定考核的理想一体化平台。
一、装置核心特点与优势
模块化挂板设计，安全灵活：所有电气控制线路元器件均安装在专用实训挂板上，操作与更换极为便捷。这种模块化设计便于功能扩展与新实训项目开发，使电工技能培训考核实训装置始终保持先进性和实用性。
工业级安全防护，保障教学：装置配备电压型与电流型双重漏电保护器（动作电流≤30mA，时间≤0.1s），确保操作者人身安全。元器件连线均引至专用接线端子，配合走线槽进行规范布线训练，既保护了元器件，又培养了学员良好的工艺习惯。
模拟真实生产场景：通过专门设计的控制线路与特制小型电机，可高度模拟工厂中各类电气拖动系统，完全满足学员对电气设备安装、调试、故障分析及维修的全流程技能要求，是贴近期末现场教学的维修电工实训设备。
★ 智能化无线考核系统（核心亮点）：装置集成先进的无线智能考核系统，支持通过教师端（PC或手持触控终端）远程设置线路断路、短路、接触不良等数十种典型故障。学员在考核终端进行排故操作，系统可自动记录、评分与报警。这为维修电工技能鉴定提供了一个统一、公正、高效的考核标准，极大减轻了教师负担。
高精度智能仪表：配备数字式交直流电压表、电流表、单相智能功率因数表等，具备量程自动切换、数据通讯等功能，测量精准，提升了电工实训考核平台的现代化水平。
二、主要技术性能
输入电源：三相四线（或五线）AC380V ±10% 50Hz
工作环境：温度-10℃ ~ +40℃，相对湿度＜85%（25℃），海拔＜4000m
装置容量：＜1.5KVA
安全保护：漏电保护动作电流 ≤30mA，动作时间 ≤0.1s
外形尺寸：1680×700×1630mm
三、系统基本配置与功能

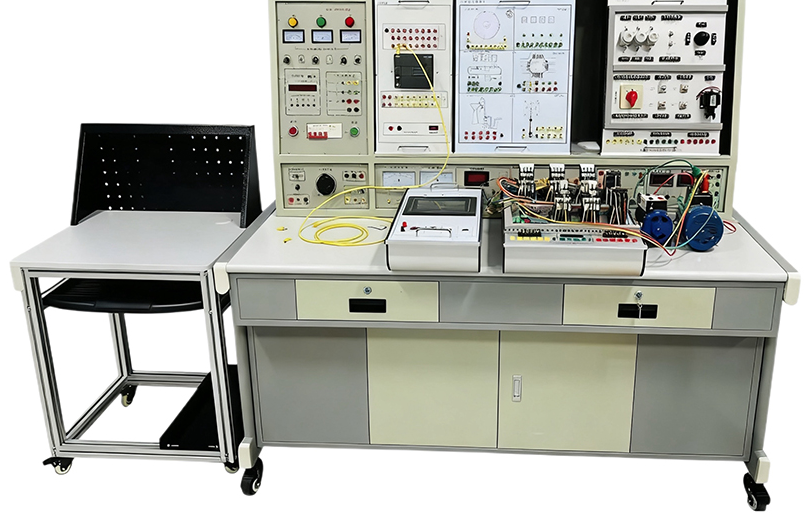

装置主要由电源控制屏、实训挂板、实训桌及智能考核系统构成。
(一) DW01 电源、仪器控制屏
控制屏为钢结构，面板集成所有供电、仪表及核心控制系统。
交直流电源系统：提供三相交流电源、0-250V单相可调交流电源、直流220V励磁与电枢电源、±12V及+5V直流稳压电源，满足多种实训需求。
智能测量仪表：
交流电压/电流表、直流电压/电流表，精度高，带超量程保护。
单相智能功率/功率因数表，可测量负载类型与参数。
★ 无线智能故障设置与考核系统：
采用无线通讯技术，教师可通过手持移动终端或PC机远程控制，设置多达数十路故障（包括开路、短路、接触不良等类型）。
学员与教师界面分离，可进行无干扰的技能培训与考核。系统能自动记录操作过程，实现考核的数字化管理，是中高级维修电工考核的核心工具。
(二) 实训桌与储物结构
实训桌为钢制喷塑结构，桌面采用防火防水高密度板，坚固耐磨。配备带锁抽屉和柜子，方便存放挂板、工具及资料，使电工技能培训考核现场整洁有序。
四、系统化实训与考核项目体系
本装置提供从基础到高级，从传统到智能的完整项目链，完美支撑教学与鉴定全流程。
板块一：电气控制基本技能实训
涵盖22个经典电气控制线路项目，包括三相电机直接启动、正反转、星三角启动、顺序控制、两地控制、能耗与反接制动、双速电机控制，以及C620车床电路等典型机床线路。这是维修电工技能培训的基石。
板块二：PLC可编程控制器与变频器应用实训
PLC控制应用：实现电机正反转、Y-△启动、降压启动、能耗制动等经典电路的PLC改造与控制，培养现代控制思维。
变频调速技术：完成变频器功能参数设置、多段速控制、外部端子控制、模拟量调速、PLC与变频器通讯控制等实训，掌握先进的电机调速技术。
人机界面交互：可进行触摸屏基本控制实训，实现更复杂的人机交互控制。
板块三：智能化故障诊断与技能考核
此功能专为技能鉴定考核设计。教师可利用内置的智能考核系统，在C620车床等典型线路中预设多种故障（如“全部电机缺相”、“控制回路失效”等）。学员需在规定时间内，使用仪表工具，依据电气原理图分析并排除故障。该系统能客观、标准化地评估学员的故障排查能力，是中高级维修电工技能鉴定的权威考核方式
