电气控制实训装置

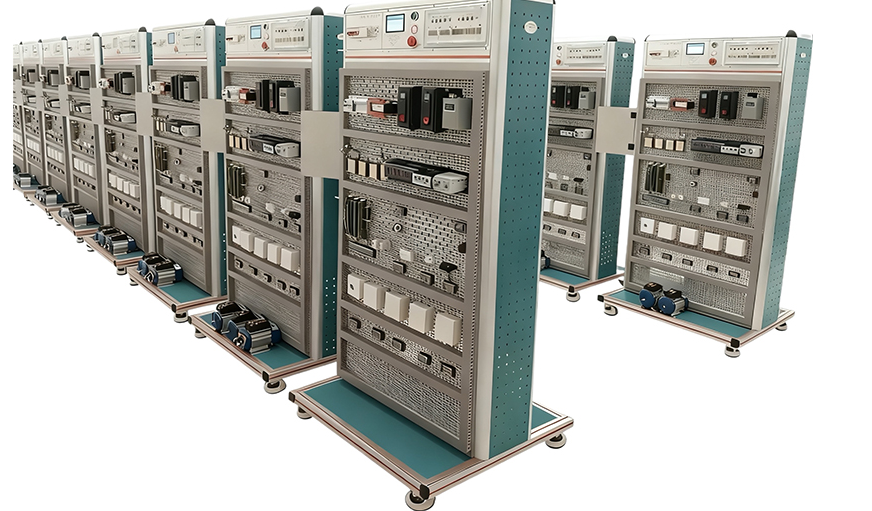

电气控制实训装置是专为电气自动化、机电一体化、智能制造及相关工科专业量身打造的核心教学设备。它构建了一个高度仿真的工业电气环境，旨在全面提升学生及技术人员在电气控制系统的安装配线、调试运行、故障诊断与维护维修等方面的综合实操能力。本文将深入解析该装置的核心构成、技术优势及丰富实训项目，为您展现其如何成为培养高素质技能人才的利器。

一、电气控制实训装置概述与教学价值

电气控制实训装置，常被称为电气控制实训台或电气控制实训设备，是连接理论教学与工程实践的关键桥梁。该装置通过模拟真实的工业控制场景，使学习者能够亲手操作各类电气控制元件，深入理解控制回路的工作原理，从而扎实掌握现代工业企业中至关重要的电气控制技能。它不仅适用于职业院校、技工学校的日常实训教学，也是企业进行员工技能鉴定与提升的理想平台。

二、装置核心特点：模块化、安全性与智能化

现代电气控制实训设备集成了多项人性化与智能化设计，确保教学高效与操作安全。

1. 模块化灵活设计：核心实训区域采用网孔板挂板结构，所有电气控制线路所需的元器件（如断路器、接触器、继电器、按钮指示灯等）均可自由安装、组合。这种设计扩展性强，便于开发新实训项目，实现了“一板多用”，极大提升了设备的利用率和教学灵活性。

2. 全方位安全保护：装置集成电压型漏电保护、电源输出短路保护、各测量仪表过载保护等多重安全机制。特别设计的透明防护罩和拱门型出线孔，进一步规范了接线操作，从根本上保障了实训人员的安全。

3. 智能电源管理：内置基于32位ARM芯片的智能电源管理系统，通过4.3寸彩色触摸屏实现人机交互。该系统可实时监控三相电压、电流、功率、电能等参数，并具备过温、过流、过压、欠压等七大保护功能。支持刷卡授权、分时预约、远程控制（通过手机APP与PC云平台），实现了实训室电源的精细化、智能化管理。

三、技术规格与智能系统详解

一套标准的电气控制实训台通常具备以下技术指标：

• 结构：立式双面结构，铝合金框架，带福马轮便于移动。一面为通用网孔板用于基础与电力拖动实训，另一面可安装专用机床排故挂板。

• 电源：提供三相四线380V、单相220V交流电源，以及DC24V直流安全电压输出。

• 智能系统：

• 智能终端：实时监测所有电参数，故障锁定与远程清除，确保检修安全。

• 手机APP：远程查看设备状态、电能数据、接收报警信息，并支持在线报修。

• PC端管理软件：可实现所有电气控制实训装置的集中管控、能效分析与数据追溯，支持参数远程设置。

• 外形尺寸：通常不小于870mm×730mm×1770mm，空间布局合理。

四、覆盖全面的实训项目体系

该装置支持的实训内容由浅入深，全面覆盖国家技能标准要求：

1. 电工基本技能实训

包括安全用电、常用工具仪表使用、导线连接、室内照明线路安装（如荧光灯、白炽灯电路）、配电板组装以及小型变压器与三相异步电机的拆装检测等基础技能训练。

2. 电力拖动控制线路实训

这是电气控制实训装置的核心功能，可完成十几种经典控制线路的安装与调试，例如：

• 三相异步电动机点动与自锁控制电路

• 三相异步电动机正反转控制与自动往返控制电路

• 顺序控制与多地控制电路

• 星三角降压启动控制电路（按钮与时间继电器控制）

• 反接制动与能耗制动控制电路

3. 机床电气控制线路排故考核

通过配备专用故障设置挂箱，可模拟真实机床的电气故障，训练学生复杂的故障分析与排除能力，典型机型包括：

• CA6140普通车床电气故障排除

• X62W万能铣床电气故障排除

• T68卧式镗床电气故障排除

• Z3050摇臂钻床及M7130平面磨床电气故障排除

  每个考核模块均设置不少于16个故障点，充分锻炼实战能力。

五、高标准配置清单（参考）

一套完整的电气控制实训设备除主体框架外，还包含丰富的元器件、工具及电机模块。核心配置涵盖：

• 电气元件：交流接触器、热继电器、时间继电器、按钮开关、断路器、行程开关、变压器、照明组件等。

• 机床排故挂箱：针对前述五种典型机床的智能故障考核模块。

• 驱动电机：提供多台不同类型的三相异步电动机（如双速电机、带离心开关电机）及单相电容电机，用于模拟各种负载。

• 专业工具：包含数字万用表、剥线钳、压线钳、螺丝刀套装等安装调试必备工具。

• 安全导线：高可靠性实训专用连接导线。
