高级电工实训考核装置
在电气自动化技术飞速发展的今天，培养具备扎实操作技能与综合应用能力的高素质电工人才至关重要。高级电工实训考核装置正是为此目标而设计的综合性、智能化教学考核平台。它集成了传统电气控制、现代PLC、变频调速、人机界面（HMI）及智能考核等多项技术，是完成电工中高级、技师技能培训与鉴定的理想设备。本文将全面解析该装置的核心构成、技术特点及覆盖广泛的实训考核项目。
一、装置定位：电工职业技能跃升的关键装备
高级电工实训考核装置，亦常被称为高级电工实训考核平台或高级电工实训设备，其核心定位在于服务电工职业技能的教学、实训与最终考核认证。它通过模块化的设计，模拟真实的工业控制系统，使学员能够从基础的电机控制到复杂的机床PLC改造、变频调速系统集成进行系统性学习与实操，是实现理论实践深度融合的电工实训考核装置典范。该设备广泛应用于职业院校、技工学校、技能鉴定中心及企业培训基地。
二、核心特点：安全、模块化与高集成度
模块化与高安全性设计：装置采用独特的“考核元件库+实训模块”组合。所有电气控制线路元器件均安装在模块上，通过高、低压隔离的安全插座引出，学员使用专用安全导线进行插拔式连接。此设计极大降低了误操作导致的器件损坏风险，并从物理上防止了高低压混接，确保了实训教学过程的人身与设备安全。模块化设计也使得功能扩展和新项目开发变得极为便捷。
一体化集成平台：本高级电工实训考核设备将实训挂件、实训操作台及储物柜集成为一体。只需接入三相四线制电源即可投入使用，占地面积小，极大节约了实训场地与建设投资，提升了实训室的整体利用率和经济效益。
坚固耐用的工业级结构：实训桌主体采用70x70mm工业铝型材立柱，搭配C型压铸件联接，结构稳固，承载能力强。桌面采用25mm厚高绝缘层压板，储物柜采用一体成型钣金工艺并配有重型三节轨抽屉，底部装有带刹车万向轮，移动定位方便，体现了高级电工实训装置的高品质与耐用性。
三、技术性能与系统构成
电源输入：三相五线制 380V ±10%，50Hz。
工作环境：温度-5℃ ~ +40℃，相对湿度<85%。
容量：<1.5KVA，满足多数实训项目同时运行需求。
外形尺寸：约1600mm（长）×750mm（宽）×1690mm（高），空间布局科学合理。

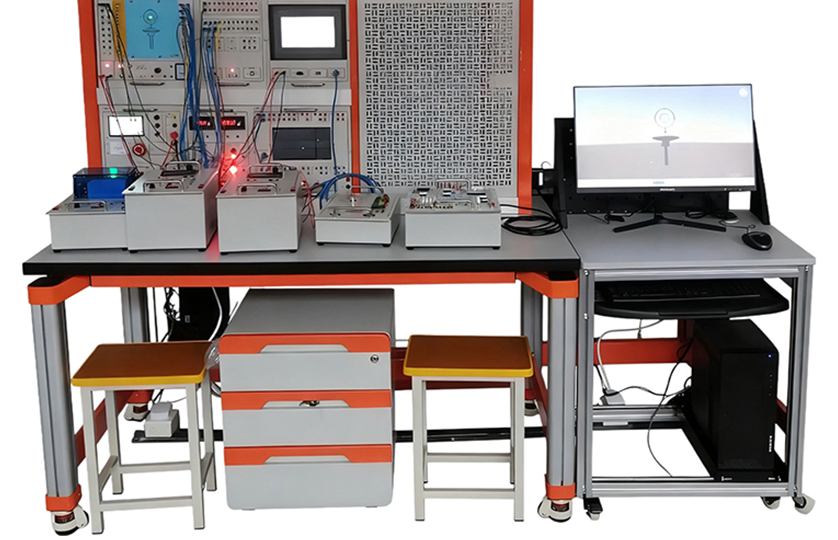

一套完整的高级电工实训考核平台主要由三大部分构成：
实训挂件（模块）：包含电源控制屏、PLC模块、变频器模块、触摸屏模块、各种电机控制模块及智能考核接口模块等。
实训操作台：采用铝型材框架结构，提供宽敞、绝缘的作业面，下方设有存放安全导线和工具的抽屉。
实训储物柜：用于存放实训模块、电机、仪器仪表及其他附件，保持实训室整洁有序。
四、全覆盖的实训考核项目体系
本装置支持从基础到高级、从电气到自动化的全系列技能训练，具体可分为四大核心板块：
（一）电气控制基本技能实训
此部分重点训练经典继电-接触器控制线路的安装与调试，是高级电工技能的基础，包括：
三相异步电动机点动、自锁、多地控制。
电动机正反转控制（接触器与双重联锁）。
顺序控制、自动往返控制。
星三角降压启动、串电阻降压启动控制。
反接制动与能耗制动控制。
双速电机控制及典型机床（如CA6140车床、电动葫芦）电气线路接线。
（二）高级综合电气与自动化技术实训
此部分是高级电工实训考核装置能力提升的核心，涵盖现代工业主流控制技术：
PLC可编程控制器技术：包含基本指令、顺序控制、功能指令应用，并完成如三层电梯、机械手、自动售货机、全自动洗衣机等多种复杂项目的编程与调试。
触摸屏（HMI）组态应用：学习触摸屏的指示灯、开关、数据输入/显示、报警、棒图等对象设计，并实现与PLC的联合控制（如电动机星三角启动）。
变频器调速技术：涵盖参数设置、多段速控制、模拟量无级调速、PID过程控制（如温度闭环）及与PLC的通信控制。
PLC改造传统机床：将CA6140、X62W、T68、M7130、Z3050等经典机床的继电器控制线路改造为PLC控制，这是高级电工及技师的核心考核内容。
（三）机床电路智能排故考核
装置内置智能考核系统，可模拟多种经典机床的电气故障。学员需运用仪表和原理图进行分析诊断与排除。系统可设置数十个典型故障点，例如：
车床电路故障：主轴电机缺相、冷却泵失效、控制回路全线失效等。
铣床电路故障：主轴制动失效、工作台各方向进给失灵、快速进给失效、照明及控制变压器无电等。
此功能极大地锻炼和检验了学员对复杂电气控制系统的故障诊断与维修能力。
（四）步进驱动与综合应用
集成步进电机及驱动器，可进行定位控制实训，完善了运动控制领域的技能覆盖。
