新型高级电工实训考核平台
随着工业自动化技术的不断革新，电工技能人才的培养要求也日益提高。新型高级电工实训考核平台应运而生，它集成了模块化设计、智能化考核与信息化管理于一体，是面向现代电工职业教育与技能鉴定的综合性、前瞻性教学设备。本文将深入解析该平台的设计理念、核心功能与卓越性能，展示其如何成为提升电工专业技能培训效能的关键工具。
一、平台定位：现代化电工技能培养的核心装备
新型高级电工实训考核平台，亦可称为新型高级电工实训考核装置，是专为满足电工中高级、技师及高级技师技能培训与鉴定需求而研发的一体化解决方案。它突破了传统实训设备的局限，通过模块化电工实训平台设计与智能化电工考核系统的深度融合，为学员构建了一个从基础电气安装到复杂自动化系统调试的全链条技能提升环境。该平台不仅服务于职业院校、应用型本科的日常教学，更是企业员工技能升级、技能大赛及职业技能等级认定的理想载体。
二、核心设计理念：模块化、智能化与人性化
本平台的设计充分体现了现代化实训设备的发展趋势，具备以下显著特点：
高度模块化与灵活性：平台采用“考核元件库+实训功能模块”的组合式设计。所有电气元器件均采用标准化模块封装，通过安全插座连接。这种模块化电工实训平台的设计使得实训项目更换、功能扩展极为便捷，院校可根据教学大纲灵活配置，轻松开发新的实训项目，实现了资源的可持续利用。
智能化故障考核与评估：集成先进的智能化电工考核系统，支持手动、自动及远程多种考核模式。教师可通过管理系统一键设置数十种典型故障，系统能自动记录学员的排故过程与结果，实现客观、高效的技能评价，满足标准化、信息化的考核要求。
开放式创新实训环境：配备标准化网孔板及丰富的电工实训考核元件库，学员可在此进行电气线路的自主设计、安装与调试。这不仅能锻炼其按图施工的能力，更能激发其电路设计与创新能力，培养综合职业素养。
一体化集成与空间优化：平台创新性地将控制屏、实训台、网孔板、电机舱、储物柜集成于一体。电机舱配有透明防护门，储物区采用防撞泡沫内衬的抽屉，结构紧凑，功能分区明确。底部配备福马轮，使得这台新型高级电工实训考核设备移动灵活，极大优化了实训室空间布局，降低了基建成本。
三、平台结构与技术参数
新型高级电工实训考核平台结构科学，工艺精湛，具体构成与参数如下：
整体尺寸：约1600mm（长）× 800mm（宽）× 1500mm（高）。
电源输入：三相五线制 380V ±10%，50Hz，安全标准符合国家标准。
工作环境：适应温度-10℃ ~ +40℃，相对湿度＜85%，整机容量＜1.5kVA，运行稳定可靠。
核心组成部分包括：

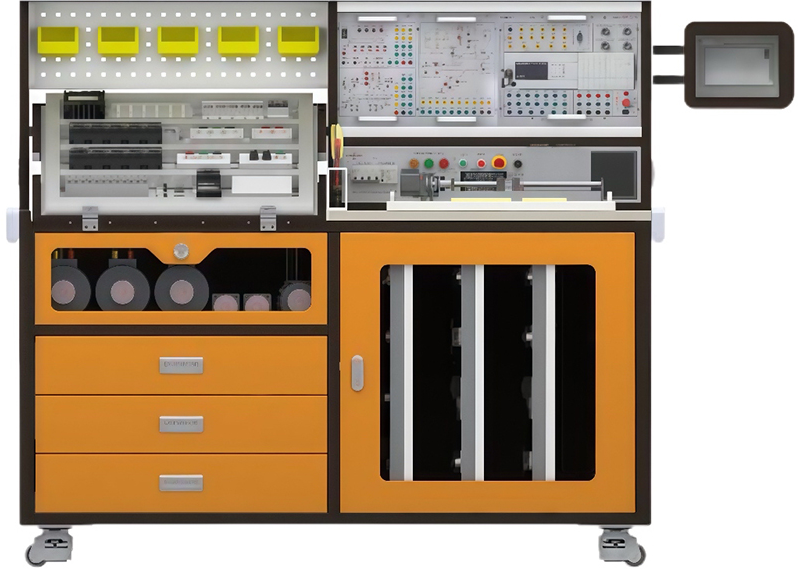

多功能实训桌：桌体采用优质金属结构喷塑，坚固耐用。右侧为防火耐磨台面，左侧为核心实训区——一块可由电动伸缩杆控制、可平放可倾斜调节的开放式网孔板。下方设有带透明舱门的电机安装舱及多个元件存储抽屉，布局极其人性化。
集成式控制屏：作为平台的“大脑”，控制屏提供所有实训所需的电源与信号。
智能电源管理系统：配备刷卡取电、电网电压指示、总控开关及漏电保护，确保用电安全。
交直流电源输出：提供三相380V交流电源和直流5V、24V安全电压，均带有短路与过载保护，满足不同实训模块的供电需求。
丰富的实训模块与元件库：提供包括PLC、变频器、触摸屏（HMI）、各种继电器、接触器、仪表在内的全套电工实训考核组件，可灵活组合，完成从基础到高级的各类项目。
四、覆盖电工技能全链条的实训项目体系
该平台支持从电工基础到工业自动化前沿的全面技能训练，主要涵盖四大领域：
（一）电气控制基础实训
包含低压电器认知、三相异步电动机的经典控制线路安装与调试，如点动/自锁、正反转、星三角降压启动、顺序控制、自动往返及能耗制动等，夯实电气控制基本功。
（二）可编程控制器（PLC）技术应用
涵盖PLC基本指令、顺序控制、功能指令的编程与调试，并可完成机械手、电梯模型、智能仓储、自动生产线等数十个典型项目的模拟控制，培养工业逻辑编程能力。
（三）现代驱动与触摸屏组态技术
变频器调速技术：完成参数设置、多段速控制、模拟量调速、PID控制及通信控制等实训。
触摸屏（HMI）组态：学习画面设计、数据录入与显示、报警设置，并实现与PLC、变频器的联动控制，如基于触摸屏的电机控制系统。
传统机床PLC改造：对CA6140车床、X62W铣床等经典设备的继电器线路进行PLC现代化改造，这是高级电工的核心考核内容。
（四）智能化故障诊断与排除
利用平台内置的智能化电工考核系统，可对多种典型机床电路（如车床、铣床控制电路）设置隐蔽故障。学员需运用电工仪表和原理图进行逻辑分析与故障定位，全面提升其在实际工作中解决复杂电气问题的能力。
