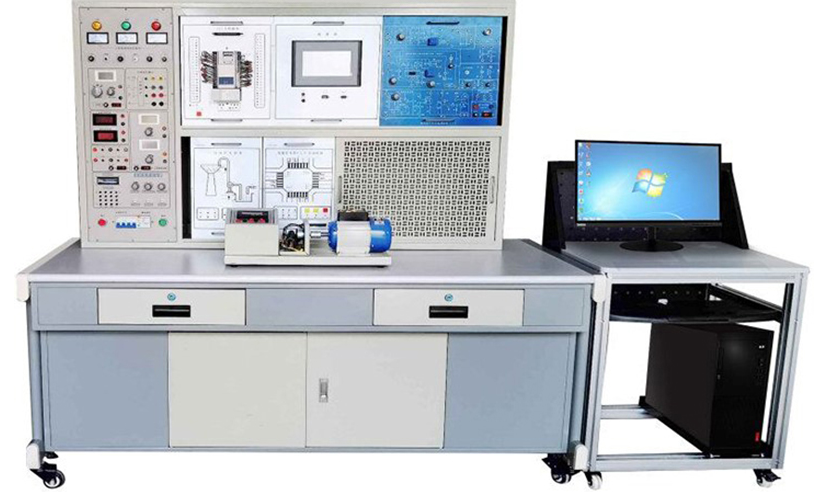

电力拖动PLC变频调速综合实训考核装置
在工业自动化与智能制造飞速发展的时代背景下，掌握电力拖动技术、PLC可编程控制与变频调速技术已成为现代电气技术人员的核心技能。电力拖动PLC变频调速综合实训考核装置正是为培养此类高素质、复合型技能人才而设计的终极实训解决方案。本装置将电机拖动、PLC控制、变频器应用、组态监控及智能考核深度融合，构建了一个高度仿真、功能全面的综合实训考核系统，是职业院校、应用型本科及企业培训中心开展电气自动化、机电一体化等专业教学、实训与技能鉴定的理想平台。
一、平台概述：从理论到实践的一体化桥梁
电力拖动PLC变频调速综合实训考核装置，也被称为电力拖动PLC变频调速综合实训平台，是一个集教学、实操、考核于一体的现代化实训设备。它通过模拟真实的工业控制场景，将抽象的电机原理、PLC编程逻辑和变频调速理论转化为可触摸、可编程、可调试的实操项目。学员能够在本装置上完成从基础电气线路安装到复杂自动化系统集成的全流程训练，极大地提升了解决实际工程问题的能力。该综合实训考核系统不仅是日常教学的得力助手，更是技能竞赛、职业技能等级认定的标准考核设备。
二、核心设计特点：模块化、工业级、智能化
本装置的设计充分体现了先进性、安全性与扩展性，具备以下突出特点：
开放式网孔板结构，贴近工业现场：装置主体采用工业级网孔板实训台设计，所有电气元件均可由学员自由规划、安装与接线。这种开放式结构最大限度地模拟了真实电控柜的安装环境，锻炼学员的电气控制线路设计、布局与实施能力，支持二次开发与功能扩展。
技术集成度高，实训链条完整：平台集成了多种类型电机（三相异步电机、直流电机、双速电机、同步电机）、PLC、变频器、测量仪表、编码器及MCGS组态监控软件。实现了从传统继电控制到现代PLC控制、再到变频调速与网络通信的技术全覆盖，为学员构建了完整的技能知识体系。
全方位智能安全保护与考核管理：配备电压型、电流型双重漏电保护，并由单片机监控过载与短路，自动切断电源。内置的“实验管理器”具备时钟、定时报警、密码设置功能，并能自动记录操作错误次数，为标准化、规范化的实训考核提供了统一、客观的评价工具。
丰富可调的实验电源与负载：提供直流电枢电源、可调交流电源、同步电机励磁电源等多种精密可调电源，以及多组磁盘电阻，能够满足各种电机特性实验与调速控制实验的复杂需求，确保了实验数据的准确性与项目的多样性。
三、主要技术参数与系统构成
输入电源：三相四线（或三相五线）380V ±5%，50Hz。
工作环境：温度-10℃ ~ +40℃，相对湿度＜85%（25℃）。
装置容量：＜1.0kVA。
外形结构：实训屏为铁质喷塑双层结构，面板为铝质；实训桌为铁质喷塑，桌面为防火耐磨高密度板，坚固耐用。
系统主要由以下几部分构成：
电源控制与测量单元：包含电源总开关、启停控制、三相电压指示仪表、及各类过流、过压、漏电保护装置。
可编程电源模块：提供直流220V励磁电源、0-220V可调电枢电源、0-240V可调交流电源等，满足不同电机的驱动与实验需求。
核心控制单元：通常配备主流品牌（如三菱FX系列）PLC主机、通用变频器（如三菱FR系列）、以及SC-09编程电缆和配套编程调试软件。
执行与测量单元：包含不锈钢电机导轨、光电编码器、多种类型的实训电机（三相异步电动机、直流他励电动机、三相同步电机、三相双速电机等）。
电器元件库：提供齐全的低压电气控制元件，如断路器、接触器、热继电器、时间继电器、按钮、指示灯、行程开关等，用于线路搭建。
四、覆盖电气自动化核心技能的实训项目体系
本装置支持的实训项目由浅入深，全面对标企业岗位技能需求，主要分为五大模块：
（一）电机原理与特性认知实验
通过空载、负载实验，深入理解直流他励电动机、三相异步电动机、三相同步电动机及双速电机的工作特性、机械特性，为后续控制实训打下坚实理论基础。
（二）经典电力拖动控制线路实训
涵盖数十种经典的继电-接触器控制线路安装与调试，是电气控制的基石，包括：
电动机基本控制：点动、自锁、正反转、多地控制。
电动机启动控制：降压启动（串电阻、Y-△）、手动/自动控制。
电动机制动控制：能耗制动、反接制动。
典型机床线路：C620车床、C6163车床、电动葫芦等电气控制线路模拟。
（三）基于PLC的电机自动化控制实训
将传统继电器控制线路改造升级为PLC控制，学习梯形图编程，实现更灵活、更智能的控制，例如：
PLC控制电动机正反转、Y-△降压启动、能耗制动。
PLC改造经典机床（如C620车床）控制线路。
（四）变频调速技术与应用实训
掌握现代交流调速的核心技术，项目包括：
变频器面板操作与功能参数设置。
外部端子控制：点动、正反转、多段速运行。
模拟量输入调速（外部电压/电流信号）。
变频器的报警与保护功能调试。
（五）PLC与变频器网络化综合控制实训
这是高级综合技能的体现，涉及工业通信与控制，如：
基于PLC通信的变频调速：通过PLC的RS485通信接口，编写程序控制变频器实现多段速、无级调速及闭环PID调速。这模拟了现代生产线中驱动器的网络化控制模式
