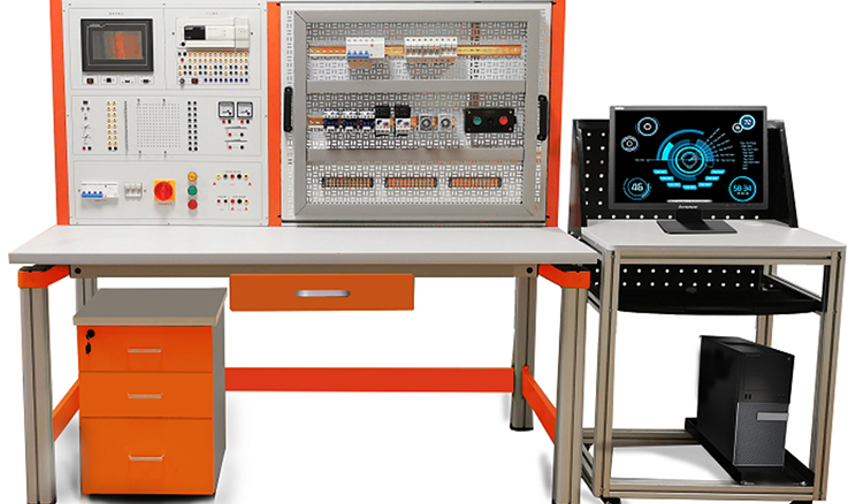

高级电工综合实训装置
高级电工综合实训装置，也常被称为高级电工实训考核装置或平台，是专为培养高素质电气技术人才而设计的综合性教学设备。它深度融合了工厂电气控制、电机与电气控制、PLC可编程控制器、变频器应用、触摸屏组态以及工业通信网络等核心技术与知识，旨在全面提升学员在电气自动化领域的理论认知与实操技能。本装置不仅是完成《工厂电气控制技术》、《电机与电气控制》、《变频器技术》、《PLC技术》等专业课程核心实训任务的理想选择，更是进行中、高级维修电工技能培训和鉴定的权威考核平台。
一、高级电工综合实训装置的突出特点
模块化集成设计，灵活扩展：采用先进的积木组合式结构，用户可根据教学或考核需求，灵活配置开关量、模拟量、变频调速、触摸屏、工业通信总线等模块。这种设计使得高级电工实训考核设备能够紧跟技术发展，轻松扩展实训项目，满足从基础到前沿的全方位教学需求。
虚实结合，信息化教学：装置配套功能强大的组态监控软件与三维仿真实训软件，构建了“虚实结合”的一体化实训环境。学员可在虚拟仿真中完成系统设计、编程与调试，再在实体装置上进行验证，极大提升了教学的安全性与效率，完美体现实训的网络性、系统性与先进性。
项目导向，技能全覆盖：提供丰富的项目实训模块，围绕可编程控制器（PLC）核心技术，模拟工业生产中的逻辑、过程、运动控制等真实场景。通过认知、设计、安装、调试、排故等一系列训练，全面培养学员作为高级电工所需的综合职业能力。
二、高级电工综合实训装置技术规格详解
本系列高级电工综合实训设备严格遵循工业标准设计与制造，主要技术参数如下：
输入电源：三相四线（或三相五线制）AC380V ±10%，50Hz。
工作环境：温度-10℃ ~ +40℃，相对湿度＜85%(25℃)，海拔低于4000米。
整机容量：＜0.5kVA，节能高效。
安全保护：配备多重安全机制，包括漏电压、漏电流保护装置，符合国家电气安全标准，确保电工实训过程绝对安全。
三、高级电工综合实训装置的核心功能与结构组成
本装置是一个系统化的高级电工考证平台，主要由以下部分构成：
控制与电源核心：
PLC可编程控制器实训屏：集成主机箱与多功能网孔板。网孔板采用优质钢板数控精加工，孔位规范，可自由安装各类低压电器、PLC、变频器等元件，支持学员反复进行电气控制线路安装接线练习，是锻炼电气控制基本功的关键部分。
交直流电源系统：提供稳定、安全的实训电源。包括三相380V、直流24V、多路可调直流稳压电源（0-12V）及常用市电插座，满足不同实训模块的用电需求。
核心工业器件配置：
PLC主机：采用主流品牌如西门子、三菱等型号（示例：SR40，24点输入/16点输出），所有I/O点已引至专用面板，配套编程电缆及软件，方便进行逻辑控制编程与调试实训。
变频器模块：集成如三菱FR-D720S等主流变频器，带有操作面板与RS485通信接口，用于完成电机调速、多段速控制、通信控制等变频器技术核心实训。
触摸屏模块：配备7英寸及以上工业级触摸屏（如昆仑通态），用于学习人机界面（HMI）组态、监控画面设计，实现与PLC、变频器的综合应用。
人性化与坚固的机械结构：
实训桌体：采用铝型材框架与高密度板材结构，坚固耐用。桌面宽敞，足以容纳高级电工综合实训装置所有组件。桌体常配备带刹车的万向轮和储物柜，方便移动与器材管理。
模块化挂箱与对象：提供丰富的PLC可编程控制器实训对象挂箱，模拟多种工业控制场景（如电梯、机械手、流水线等），以及包含接触器、继电器、按钮等的电机控制实操单元，实现从传统继电控制到现代PLC控制的技能衔接。
四、高级电工综合实训装置核心实训项目体系
本装置支持从基础电工技能到复杂自动化系统集成的全方位实训，是名副其实的高级电工综合实训平台。
（一）基础与经典电气控制实训项目
涵盖安全布线工艺、照明电路、电力计量、以及经典三相异步电动机控制线路（如直接启动、正反转、星-三角降压启动、能耗制动等）。此部分强化学员对电机与电气控制基础原理的理解和接线实操能力。
（二）PLC核心技术应用实训
通过数十个虚实结合的实训模块，深入掌握PLC编程。包括：
基础指令应用：天塔之光、音乐喷泉、交通灯控制、抢答器等。
顺序与过程控制：装配流水线、多种液体混合、自动洗衣机、自动成型机等。
运动与定位模拟：机械手控制、邮件分拣、巷道堆垛机、自动扶梯等。
典型机床PLC改造：涵盖X62W铣床、T68镗床、M7120磨床等多种常见机床的PLC控制技术改造项目，贴近工业实际。
（三）PLC、变频器、触摸屏综合应用实训
此部分是高级电工实训考核装置的高级功能体现，着重培养系统集成能力。
变频器参数设置、多段速控制、模拟量调速。
PLC通过数字量与变频器通信控制电机运行。
触摸屏画面组态设计，实现设备监控与参数设置。
基于RS485网络的PLC、触摸屏、变频器综合通信控制，构建小型工业控制系统。
