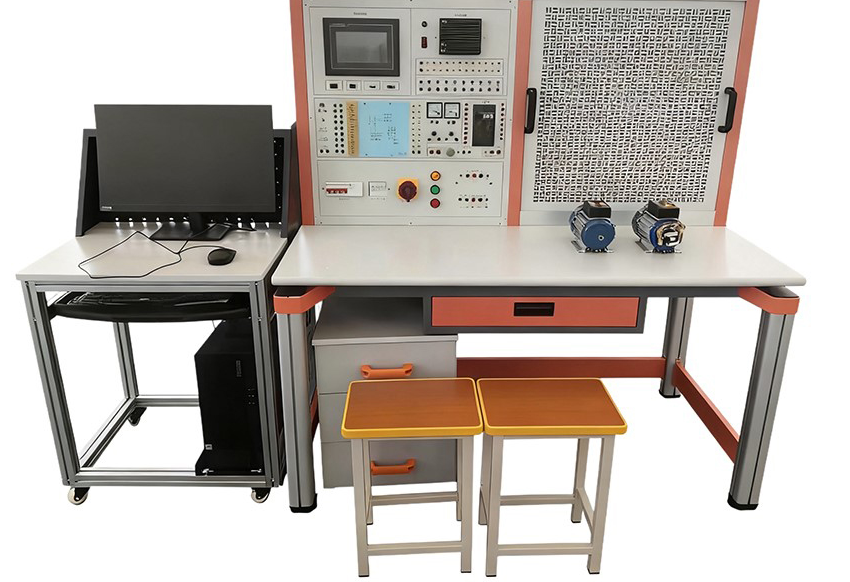

电工PLC实训台，作为现代电气自动化教学的核心设备，是专为培养学员掌握PLC（可编程逻辑控制器）技术、电气控制系统设计与调试等核心技能而设计的综合性实训平台。这套PLC综合实验装置深度融合了电工基础、PLC编程、变频调速、人机界面（HMI）组态及工业通信技术，是职业院校、技工学校进行机电一体化、电气自动化专业教学，以及企业开展技术人员PLC技能培训与考核的理想选择。

一、电工PLC实训台的系统概述与核心价值

本电工PLC实训台是一个集教学、实训、考核于一体的综合性平台。它旨在通过模块化的硬件和丰富的实训项目，帮助学习者从基础的电气控制线路安装接线，进阶到复杂的PLC逻辑编程与自动化系统集成，最终熟练掌握现代工业自动化设备的调试与维护技能。这套PLC自动化实训平台是连接理论知识与工程实践的关键桥梁。

二、电工PLC实训台的突出特点与优势

1. 模块化集成，灵活扩展：采用先进的积木组合式结构，用户可根据教学大纲或培训需求，自由选配开关量、模拟量、变频器、触摸屏及工业总线通信模块。这种设计使得PLC实验装置能够紧跟技术发展，轻松升级，满足从入门到精通的各阶段教学要求，体现了模块化PLC电工实验台的高度灵活性。

2. 虚实结合，信息化教学：装置配套强大的组态监控软件与3D仿真实训系统，构建“虚-实”一体化的教学环境。学员可在计算机上进行PLC程序仿真与调试，再在实体电工PLC实训台上进行验证与接线操作，大幅提升教学安全性与效率，实现了实训过程的网络化与系统化。

3. 项目导向，技能全覆盖：提供涵盖逻辑控制、过程控制、运动控制等数十个典型工业应用场景的实训模块。通过“认知-设计-安装-调试-检修”的完整项目流程，全面锻炼学生解决实际工程问题的综合能力，完美契合高级电工与PLC综合实训设备的培养目标。

三、电工PLC实训台的技术性能参数

本系列PLC实训设备严格遵循工业标准设计与制造，确保运行稳定、安全可靠，主要技术规格如下：

• 输入电源：三相四线（或三相五线）～380V±10% 50Hz，满足工业现场用电标准。

• 工作环境：温度-10℃～+40℃，相对湿度＜85%(25℃)，环境适应性强。

• 整机容量：＜0.5KVA，节能高效。

• 安全保护：配备漏电保护开关、过流保护及保险丝等多重安全机制，完全符合国家标准，确保电工实训过程的人身与设备安全。

四、电工PLC实训台的核心构成与功能

本装置是一套完整的电工与PLC综合实训系统，主要由以下核心部分组成：

1. 电源与控制系统核心：

• PLC控制实训屏：集成PLC主机、交直流电源及多功能网孔板。网孔板采用优质钢板精加工，可安装各类低压电器、传感器等，是进行传统电气控制线路安装和PLC外围接线训练的关键区域，扎实学员的电工基本功。

• 多路安全电源：提供三相380V动力电源、24V DC传感器/继电器电源、可调直流稳压电源（0-12V）及标准市电插座，全面满足PLC实验装置上不同模块的用电需求。

2. 工业级核心器件配置：

• PLC主机单元：配备主流品牌PLC（如示例SR40，24输入/16输出），所有I/O点已引至专用端子，方便接线与测量。这是PLC编程实训的核心。

• 变频调速模块：集成如三菱FR-D720S等工业级变频器，支持面板操作、外部端子控制及RS485通信，用于电机调速与控制教学。

• 人机界面模块：配备7英寸及以上工业触摸屏，用于学习HMI画面组态，实现与PLC、变频器的数据交互与监控。

3. 人性化机械结构设计：

• 实训桌体：采用高强度工业铝型材框架与防静电耐磨桌面，结构稳固，承载能力强。桌体集成储物柜和可制动万向轮，方便元件收纳与设备移动，体现了电工PLC实训台设计的人性化与实用性。

五、电工PLC实训台涵盖的核心实训项目体系

本电工PLC综合实训装置支持从基础到高级、从单一技术到系统集成的全方位实训，是理想的技能提升平台。

（一）电工基础与经典电气控制实训

包括安全布线规范、照明电路、电力计量仪表安装、以及三相异步电动机的各类经典控制线路（如点动、自锁、正反转、Y-△降压启动、制动控制等）。此部分夯实学员的传统电工技能基础。

（二）PLC编程与应用技术实训

通过丰富的虚实结合实训模块，深入学习PLC技术，例如：

• 基本指令应用：交通灯控制、抢答器、流水灯、音乐喷泉等。

• 顺序与过程控制：自动洗衣机、多种液体混合、传送带控制、自动售货机等。

• 运动与定位模拟：机械手控制、电梯模型、邮件分拣系统等。

• 典型机床电气PLC改造：涵盖车床、铣床、磨床、钻床等多种机床的PLC控制系统改造项目，极具实战价值。

（三）PLC、变频器、触摸屏高级综合应用实训

此部分是高级电工PLC实训台功能的集中体现，培养系统集成与调试能力。

1. 变频器参数设置、多段速控制、模拟量调速及PID控制。

2. PLC通过数字量I/O与变频器通信对电机进行精确控制。

3. 触摸屏组态设计，制作设备监控、参数设置与报警画面。

4. 基于RS485的PLC、触摸屏、变频器网络通信控制，构建小型分布式自动化系统。
