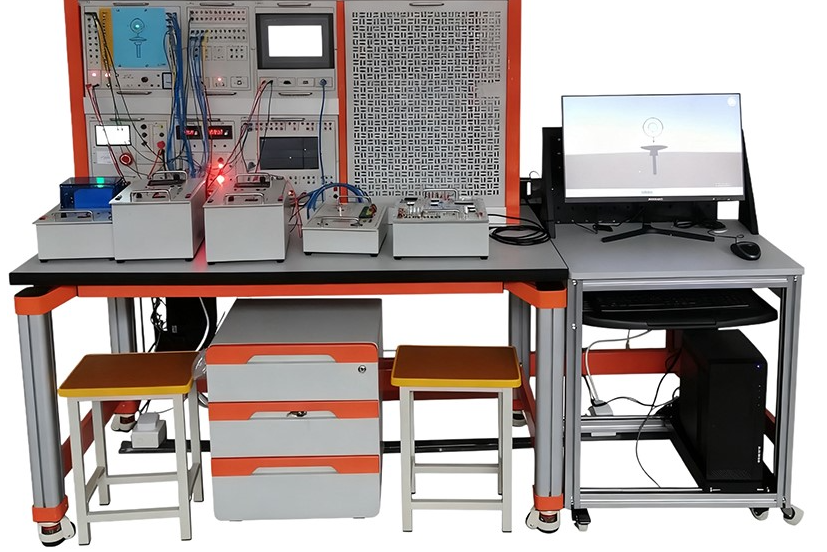

高级综合电气实训平台
高级综合电气实训平台，作为现代电气工程教育与职业培训的核心装备，是一款专为培养复合型电气技术人才而设计的综合性、模块化教学系统。本平台深度整合了传统电气控制、PLC可编程控制器、变频调速、工业触摸屏及传感器等核心技术，完美适配高等院校、职业院校、技工学校的电气自动化、机电一体化等专业教学，同时满足职业培训、技能鉴定及企业工程师技术提升的多元化需求。它不仅是一套中高级维修电工实训装置，更是一个覆盖从基础电工技能到高级自动化系统集成的全能电气控制综合实训平台。
一、平台定位：面向多元用户的综合性技能赋能中心
本高级综合电气实训平台的设计理念超越了单一的教学设备范畴，旨在成为连接理论与工业实践的桥梁，服务于四大核心用户群体：
院校学生与学员：是进行《电气及PLC控制技术》、《电机与拖动》、《变频器应用》等核心课程实践操作的理想平台。通过项目式实训，学生能系统性掌握电气控制线路设计、PLC编程实训、设备调试与排故等核心技能，显著提升工程实践与创新能力。
职业培训与技能鉴定人员：为职业技能培训学校及技能鉴定站（如职教中心）提供标准化、高质量的实操考核环境。平台可用于维修电工技能鉴定、电气设备安装与调试工种的考核，其模块化设计确保了考核项目的公正性与可重复性，是培养与选拔合格技能人才的权威设备。
企业在职工程师与技术人员：为有一定基础的技术人员提供了研究新技术、验证新方案、进行系统性调试与优化测试的高级电气实训平台。可用于开展创新项目实践，解决生产现场复杂问题，持续提升团队的技术水平和应变能力。
企业内训体系：作为企业新员工入职培训、在岗员工技能升级的企业电气技术培训平台，快速提升员工对现代工业控制系统的理解与应用能力。
二、平台核心特点：安全、灵活、高效的模块化设计
模块化安全设计：所有电气控制元器件均集成于标准化实训模块上，并通过高低压分离的安全插座引出接线端子。学员使用专用安全实验导线进行插拔式连接，彻底杜绝了误接高压风险，极大提高了实训安全性与元器件使用寿命。此设计使电工电气实训设备的维护与升级变得异常简便。
高度仿真，贴近工业现场：平台采用开放式、积木化的结构，学生需根据实训项目自行选择元器件并完成全部接线，高度模拟了工业电气柜的安装与配线过程。这种“教、学、做、考”一体化的模式，使电气控制实训平台的训练效果与真实工作岗位无缝对接。
功能强大，扩展灵活：平台基础配置即支持广泛的实训项目。基于其模块化架构，可轻松扩展PLC综合实训、变频调速、触摸屏组态、工业网络通信等高级功能模块，轻松升级为自动化综合实训系统，满足未来教学发展的需求。
三、高级综合电气实训平台技术规格
本平台严格遵循工业标准，确保运行稳定、数据精确、安全可靠：
输入电源：三相五线制 AC380V ±10%，50Hz，符合中国工业电网标准。
工作环境：温度-5℃～+40℃，相对湿度＜85%（25℃），环境适应性强。
装置容量：＜1.5KVA，节能高效。
安全保护：配备多重电气安全保护机制，包括漏电保护、短路保护、过载保护及接地保护，完全符合国家电气安全标准。
四、平台系统构成：坚固、实用、人性化
本中高级电工考核设备由实训桌、实训模块、储物柜三大部分构成，注重耐用性与用户体验。
工业级实训桌体：主体采用高强度工业铝型材搭建，截面70×70mm，结构稳固，承载能力超过300kg。桌面采用25mm厚高绝缘等级板材，有效保障操作安全。底部配备导向轮与调节脚，移动与调平方便。
模块化实训挂件：核心元器件均安装在可灵活拆卸的挂板上，涵盖低压电器（断路器、接触器、继电器等）、PLC、变频器、触摸屏、变压器等。模块采用安全插座引出，便于组合与更换，实现模块化电气实训平台的核心理念。
一体化储物柜：采用冷轧钢板一体成型，配备大容量抽屉与承重三节滑轨，用于分类存放实训模块、工具及导线，保持实训场所整洁有序，体现了高级综合电气实训平台管理的规范性。
五、覆盖全阶段的实训项目体系
本平台提供从基础到高级、从单一技能到系统集成的完整实训链路，是名副其实的电气自动化综合实训平台。
（一）基础与经典电气控制实训
涵盖所有维修电工必考的核心线路，如：三相电机点动/长动、正反转、星-三角降压启动、顺序控制、自动往返、制动控制等。同时包含CA6140车床、电动葫芦等典型机床设备电路实训，夯实学生的电气控制基本功。
（二）PLC可编程控制器技术实训
PLC基础指令与编程：完成与、或、非逻辑，定时器、计数器，数据处理等基础功能实训。
PLC典型应用项目：通过三层电梯、自动售货机、机械手、自动洗衣机、邮件分拣、多种液体混合等数十个虚实结合的项目，深入学习顺序控制、过程控制与运动控制逻辑。
传统机床PLC改造：针对CA6140、X62W、T68、M7120、Z3050等经典机床进行PLC控制系统改造实训，极具工程实践价值。
（三）高级自动化技术综合应用实训
PLC与变频器综合控制：实现电机多段速控制、模拟量调速、PID控制，以及PLC通过数字量与通信方式对变频器的精确控制。
变压器特性实验：进行空载与负载实验，判断变压器同名端，深化对电机拖动基础元件的理解。
