交直流传动系统装调与维修装置
交直流传动系统装调与维修装置，是一款严格依据国家职业技能标准（特别是维修电工三级及以上考核要求）而研发的高端综合性实训设备。本装置深度集成了电力电子技术、直流与交流调速系统、电机控制及自动控制原理等核心内容，不仅是高等院校、职业院校进行《电力电子技术》、《电机与拖动自动控制系统》、《直流调速系统》等课程实践教学的理想电力电子与传动综合实验台，更是开展技师与高级维修电工培训、进行技能鉴定考核的权威平台。它将理论学习、工程实践与技能认证完美融合，是培养现代电气传动领域高素质技术技能人才的必备装备。
一、 设备定位：面向多层级人才培养的综合性传动实训解决方案
本交直流传动实训装置的设计，旨在满足从基础教学到高级工程应用的全方位需求：
高级工与技师技能考核平台：严格对标维修电工三级/高级工及技师职业技能鉴定标准，涵盖调速系统装调、参数整定、故障诊断与维修等核心考核点，是维修电工技能考核设备的理想选择。
高校专业课程实验平台：服务于电气工程及其自动化、自动化等相关专业的《交直流调速系统》、《电力拖动自动控制》等课程，提供从晶闸管整流到闭环调速的完整实验链条，是一个功能强大的直流调速与交流调速实验平台。
企业技术人员培训与研发平台：为从事电气传动、设备维护的工程师提供系统调试、性能优化及新技术验证的实践环境，是提升解决复杂工程问题能力的高级电气传动维修实训系统。
二、 核心特点：安全、模块化、高度仿真的工程化设计
高度集成，系统性强：本装置综合了交直流传动领域的核心技术实验，从电力电子变流电路（三相半波、桥式全控整流）到直流单闭环、双闭环调速系统，再到交流异步电机调压、串级调速，形成了一套完整的电机运动控制系统实验体系。
模块化积木式结构：采用先进的模块化设计，各功能单元（如电源控制、触发电路、调节器、主电路等）独立成挂箱。这种积木式交直流传动实训台结构使得实验项目组合灵活，便于功能扩展与维护升级，可根据教学深度灵活调整实验内容，实现“永不淘汰”。
工业级安全与测量体系：控制屏采用三相隔离变压器供电，并设有电压型与电流型双重漏电保护，确保操作者绝对安全。配备高精度智能数字仪表（交流电压/电流表、直流电压/电流表、数显转速表），为系统调试与特性测试提供精确数据，体现了装调与维修实训装置的严谨性。
工程化仿真设计：配套的小功率电机经特殊设计，可模拟中大型电机的运行特性与参数，耗能低、噪音小。实验连接线采用强、弱电分离的全封闭安全插座，仿真工业现场接线规范，使学员在安全的实验室环境下获得贴近工业现场的维修调试经验。
三、 交直流传动系统装调与维修装置技术性能
本装置严格遵循工业应用标准，确保实验数据的准确性与运行可靠性：
输入电源：三相四线（或三相五线）380V ±10%，50Hz。
工作环境：温度-10℃～+40℃，相对湿度＜85%（25℃）。
装置容量：<1.5kVA，节能高效。
安全保护：配备多重隔离、过流、漏电保护装置，完全符合国家电气安全标准。
四、 系统核心构成与功能
本交直流传动与维修实训系统由实训桌、电源控制屏、各类功能挂箱及电机组等构成，是一个完整的实验生态系统。
DK01电源控制屏：作为装置核心，提供三相可调交流电源、高压直流励磁电源。集成智能交流电压/电流表、直流电压/电流表，并构建了包括隔离变压器、漏电保护器在内的全方位人身安全保护体系。
电力电子与主电路单元：
DK03晶闸管主电路：提供12只晶闸管及保护电路，用于完成各种整流、有源逆变实验，是电力电子技术实训的基础。
DK04三相晶闸管触发电路：与主电路配套，提供完整的触发脉冲生成与功放电路。
调速控制系统单元：
DK06电机调速控制实验：包含给定器（G）、速度调节器（ASR）、电流调节器（ACR）、转速变换器（FBS）等核心控制模块，用于构建转速电流双闭环直流调速系统。
DK06-1逻辑控制单元：包含零电平检测、转矩极性鉴别、逻辑控制（DLC），用于完成逻辑无环流可逆直流调速系统实验。
执行电机与负载单元：
DQ09直流并励电动机与DQ07-1直流发电机：组成直流调速系统机组。
DQ11三相线绕式异步电动机：用于交流调压调速与串级调速实验。

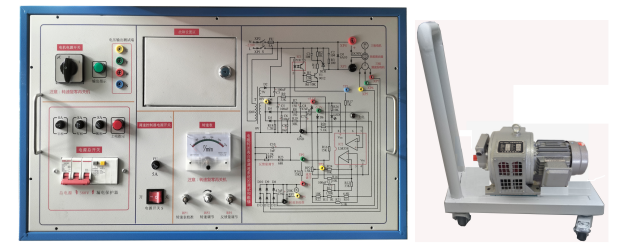

HC-1电磁转差离合器：提供完整的电磁调速电机系统，包含控制器及故障设置功能，用于交流电机调速系统实训。
工业级实训桌与储物柜：采用坚固的铝型材结构，桌面绝缘性好，集成储物空间，方便模块与导线存放。
五、 核心实训项目体系
本装置提供从器件、电路到完整系统的多层次实训项目，完美覆盖教学与考核需求。
（一）电力电子技术基础实验
三相半波可控整流电路（阻感负载）
三相桥式半控整流电路（阻性/感性负载）
三相桥式全控整流电路（阻性/大电感负载）——电力电子核心实验
（二）直流电机自动调速系统装调与维修实训
直流调速系统各单元（ASR, ACR, 触发器等）调试
转速负反馈单闭环直流调速系统的调试与静态/动态特性研究
电压、电流负反馈单闭环直流调速系统的调试与性能分析
转速、电流双闭环直流调速系统的调试、运行与参数整定（核心教学点）
逻辑无环流可逆直流调速系统的调试与运行（高级考核点）
（三）交流电机调速系统实训
电磁转差离合器调速系统的调试与机械特性测定
三相线绕式异步电动机调压调速系统的调试与运行
三相线绕式异步电动机串级调速系统的调试与运行
