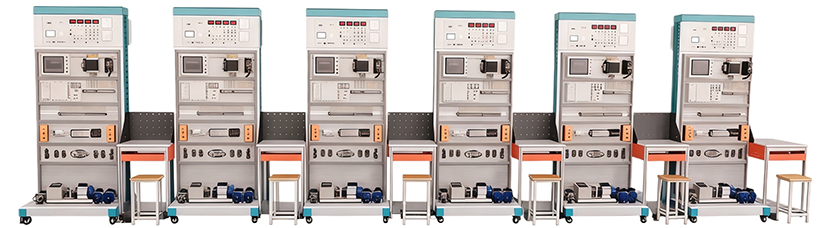

电气技师技能鉴定实操训练台
在当今强调高技能人才培养的背景下，一套专业、全面且安全的实训设备至关重要。本电气技师技能鉴定实操训练台，正是严格依据国家劳动和社会保障部颁布的《工人等级标准》与《职业技能鉴定》规范要求，深度集成《初级、中级、高级维修电工》教材核心内容而研发的电工实训考核平台。它不仅完美涵盖传统电气控制线路教学，更创新融合了PLC可编程控制器、变频调速器及触摸屏等现代工业控制技术，是助力学员快速掌握电气安装、调试、排故及PLC变频器综合应用技术的电气技师技能鉴定设备，亦是各职业技能鉴定中心、大中专院校及技工学校进行中、高级维修电工技能考核的理想设备。
一、装置核心特点
模块化网孔板设计：所有电气控制线路元器件均安装在标准网孔板上，操作灵活，更换便捷，极大方便了实训项目的扩展与新技能的开发，确保了教学内容的先进性与实用性。
电源要求简易，适用性强：整套电气控制实训装置仅需接入三相四线交流电源即可投入教学使用，部署简单，适应多种实训环境。
模拟真实工业场景：通过精心设计的控制线路与专用小型电机，可高度模拟工厂中各类电气拖动系统，完全满足学员对电气设备安装、调试、故障分析与维修的全流程技能训练要求。
全方位安全保护：装置集成电压型与电流型双重漏电保护器，动作电流≤30mA，动作时间≤0.1s，为操作者提供坚实的人身安全保障，是安全的维修电工技能考核设备。
人性化接线设计：主要工业控制元器件的触点均已引至专用接线端子，学员直接在端子排上进行插线或接线，有效保护了昂贵元器件，降低了损耗成本。
注重工艺规范：配备专业走线槽，指导学员进行规范的工艺布线训练，培养良好的职业习惯，提升综合职业素养。
二、主要技术性能指标
输入电源：三相四线（或三相五线制）AC380V ±10%，50Hz
工作环境：温度-10℃ ~ +40℃，相对湿度＜85%（25℃），海拔＜4000m
装置容量：＜1.5KVA
外形尺寸：实训框架 800×600×1900mm，配套电脑桌 600×550×1100mm
安全标准：漏电保护动作电流 ≤30mA，动作时间 ≤0.1s
三、系统基本配置与功能
(一) DW01 电源与仪器控制屏
控制屏采用优质钢结构，表面喷塑处理。集成交直流电源、多种测量仪表及智慧安全系统。
交直流电源单元：
提供24V/5A、+5V/0.5A直流稳压电源，带短路保护。
提供多组隔离交流安全电压输出（如6.3V, 12V, 36V, 110V等）及220V、380V电源接口。
测量仪表单元：
高精度数显交流电压表、电流表、直流电压表、电流表，精度达0.5级。
★ 实验室智慧用电安全控制系统（核心亮点）：
智能终端：具备过温、过流、过压、短路等7大保护功能，支持刷卡上电、PC/APP远程管理，故障锁定防止误操作，保障电气技师技能鉴定过程的安全可控。
手机APP与PC云端：实时监控电压、电流、功率、电能、设备温度、漏电电流等参数；可设置安全阈值，查询历史数据与报警日志，实现能效分析与集中化管理。
视频监控集成：可对接摄像头，实现实训过程的远程实时监控与记录，规范考核流程。
(二) 铝型材实训平台
平台主体采用高强度工业铝型材与网孔板构建，结构坚固美观。底部预留空间用于放置实训电机，是进行电气控制实训和PLC变频器实训操作的坚实载体。
四、丰富的实训项目体系
本电气技师技能鉴定实操训练台提供从基础到高级，从传统到现代的完整实训项目库：
工厂电气与继电控制实训：包含三相电机直接启动、正反转、星三角启动、能耗制动、反接制动及典型机床电路（如C620车床、X62W铣床、T68镗床等）共20余个项目。
PLC可编程控制器实训：
基础指令应用：逻辑、定时、计数、移位、数据处理等。
典型模型控制：三层电梯、机械手、自动售货机、立体仓库、智能停车场等。
传统机床PLC改造：涵盖CA6140车床、X62W铣床、M7120磨床、Z3050钻床等主流机床的PLC控制改造项目，紧扣维修电工技能考核大纲。
交流电机调速系统实训：
变频器技术：参数设置、多段速控制、外部端子控制、开闭环调速等。
变极调速：双速电机的手/自动调速控制。
触摸屏、PLC与变频器综合应用实训：集成工业现场三大关键要素，训练复杂系统的设计、编程与调试能力，如基于触摸屏的电机控制系统、PLC与变频器通信调速等，全面提升学员在电气技师技能鉴定中的综合应用水平。
