电力电子及直流调速系统实训考核装置
在自动化与电气传动技术飞速发展的背景下，掌握电力电子变流技术与直流调速系统的原理、调试与故障诊断能力，已成为现代电气工程师和高级维修电工的核心技能。电力电子及直流调速系统实训考核装置 正是为此目标而精心设计的一体化教学平台。本装置严格依据《电力电子技术》、《直流调速系统》、《电力拖动自动控制系统》等课程大纲及高级维修电工技能鉴定要求开发，集教学、实训、考核于一体，是高等院校、职业院校及企业培训中心开展高级电控技术教学的理想设备。
一、 装置定位与核心价值
本装置旨在构建一个安全、开放、直观的综合性实训环境。它不仅服务于电力电子技术、半导体变流技术等基础课程实验，更专注于直流电机双闭环调速系统的完整工程实践。通过从晶闸管触发电路调试到完整转速电流双闭环控制的系统性训练，学生能够深入理解调速系统的动态性能与工程设计方法。同时，装置集成的设故排故功能，使其完美适配初级至高级技师各等级的维修电工技能培训与考核，有效提升学员解决复杂工程问题的实战能力。
二、 核心技术特点与优势
全方位安全保障，实训无忧：装置采用隔离变压器供电，实现电源与电网的电气隔离（浮地设计）。配备电流型漏电保护、过流及短路保护，符合国家安全标准。强电连接采用高可靠护套手枪插线，杜绝触电可能，为电力电子实训提供最高等级的安全保障。
模块化挂件设计，灵活扩展：采用先进的挂件式结构，各功能单元（如触发组件、调节器组件、电源模块等）独立封装。用户可根据教学进度灵活组合，方便进行直流调速系统实验的深度与广度拓展。如需开发新实验项目，仅需添加相应挂件即可，确保设备永不淘汰。
原理与实操结合，直观性强：所有实训挂件面板均印制清晰的实验原理图与测试点标识。学生可对照图纸进行接线与测量，将抽象理论与实际信号紧密结合，极大增强学习效果，是理想的电力电子技术实验设备。
工业级配置，贴近工程实际：核心控制采用TC787集成触发电路，主电路采用三相晶闸管全控整流桥，驱动对象为真实的直流他励电动机-发电机机组，并配备永磁直流测速发电机作为转速反馈。整套系统真实再现了工业直流调速装置的核心架构。
三、 装置主要技术性能
输入电源：三相四线 ～380V ±10% 50Hz
工作环境：温度-10℃～+40℃，相对湿度＜85%（25℃）
装置容量：＜1.0kVA
整机尺寸：约1500mm（长）× 700mm（宽）× 1580mm（高）
四、 系统组成与功能详解

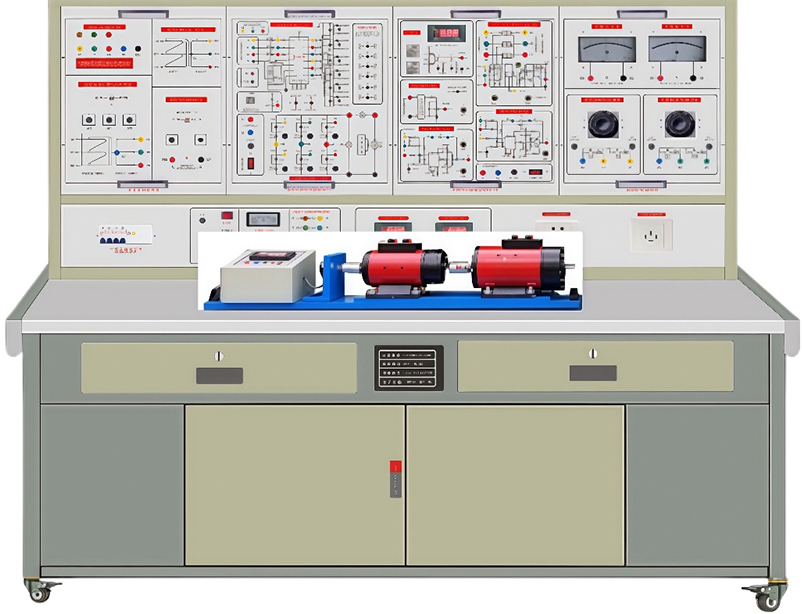

本直流调速系统实训平台 由控制屏、实训桌及系列功能挂件组成，配置齐全，开箱即用。
电源控制屏：提供三相隔离交流电源，设有启动、停止、急停按钮及电压表。集成数字交流电压/电流表，为整个系统提供安全、稳定的工作电源和测量基准。
电机机组模块：
包含直流他励电动机（185W）、他励直流发电机（240W）及永磁直流测速发电机各一台，同轴刚性连接。
配备高精度数显转速表，可实时监测电机转速，是直流调速实训的核心执行与负载单元。
双闭环负载模块：配备多组精密指针式直流电压/电流表及大功率瓷盘可调电阻，用于构成发电机负载，模拟不同工况，观测系统机械特性。
交直流电源挂件：提供三相整流变压器、三相同步变压器及直流励磁电源，为晶闸管整流电路和电机励磁提供必需的辅助电源。
直流双闭环调速组件（Ⅰ/Ⅱ）：这是装置的核心控制部分。
组件Ⅰ：包含三相晶闸管触发电路（基于TC787芯片）、功放电路及三相晶闸管整流主电路。设有6路故障设置开关，可模拟脉冲丢失、同步信号丢失等常见故障。
组件Ⅱ：包含给定电路、转速变换器（FBS）、电流反馈与过流保护（FBC）、转速调节器（ASR）和电流调节器（ACR）。共同构成完整的双闭环调速系统控制回路。
配套实训工具：配备强弱电分离的高可靠性实训连接线及三相电源相序表，保障接线安全与便捷。
五、 核心实训与考核项目体系
（一）电力电子技术基础实训
三相晶闸管触发电路的调试与波形观测。
三相半波可控整流电路实验（带电阻、阻感负载）。
三相桥式全控整流电路实验（带电阻、阻感及反电势负载）。
（二）直流调速系统综合实训（核心）
开环直流调速系统特性研究。
转速负反馈单闭环直流调速系统调试与静动态性能测试。
带电流截止负反馈的转速单闭环调速系统。
转速、电流双闭环直流调速系统（核心项目）：
各调节器单元的参数整定与调试。
系统静特性与动态特性的测试与分析。
研究ASR、ACR参数对系统动态响应的影响。
（三）故障设置与考核功能（核心特色）
装置可模拟多种典型故障，用于学生技能考核与排故训练，例如：
晶闸管触发脉冲丢失
触发电路同步信号丢失
整流桥熔断器熔断
脉冲变压器故障
给定信号或反馈信号异常
此功能极大地强化了本装置作为维修电工高级技师考核设备与电力电子故障诊断平台的实用性。
