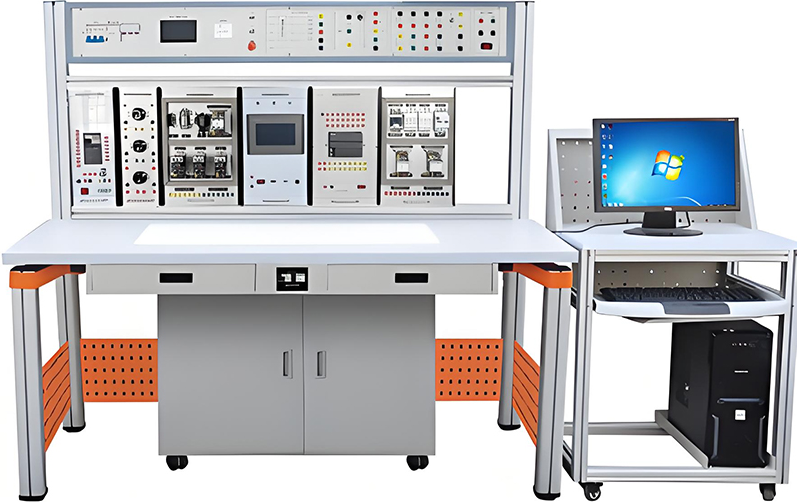

电工电子电拖PLC综合实训考核装置

电工电子电拖PLC综合实训考核装置

在职业教育和工程训练领域，构建一个功能全面、贴近工业实际的综合实训环境至关重要。电工电子电拖PLC综合实训考核装置 正是为满足电类课程一体化教学需求而设计的高端集成化平台。本装置完美融合了电工技术、电子技术、电力拖动控制与PLC可编程控制器应用四大核心技能模块，是开设《电工技术实训》、《模拟/数字电子技术实训》、《电力拖动实验实训》、《PLC及其应用》等课程的理想综合实训考核设备，致力于培养符合现代产业发展需求的复合型电气技术人才。

一、 装置定位：实现“教学做”一体化的核心装备

本电工电子电拖PLC综合实训考核装置 以“教学做”合一为核心理念，旨在打造一个集理论教学、技能实训、考核认证与创新活动于一体的高水平实践基地。其设计紧密对接电气运行与控制、自动化等相关专业的岗位能力要求，重点涵盖电气设备安装、线路调试、系统维护与PLC编程应用等核心技能。通过照明线路、电动机继电控制、常用机床电气控制及PLC综合应用等项目的系统训练，学生能够在一个平台上完成从基础到高级、从硬件到软件的全链条技能提升。

二、 核心功能与一体化设计优势

1. 高度集成，一机多用：一台装置整合了电工实训、电子实训、电拖实训和PLC实训所需全部功能，避免了传统分体式设备占地大、联动性差的缺点，极大提高了实训室的利用效率和教学连贯性。

2. 模块化灵活组合：装置采用主机箱+实验桌+模块化挂箱/电路板的结构。电工电拖实训挂箱、PLC实训模块及电子技术实训电路板均可自由组合、灵活取用，支持根据不同的教学内容和项目快速重构实训环境。

3. 虚实结合，数字孪生：创新性地引入了PLC数字孪生仿真系统。该系统可与实物PLC联动，在3D虚拟环境中模拟电梯、自动生产线、机床等数十种工业场景，实现“虚实结合”的调试与排故，极大拓展了实训的深度与广度，降低了复杂系统实训的成本与风险。

4. 工业级标准与安全性：所有电源、仪表、元器件均采用工业级或教学专用标准，确保实训过程与工程实际无缝对接。装置配备多重电气安全保护（如电压电流型漏电开关），结构坚固耐用，为师生提供了安全可靠的电工电子综合实训环境。

三、 装置结构与技术参数详解

1. 整体规格

• 输入电源：三相四线/五线 ～380V±5% 50Hz

• 装置容量：＜1.5KVA

• 外形尺寸：1600mm×700mm×1500mm（实验桌）

• 工作环境：温度-10℃～+40℃，相对湿度＜85%，适应教学实验室环境。

2. 核心组成部分功能介绍

• 多功能主机箱：作为装置核心，集成交直流电源、信号源、测量仪表。

• 电源系统：提供三相380V、单相0-250V可调交流电源、多种低压交流及直流稳压、恒流电源。

• 信号发生器：采用DDS技术，输出高精度正弦波、方波、三角波，频率范围0.1Hz-3MHz。

• 测量仪表：配备真有效值交流电压电流表、直流电压电流表及智能功率因数表，测量精准。

• 模块化实训单元：

• 模拟电路板：涵盖晶体管放大、集成运放、功率放大、直流稳压电源、高频通信电路（如调频/调幅、锁相环）等14块磁吸式模块。

• 数字电路板：提供DIP拓展、逻辑电平输出、LED显示等模块及芯片套件，支持门电路、组合时序逻辑、数字钟等全部基础数字电路实训。

• 主机：采用主流的三菱FX3U系列PLC（48点）。

• 虚实结合对象：提供三层电梯、自动售货机、机械手、交通灯等超过36个实物仿真模块。

• 数字孪生系统：通过软件实现3D场景的虚拟调试，与硬件PLC实时通讯。

• 电工实训挂箱：包含电路基础、交流电路等模块，用于完成叠加原理、戴维南定理、RLC串联谐振、功率因数提高等经典电工实验。

• 电气控制（电拖）挂箱：提供断路器、接触器、热继电器、时间继电器等低压电器，用于完成电动机点动、自锁、正反转、星-三角降压启动等电力拖动控制线路的安装与调试。

• PLC综合实训模块：

• 电子技术实训模块：

四、 全面的实训项目体系

本装置支持数百个实训项目，形成体系化的技能培养路径：

1. 电工技术实训项目（25+项）：从基本仪表使用、欧姆定律验证，到电路定理（基尔霍夫、戴维南）、动态电路研究（一阶/二阶）、交流电路参数测量及三相电路研究，夯实电路分析基础。

2. 电子技术实训项目：

• 模拟电路（22+项）：从单管放大、集成运放运算，到波形发生、功率放大、直流稳压电源，乃至高频电子线路的调制、解调、鉴频等高级实验。

• 数字电路（12+项）：涵盖逻辑门功能测试、组合及时序电路设计、中规模集成电路应用到综合性的数字钟设计。

3. 电力拖动控制实训项目（13+项）：包括三相电动机直接启动、正反转控制、Y-△降压启动、自动往返、反接制动、多地控制及电动葫芦控制等经典继电接触器控制线路。

4. PLC可编程控制器综合实训项目（40+项）：

• 基础指令应用：与或非逻辑、定时计数、移位、跳转等。

• 典型模型控制：电梯控制、自动售货机、机械手、洗衣机、邮件分拣等。

• 工业应用与改造：多种液体混合、传输带、搅拌站控制，以及CA6140车床、X62W铣床、T68镗床等经典机床的PLC改造项目，极具工程实践价值。

五、 装置标准配置清单（摘要）

本电工电子电拖PLC综合实训考核台 配置齐全，开箱即用：

• 主体结构：主机箱1套、铝合金实验桌1张、储存柜1个、学生凳2张。

• 核心模块：

• 电工实训挂箱（DG0221-DG0225）1套。

• 电气控制实训挂箱（5种）1套。

• PLC实训模块（含FX3U主机、虚实对象、数字孪生系统）1套。

• 电子技术实训电路板模块（模拟14块+数字6块）1套。

• 执行机构：三相异步电动机2台。

• 配套资源：全套实验连接线、电工工具、实验指导书及配套教学资源。
