高级维修电工及技师实训装置

高级维修电工及技师实训装置

在工业自动化与智能制造飞速发展的今天，培养能够胜任系统设计、编程调试与复杂故障诊断的高技能人才至关重要。高级维修电工及技师实训装置 正是为此目标而设计的综合性、模块化高端培训平台。本装置严格对标国家电工职业技能标准中技师与高级技师的考核要求，集成了PLC控制、工业通信、运动控制与伺服驱动等前沿技术，是职业院校、企业培训中心及技能鉴定机构进行高层次电气人才培养的理想选择。

一、 装置概述：面向高端技能的综合实训解决方案

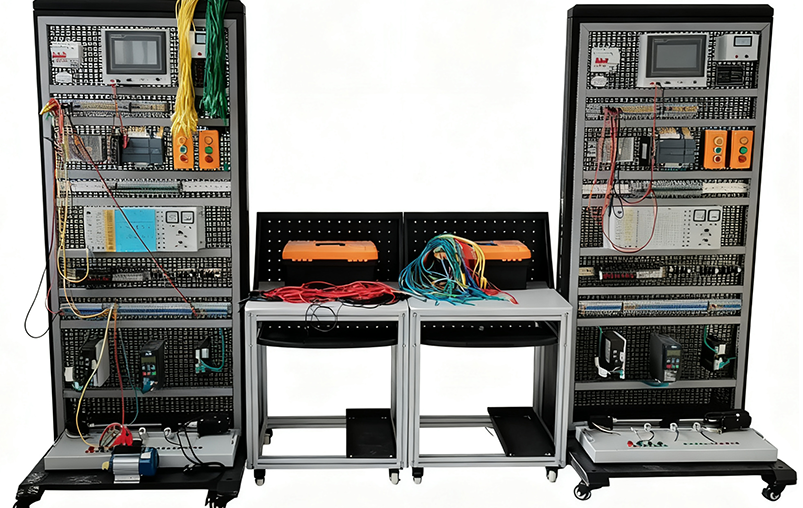

本高级维修电工及技师实训装置 以工业级网孔架为安装基础，构建了高度仿真的企业现场工作环境。装置采用开放式模块化设计，核心实训区整合了电源单元、PLC控制单元、人机交互单元、基础电气单元及先进的扩展实训单元（伺服控制、步进驱动、变频调速）。它不仅是一个实训设备，更是一个完整的自动化系统集成实训平台，支持从基础电气控制到复杂自动化系统的全链路学习与实践。

该装置旨在培养现代化制造业与服务业的复合型专业人才，其培训项目涵盖：

• 核心技术：PLC编程与组态技术、工业网络与通信技术（如PROFINET）、触摸屏应用技术。

• 培养目标：面向可编程控制器程序设计、自动化系统集成、智能装备开发与维修等高技能岗位。

• 服务行业：广泛适用于钢铁、汽车、机械制造、化工、电力、交通运输等众多工业领域。

二、 核心功能与技术参数

1. 先进的技术架构

装置以西门子S7-1200系列PLC为核心控制器，搭配工业触摸屏，构建了主流的“PLC+HMI”控制模式。通过集成伺服系统、变频器、步进电机及传感器网络，真实再现了智能产线中的运动控制、精确定位与总线通信场景。

2. 关键性能指标

• 输入电源：三相五线 AC 380V ±10% 50Hz

• 整机功耗：≤1kW

• 工作环境：温度-10℃～+40℃，湿度≤90%，适应多种实训环境。

• 结构尺寸：800mm（长）× 800mm（宽）× 1940mm（高），结构紧凑，功能齐全。

• 安全保护：配备漏电、短路、过载等多重安全防护，确保高级维修电工实训过程的安全可靠。

三、 丰富的实训项目体系（从基础到高阶）

本电工技师实训平台 提供由浅入深、层层递进的实训项目，完美支撑维修电工技能晋级路径：

1. PLC与工业通信技术

• 西门子S7-1200 PLC基础编程与应用

• 触摸屏（HMI）组态设计与应用

• PLC与触摸屏通讯实训

• PLC与变频器PROFINET总线通信（工业物联网关键技术）

2. 运动控制与伺服技术

• 伺服电机精密位置控制与调试

• 变频器多段速与矢量控制应用

• 小车运动机构的精确定位控制

• 编码器速度检测与位置反馈实训

• 步进电机开环控制实训

3. 传统电气与综合控制

• 继电器-接触器控制系统（电动机正反转、星-三角降压启动、顺序控制）

• 综合项目：四层电梯控制、十字路口交通灯、自动配料系统、邮件分拣、水塔水位控制等。

四、 装置核心特点与优势

1. 模块化与可扩展性：采用标准网孔板安装方式，所有单元模块可自由组合、灵活布局，能够根据不同的维修电工技师培训课程需求进行快速重构，满足个性化教学与创新实验要求。

2. 工业真环境与双模式接线：装置采用工业主流元器件，营造真实工程环境。独创“学习型插接线”与“工业直接接线”双模式，既便于初学者安全快捷入门，又能锻炼学员符合工厂标准的实际动手能力。

3. 理实一体，软硬结合：不仅提供硬件实操平台，更配套完整的软件生态（编程软件、组态软件）及丰富的PLC实训项目教学资源，实现从理论编程到硬件调试的完整技能闭环。

4. 安全可靠的设计：工作台主体采用优质钢材，电气线路规范，防护措施到位，为高强度的电气技师实操训练提供了坚实的安全保障。

五、 主要设备配置清单（核心部件）

为确保培训效果与工业标准接轨，本装置配置了全工业级核心部件：

• 控制核心：西门子S7-1200 PLC (1214C) + 模拟量扩展模块、TPC7062Ti触摸屏。

• 驱动系统：200W交流伺服电机与驱动器套件、西门子G120C变频器（带PROFINET）、步进电机与驱动器套件。

• 电气元件：交流接触器、热继电器、中间继电器、各类开关与传感器（接近开关、限位开关）。

• 执行机构：三相异步电动机、小车运动控制机构。

• 配套资源：全套专业电工工具、编程线缆、电脑推车及详实的实训指导书与数字化教学资源包。
