电器装配实验实训平台
在职业教育和技能培训领域，电器装配实验实训平台 作为核心教学设备，扮演着无可替代的角色。本文将对电器装配实训平台 的功能、技术指标及应用进行深度解析，帮助您全面了解这款电工电气实训室设备如何赋能现代化技能人才培养。
一、 平台核心功能与定位概述
电器装配实验实训平台 是一款多功能、综合性的电工技能实训考核设备。其核心设计目标是紧密对接国家职业标准与产业实际需求，具体体现在两大层面：
权威技能认证与竞赛平台：该平台严格遵循国家技能等级考核大纲，可全面完成电工、电气设备安装工、电气设备调试工等工种从初级、中级到高级的技能鉴定与考核任务。长期以来，它一直是国家级、省级、市级各类电工技能竞赛的首选指定设备，其权威性和专业性备受认可。
岗课赛证综合育人载体：平台紧密结合现代制造业需求，旨在培养自动化生产制造、电气设备运维、工业控制等领域的实战型人才。通过本电器装配实训平台，学生可系统进行低压电工操作、电气设备安装、自动控制系统开发、自动化生产线调试等核心岗位技能的学习与训练，实现从理论到实践的无缝衔接。
二、 高度仿真的设计理念与教学优势
本电工电气实训设备 的最大特色在于其“教学工厂”理念：
真设备，真工艺：平台所采用的所有元器件、开关、接口及工具均为工业现场主流产品，确保学生接触到的是最真实、最前沿的工业元素。
真过程，真技能：设备安装、线路敷设、系统调试的方法、流程与标准，均与实际工程项目高度一致。学生在网孔型实训台上的每一次操作，都是对将来工作岗位任务的真实演练，有效夯实了技能基础。
软硬结合，全程覆盖：平台支持与CAD电气设计、PLC编程、工控组态软件等深度融合使用。学生可在电器装配实验实训平台上，完整实践“电气控制系统设计→硬件装配与接线→程序编写与下载→系统统调与故障排查”的全流程，培养全面的工程实践能力。
三、 电器装配实验实训平台结构与技术指标详解

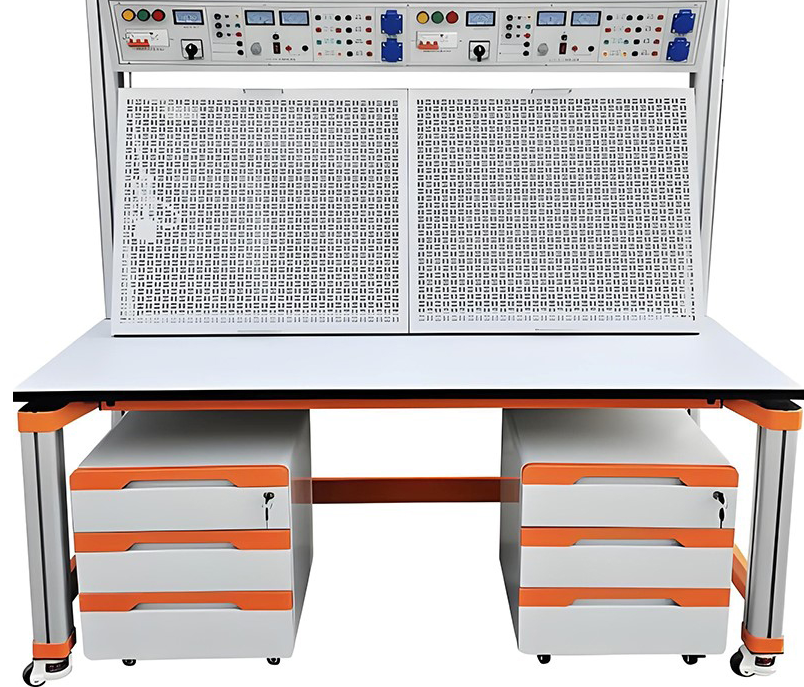

1. 整体结构
该电工实训平台 采用模块化设计，主要由三大部分构成：
实训屏：集成电源系统、指示仪表及保护单元。
实训桌：采用工业铝型材骨架与高强度绝缘台面，结构稳固，带移动轮，方便布局。
实训储物柜：一体化钣金成型，配备大承重抽屉与脚轮，用于存放工具、元件，整洁安全。
2. 核心组成部分——网孔板
平台配备数控冲孔网孔板，孔径均匀规范。这种网孔型安装板 提供了极高的灵活性，学员可自由规划并安装低压电器、PLC、变频器、触摸屏等各种器件，极大锻炼了电气布局与装配能力。
3. 关键电气技术指标
外形尺寸：1600mm（长）× 700mm（宽）× 1750mm（高），空间利用合理。
输入电源：三相五线制 AC 380V ±10%，50Hz，符合工业标准。
输出资源：
固定交流输出：380V 和 220V 接插式端口多组。
可调直流输出：0～24V/2A 连续可调两组，带表头监控。
全面保护系统：配备短路保护（熔断器）、过载保护（断路器）及高灵敏度漏电保护（动作电流≤30mA），确保实训安全。
典型配置电路元件：如用于能耗制动的整流二极管、用于电机降压启动与能耗制动的功率电阻等。
四、 基于电器装配实验实训平台的典型实训项目
利用该平台，可开展数十项贴近工程实际的实训，包括但不限于：
基础电工技能：电工布线工艺、日光灯线路安装、单/三相电度表安装接线、室内照明电路装调。
电动机控制经典电路：三相异步电动机的直接启动、点动、自锁、Y-△降压启动、正反转控制（多种联锁方式）、多地控制、自动往返控制。
高级控制技术：三相异步电动机的串电阻降压启动、能耗制动控制、双速电机控制线路等。
这些项目层层递进，全面覆盖了电工技能实训考核 的核心要求。
五、 电器装配实验实训平台标准元器件配置清单（节选）
为保障实训效果，每套电器装配实验实训平台 均配备齐全的工业级元器件，例如：
单相电度表、闸刀开关、低压断路器
交流接触器、热继电器、时间继电器
行程开关、按钮开关、倒顺开关
电流互感器、接线端子排、走线槽
三相异步电动机（单速、双速）
配套专用工具（剥线钳、螺丝刀等）
