产品概述

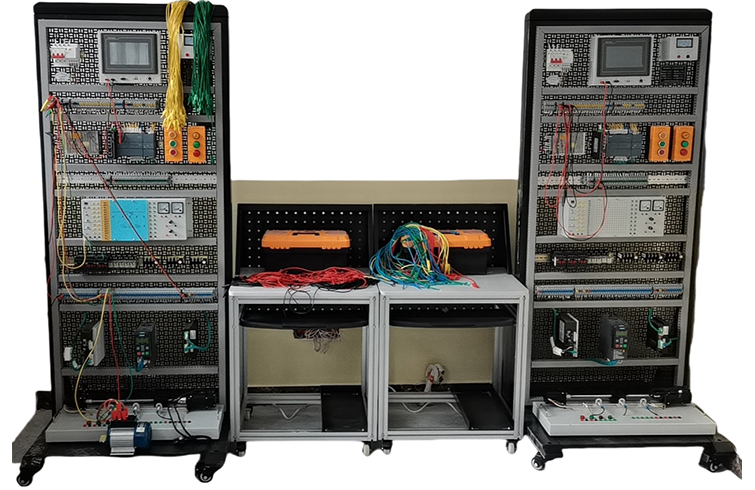

本电工综合考核实训平台是一款以工业标准网孔架为核心实训单元，高度仿真现代化工厂电气控制环境的一体化高端培训设备。平台专为培养符合现代制造业需求的复合型高技能人才而设计，集成了PLC控制、人机交互、运动控制、变频驱动及传统电气技术等核心模块。它不仅适用于职业院校、技工学校的日常教学与电工技能等级考核，更能面向社会和企业，开展针对自动化系统集成、设备维保等岗位的高级技能人才培训，是构建现代化实训中心的理想核心装备。

平台采用模块化、开放式结构，单面操作，布局清晰。实训区由电源单元、PLC控制单元、PLC学习箱单元、基础电气单元、以及伺服控制/步进电机/变频器扩展单元等六大功能部分组成。学员可在该平台上完成从基础的继电器-接触器控制到先进的PROFINET工业总线通信等全系列实训项目，实现从认知、设计、安装、接线、编程到调试、排故的完整技能链条训练。

核心功能与特点

1. 高度仿真的工业环境

• 工业级网孔板结构：采用标准化工业网孔板作为安装基础，学员可如同在真实电柜中一样，自由规划元件布局、进行工艺布线，全面锻炼电气设计与安装规范。

• 双模式接线训练：支持“即插即用”学习型接线与“真实压接”工程型接线两种方式，兼顾教学效率与实战能力培养，无缝衔接课堂与工厂。

2. 技术先进，覆盖全面

• 核心控制：搭载主流西门子S7-1200系列PLC及TPC7062Ti触摸屏，学习当前工业界最广泛应用的控制器与人机界面技术。

• 驱动技术全覆盖：集成伺服控制系统（实现精密定位）、步进电机系统、西门子G120C变频器（支持PROFINET通信），完美涵盖现代设备的主流驱动方式。

• 总线网络集成：可实现PLC与变频器之间的PROFINET总线通信实训，让学员掌握工业物联网与智能装备的关键通信技术。

3. 理实一体，循序渐进

• 丰富的实训项目库：平台支持数十个实训项目，从简单的电动机正反转、星三角启动，到复杂的四层电梯模拟、自动配料系统、伺服小车运动控制、水塔水位PID调节等，由浅入深，满足不同层次教学与考核需求。

• 虚实结合：可搭配PLC学习箱进行逻辑编程模拟，也可在实体机构（如小车运动机构）上验证程序，加深理解。

4. 安全可靠，扩展性强

• 配备漏电保护开关，确保操作安全。

• 模块化设计允许学校根据教学进度和预算，灵活选配或增购实训模块（如气动机械手、更多传感器等），实现平台的持续升级。

详细技术参数

主要实训内容

本电工综合实训平台可开展的实训内容广泛，旨在系统化培养学员的自动化技术应用能力：

• PLC编程与控制：西门子S7-1200 PLC硬件组态、基本/功能指令应用、结构化程序设计。

• 人机界面（HMI）技术：触摸屏画面组态、变量连接、报警与配方设计、触摸屏与PLC的通信调试。

• 运动控制技术：

• 伺服电机控制：参数设置、点位控制、速度控制、转矩控制。

• 步进电机控制：细分设置、脉冲定位控制。

• 变频调速技术：变频器面板操作、外部端子控制、多段速运行、模拟量调速。

• 工业通信网络：PLC与变频器基于PROFINET总线的通信控制，实现网络化集成调试。

• 传感与检测技术：接近开关、限位开关、编码器的应用与信号处理。

• 传统电气控制：电动机的继电器-接触器控制线路（正反转、顺序控制、星三角降压启动等）安装与排故。

• 综合应用项目：

• 小车运动机构的精确定位控制（综合伺服、传感器与PLC）。

• 四节传送带控制系统模拟。

• 邮件分拣系统模拟。

• 水塔水位自动控制。

核心设备配置清单

本平台配置齐全，开箱即用，满足高水平实训与考核要求。

配套工具与教学资源

平台配备完整的电工工具套装，包括万用表、剥线钳、压线钳、螺丝刀组套等，满足安装接线全部需求。同时提供详尽的实训指导书、设备手册及数字化教学资源，帮助教师轻松开展教学，助力学员高效学习。

应用领域与人才培养目标

本平台广泛服务于：

• 院校教育：职业院校、应用型本科的电气自动化、机电一体化等相关专业教学。

• 技能鉴定：人社部门、行业学会的维修电工、自动化装调工等工种的技能培训与等级认定。

• 企业内训：面向钢铁、汽车、机械制造、轻工等行业的在职员工技能提升培训。

通过本平台的系统训练，可培养以下紧缺人才：

• 工业自动化系统集成工程师

• 可编程控制器（PLC）程序设计员

• 工业触摸屏（HMI）应用工程师

• 智能装备与生产线的开发、调试与维修技术员

• 具备传统电气与现代控制技术的复合型高级电工
