一、 产品概述：安全、灵活、高效的实验教学解决方案

在现代电工电子实践教学中，一款性能卓越、安全可靠的教学设备至关重要。本通用电工实验台正是为满足电工技术、电气工程、机电一体化等相关专业的基础实验教学需求而精心设计的专业设备。它集成了全面的安全保护、灵活的模块化设计以及丰富的实验项目，旨在为学生提供一个从理论到实践、从认知到创新的完整学习平台。这台通用型电工实验台不仅适用于验证基础电路定律，更能完成复杂的电动机控制实验，是建设标准化电工实验室、提升学生实践动手能力的理想电工实验装置。

二、 核心产品特点：为教学而生的匠心设计

1. 全方位的安全防护系统：本通用电工实验台将安全置于首位。设备配备漏电保护开关、过载保护、接地保护等多重安全机制，关键接口采用高绝缘安全设计。独有的“试验按钮”可一键测试漏电保护功能是否正常，确保每次实验都在万无一失的安全环境下进行，完全符合国家教学仪器安全标准，是值得信赖的电工安全实验台。

2. 模块化灵活电路构建平台：实验台核心是桌面中央配备的通用电路板。该基板采用优质工程塑料注塑成型，表面均匀分布以九孔为一组的互联插孔。配合一系列透明元件盒，学生可以像拼搭积木一样自由、快速地在电路板上搭建从简单到复杂的各类电工实验电路。这种设计极大地激发了学生的创新思维与实践兴趣。

3. 透明可视化元件与便捷管理：

• 透明元件盒：所有电阻、电容、电感、开关等元器件均封装于透明塑料盒内，内部结构和连接一目了然。盒盖印制耐磨、清晰的永久性电路符号，便于学习和检查。

• 压卡式结构：元件盒采用免工具的压卡式设计，拆装维护极其简便，大大降低了损耗和管理成本。

• 一体化存储方案：所有元件盒、工具及导线均可分类存放于实验桌下方的左右储物柜中，使实验室整洁规范，极大减轻了教师的准备与整理工作量，实现了高效的电工实训室管理。

三、 详细结构组成与功能解析

本通用电工实验台结构设计科学，人机交互界面清晰，功能分区明确：

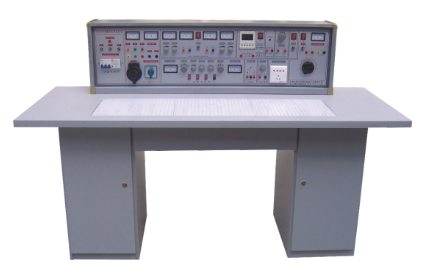

• 主体结构：实验台外壳尺寸为123×35×20cm，实验桌面为160×70cm，提供宽敞的操作空间。整体结构稳固耐用。

• 电源与控制系统（前面板）：

• A单元：三相四线电源输出，为动力设备实验供电。

• B单元：提供多档位（3-24V）交流低压电源。

• C单元：双路0-30V/2A可调直流稳压电源，具备预设式限流保护，是电子电工实验的核心电源。

• D单元：固定5V直流电源输出。

• E单元：0-240V连续可调交直流电源。

• 主控部分：包含总电源开关（带漏电保护）、三相电源输入输出指示、电压表、电压转换开关等，可实时监控三相电源状态。

• 多功能电源输出单元：

• 信号源与测量系统：

• 函数信号发生器：可输出正弦波、三角波、矩形波，频率范围宽（5Hz-550kHz），并内置频率计。

• 音频功率放大器：可用于放大电路实验或作为信号寻迹器。

• 单次脉冲源：提供正负脉冲对，适用于数字电路触发实验。

• 配套仪表：提供交流电压表、电流表及直流电表等，满足基本测量需求。

四、 主要技术指标

• 输入电源：三相四线制 AC 380V ±10% 50Hz

• 输出电源：

• 三相四线输出

• 交流低压：3, 6, 9, 12, 15, 18, 24V

• 直流稳压：双路0-30V/2A连续可调，固定5V/0.5A

• 交直流可调：0-240V/2A

• 信号源：

• 函数发生器频率范围：5Hz – 550kHz

• 波形：正弦波、三角波、方波

• 安全性能：

• 绝缘电阻：> 5MΩ

• 漏电保护：动作电流 ≤ 30mA

• 过载、短路保护：齐全

五、 丰富全面的电工实验项目

本通用电工实验台可支持超过70项实验，全面覆盖电工技术课程大纲要求：

• 电路基础与定律实验：基本电工仪表使用、元件伏安特性、电位电压测定、基尔霍夫定律、叠加原理、戴维南/诺顿定理验证、受控源研究等。

• 动态电路实验：一阶RC/RL电路响应、二阶电路过渡过程、LC元件特性研究。

• 交流电路与功率实验：正弦交流电路中RLC特性、RLC串联谐振、日光灯电路及功率因数改善、三相负载星三角连接、三相电路功率测量。

• 磁路与变压器实验：单相/互感变压器实验、磁路欧姆定律、同名端判定。

• 电动机与控制实验（核心特色）：三相异步电动机直接起动、Y-△降压起动控制、正反转控制、顺序控制、能耗制动控制。这些是电工技能考核的核心内容。

• 扩展与设计性实验：利用现有元器件还可完成二端口网络、选频网络、多种控制线路设计等综合性实验，满足课程设计和毕业设计需求。

六、 标准配置清单（每台）

本KC-18A型通用电工实验台提供开箱即用的完整配置，确保教学顺利进行。
