一、 产品概述：专为电子技术基础教学打造的理想设备

在电子信息技术飞速发展的今天，扎实的实践技能是人才培养的关键。本通用电子技术实训装置正是为电子信息、通信工程、自动化等相关专业量身定制的核心教学设备。它旨在通过系统的、模块化的电子技术实训，全面提升学生对常用电子仪器、集成电路及元器件的认知与应用能力，强化电路设计、调试与故障排查的动手实践技能。这套通用电子技术实训设备集安全性、灵活性、扩展性于一体，是建设现代化、标准化电子技术实验室的理想选择，能够全面支撑从基础验证到综合创新的多层次实训课程。

二、 核心产品特点与优势

1. 全面完善的安全保护体系：本电子技术实训装置严格遵循国家教学设备安全标准，内置接地保护、漏电保护、过流保护等多重安全机制，所有电源输出均设有保险装置，采用高绝缘安全型插座与护套导线，为师生创造一个绝对安全的电子技术实操环境。

2. 标志性九孔万能插件板：实训桌中央标配一块大型通用九孔万能插件板。该基板采用高强度ABS材料一体注塑成型，表面分布标准化的九孔插孔组，内部镶嵌126组一体化铜质嵌件。此设计为通用电子技术实训提供了极高的电路搭建自由度，元件插接牢固，布线清晰，可像拼装积木一样快速实现从简单到复杂电路的构建，极大激发学生的创新思维。

3. 透明化创新实训模块：所有电子元器件均封装于透明创新实训模块盒中。盒体透明，元件状态一目了然；盒盖印制耐磨、防刮的永久性电路符号。模块采用统一的压卡式结构，可与九孔板无缝、稳固对接，便于任意组合、重复使用与维护。这种设计使抽象的电路原理变得直观可视，是电子技术实训装置教学理念的重大革新。

4. 人性化存储与高效管理：装置配套专用的桌下储物柜，所有透明元件盒、工具、连接线均可分类、整齐存放。此设计极大提升了电子技术实训室的规范管理水平，减少了教师课前准备与课后整理的工作负担，使实训教学更加高效、有序。

三、 主要技术规格参数

• 输入电源：单相三线制 AC 220V ±10%，50Hz，适用于标准实验室环境。

• 整机功耗：≤ 1.0 KW，高效节能。

• 工作环境：温度-10℃ ~ +40℃；相对湿度 ≤ 90% (25℃)。

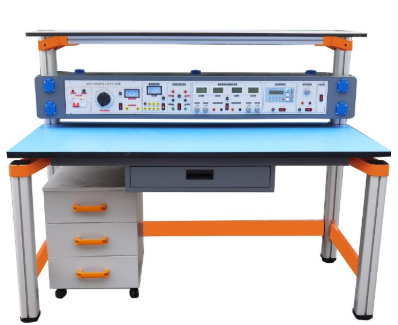

• 外形尺寸：实训桌 1600mm（长）× 700mm（宽）× 1500mm（高），结构紧凑，空间利用率高。

四、 装置结构与功能组件详解

本通用电子技术实训装置采用模块化、一体化设计，主要由以下功能部分构成：

1. 实训主机箱（控制与电源中心）：

• 结构：钢质箱体，双层亚光喷塑工艺，坚固耐用。

• 功能：集成电源控制、多种输出、信号源及测量单元。

• 电源系统：提供多路稳定可靠的直流稳压电源（如固定5V、可调0-30V）、多档位交流低压电源，满足不同电路供电需求。

• 信号源系统：配备基于DDS技术的高精度函数发生器，可输出正弦波、方波、三角波，兼具频率计功能，为模拟、数字电路实训提供标准信号。

2. 实训桌体与九孔插件平台：

• 桌体：采用高强度铝型材框架与环保抗腐桌面，承重能力强，结构稳固。

• 核心平台：桌面中央镶嵌35cm×90cm的通用九孔万能插件板，是进行所有电子技术实验的物理基础平台，支持所有透明元件模块的灵活插接。

3. 透明创新实训模块库：

• 包含电阻、电容、电感、二极管、三极管、场效应管、晶闸管、集成电路（运放、定时器、TTL/CMOS门电路）等数百种电子元器件，全部封装于标准化的透明元件盒内，管理、取用极为方便。

五、 覆盖广泛的实训项目内容

本通用电子技术实训装置可支持超过240个实训项目，全面覆盖模拟电路、数字电路的核心知识点，包括但不限于：

• 基础元件与电路实训：晶体二极管/三极管特性测试、基本放大电路（共射、共集）、功率放大电路、整流滤波稳压电路。

• 特色器件应用实训：场效应管放大电路、单结晶体管触发电路、晶闸管可控整流电路。

• 集成运算放大器实训：比例运算、加减法电路、积分微分电路、波形发生电路（RC桥式、方波、三角波）。

• 数字逻辑电路实训：

• 门电路功能验证（与、或、非、与非、或非等）。

• 组合逻辑电路：编码器、译码器、数据选择器、加法器。

• 时序逻辑电路：触发器（RS、D、JK）、计数器、寄存器、555定时器应用。

• 综合性与创新性实训：温度/光控/声控传感器电路、简易信号发生器、防盗报警器、电子门铃等实用电路的设计与制作。

通过以上系统的电子技术实训，学生能够建立起完整的电子技术知识体系与工程实践能力。

六、 标准配置清单（每台）

本通用电子技术实训设备提供开箱即用的完整配置，确保教学顺利进行。
