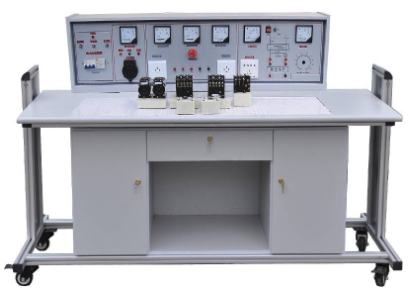

通用电力拖动实验台

通用电力拖动实验台

在现代工业自动化与电气控制教学中，掌握电动机及其控制线路的原理、安装与调试是核心技能。本通用电力拖动实验台正是针对这一核心需求研发的专业教学设备，旨在为学生提供一个安全、真实、高效的电机控制技能训练平台。本装置严格遵循国家电气安全标准，采用模块化、插拔式的创新设计，将复杂的电力拖动控制线路化繁为简，完美契合职业院校、技工学校及企业培训中心对电气控制与电机拖动课程的实训要求。它不仅是一套实验设备，更是一套完整的电动机控制教学系统，是建设高水平电力拖动实训室的理想选择。

二、 核心产品特点与教学优势

1. 多重安全保障，实训无忧：

   设备的核心是配备了三相漏电保护开关和带自锁功能的急停按钮，构成了电气安全与人身安全的双保险。一旦发生漏电或紧急情况，可瞬间切断总电源，为师生提供最高级别的防护。同时，工作电流、电压指示表实时监控，让操作过程透明可控，是名副其实的安全型电力拖动实验台。

2. 模块化创新设计，效率倍增：

   本通用电力拖动实训台的最大亮点在于其“即插即用”的模块化理念。所有关键电气元件，如交流接触器、热继电器、时间继电器、按钮、开关等，均已由专业工程师预先正确安装并接线在独立的透明元件盒上。学生进行实验时，无需使用螺丝刀进行繁琐的硬件固定与接线，只需将所需的元件盒像拼图一样插入通用实验底板，再用导线连接相应端口即可快速完成复杂控制线路的搭建。这种设计极大缩短了硬件准备时间，使学生能将精力集中在理解原理、分析电路和故障排查上，教学效率提升显著。

3. 立式示教屏，演示直观清晰：

   配套的立式示教屏可供教师将典型控制线路的元件盒进行集中展示与讲解。清晰的布局和放大的元件便于所有学生观察，极大地提升了理论讲解与实物对照的教学效果，实现了“教、学、做、看”一体化。

4. 完备的器件配置，开箱即用：

   整套通用电力拖动实验装置提供从电源控制、保护器件、执行器件到测量工具的完整配置。每套学生台均配备齐全的接触器、继电器、开关、电机及万用表、工具箱等，无需额外采购，保障了电力拖动课程教学的顺利开展。

三、 系统结构与标准配置（以30座实验室为例）

1. 学生实验单元配置

• 学生实验桌：15张，每桌供2人使用。尺寸1600×680×800mm，桌面坚固，中央镶嵌通用实验底板（90×35cm）。桌下设有专用元件储存柜，方便分类存放模块化元件盒，保持实验室整齐规范。

• 电源控制柜：总控台配备三相电源输入、漏电保护、急停、电压电流指示及分组控制功能，统一管理实验室用电安全。

2. 标准器材配置清单（每台学生单元）

以下是每套通用电力拖动实验台的标准配置，确保完成所有规定实验项目。

四、 核心实验项目：覆盖电机控制全技能

本通用电力拖动实验台支持完成以下24项经典电气控制线路实验，全面构建学生的电机控制知识体系与技能栈：

1. 电动机基本控制电路实验：

• 闸刀开关正转控制

• 接触器点动、自锁、具有过载保护的正转控制

2. 电动机正反转控制实验：

• 倒顺开关控制正反转

• 接触器联锁、按钮联锁、双重联锁的正反转控制

3. 电动机降压起动控制实验：

• 手动/接触器/时间继电器控制Y-△降压起动

• QX3-13型自动Y-△降压起动

• 定子绕组串联电阻降压起动（手动与自动）

4. 电动机制动控制实验：

• 半波整流与全波整流能耗制动控制

• 单相运行反接制动控制

5. 典型机床电气控制线路模拟实验：

• C620车床电气控制线路

• C6163车床电气控制线路

• 电动葫芦电气控制线路

6. 自动控制与联锁控制实验：

• 工作台自动往返行程控制

• 控制电路与主电路的联锁控制
