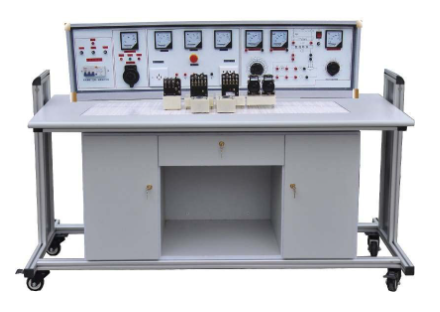

通用电力拖动实验台(带直流电机实验)

通用电力拖动实验台(带直流电机实验)

一、产品研制的核心价值与深远意义

为满足现代电力拖动实验室高效、安全、多功能的教学需求，我们成功研制了这款通用电力拖动实验台(带直流电机实验)。本设备的设计深度融合了教学实践与安全保障理念，其面世对推动院校实验室现代化建设具有深远意义。

在安全性能上，实验台的核心控制单元——电源控制柜，特别集成了高灵敏度的三相漏电保护开关与醒目的带机械自锁急停按钮，为实验师生构筑了双重人身安全防线，并极大保障了实验设备本体的运行稳定性。设备配备的高精度数显表头，能够实时、准确地指示工作电流与电压，功能丰富且直观实用。

在实验效率与便捷性方面，本通用电力拖动实验台进行了革命性设计。所有主要实验元器件，如交流接触器、热继电器、行程开关等，均已预先集成安装在专用的透明元件盒上。学生进行实验时，彻底告别了传统的螺丝固定与繁琐接线，只需将所需元件盒轻松插入桌面的通用底板插座，即可快速完成电路搭建，大幅提升了电力拖动实验教学效率。此外，教师示教台配备的立式高清晰度演示屏，确保了每一位学生都能清晰观看操作演示与理论讲解，优化了教学互动体验。

本设备的重大突破在于其卓越的集成能力。它不仅能全面覆盖教学大纲要求的各类交流电机拖动控制实验，更创新性地内置了完整的直流电机实验模块，是一款真正的交直流电机综合实验台。这一设计从根本上解决了长期以来院校在开展直流电机实验时面临的元器件采购困难、耗材管理复杂、实验课程难以系统化开设的痛点。将交、直流电机实验功能融于一体，为学校带来了多重效益：极大节省了宝贵的实验室空间，减少了设备管理与维护的人力投入，显著降低了实验室建设的总体资金成本。

综上所述，这款通用电力拖动实验台(带直流电机实验)以其卓越的安全性、便捷的操作性、丰富的实验项目以及极高的性价比，已成为新建或升级电力拖动实验室的理想选择，是助力学校提升实践教学质量、培养高素质电气工程人才的坚实平台。

二、产品结构与标准配备（以三十座实验室配置为例）

一套完整的实验室解决方案，不仅需要核心设备性能优异，其整体布局与配套也至关重要。以下是我们以三十座（即30个学生工位）为标准提供的配置方案。

1. 学生实验桌设计

• 数量：配备15台学生实验桌，每桌可供2名学生同时使用，促进协作学习。

• 尺寸：实验桌采用人性化设计，外形尺寸为160cm（长）× 68cm（宽）× 80cm（高），为学生提供了宽敞舒适的操作空间。

• 结构：桌面中央镶嵌通用插件板（尺寸：90cm × 35cm），这是进行所有电力拖动实验的核心区域。桌体下部设计有坚固的元件储存柜，方便学生规整存放个人工具及元件盒，培养良好的实验习惯。

2. 器材配备清单（每套学生单元配置）

为保障实验课程顺利开展，每套学生单元均配备齐全的器材。以下清单详细列出了通用电力拖动实验台(带直流电机实验)的核心组件（以单个学生单元为例，三十座则总量为此清单数量×15）：

四、可完成的实验项目内容

本通用电力拖动实验台(带直流电机实验)能够支持电力拖动课程绝大部分经典实验，特别是无缝涵盖了直流电机实验，内容全面，符合高级工及技师教学考核要求。

（一）交流电动机控制经典实验

1. 闸刀开关正转控制线路

2. 接触器点动与连续（自锁）正转控制线路

3. 具有过载保护的正转控制线路

4. 倒顺开关控制的电动机正反转线路

5. 接触器联锁、按钮联锁及双重联锁的正反转控制线路

6. 工作台自动往返行程控制线路

7. 接触器与时间继电器控制的串联电阻降压启动

8. 手动、接触器控制、时间继电器控制及自动Y-△降压启动线路

9. 半波与全波整流能耗制动控制线路

10. 三相异步电动机的反接制动控制线路

11. C620、C6163普通车床电气控制线路模拟

12. 电动葫芦电气控制线路模拟

（二）直流电动机专项实验（本设备核心特色）

1. 直流电机启动实验：掌握直流电动机的启动方法与特性。

2. 直流电机的调速实验：学习并实践改变电枢电压或励磁电流进行调速的方法。

3. 直流电机的反转实验：掌握通过改变励磁或电枢极性实现电机反转的原理与操作。

4. 直流电机制动实验：进行能耗制动等直流电机典型制动实验。
