电工操作实操台

电工操作实操台

一、产品核心定位：面向多专业的综合性实训平台

电工操作实操台是一款专为现代职业教育量身打造的多功能、模块化技能训练设备。本装置深度契合电气自动化技术、机电一体化技术、工业机器人技术、建筑电气工程技术、汽车电子技术等多个专业领域的核心教学需求，广泛应用于《电工技术》、《工厂电气控制》等课程的课内实验、课程设计、毕业设计及技能鉴定等关键实践环节。其设计完美支持“教、学、做、评”一体化的先进教学模式。

通过使用本电工技能实训装置，学生能够在高度仿真的工业环境中，系统掌握从基础安全用电知识、熟练使用各类电工工具仪表，到完成复杂照明线路安装、电机控制系统调试的全套技能。本设备特别注重培养学生的电气故障排查、民用配电处理及交直流电机系统维护等核心岗位能力，是学生考取电工操作证、初级/中级电工职业资格证书、迈向电气工程师、电气设备安装工等职业岗位不可或缺的实战训练平台。

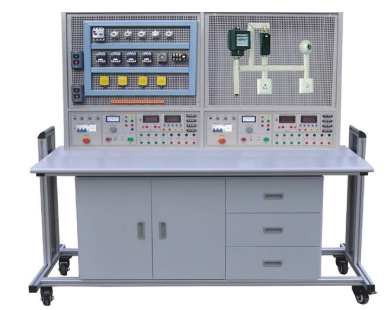

该装置采用经典的“实训桌+网孔板+模块化元器件”结构，学生可根据项目任务自由进行元件布局、线路安装与系统接线，高度还原工程现场。它不仅支持机床电气、电机控制、照明配电等经典线路的安装调试，其开放的架构更能灵活扩展，适应不断更新的教学与考核要求，是构建高水平电工实训室的核心装备。

二、核心产品特点：安全、灵活、高效

1. 开放式模块化设计：所有电气控制元器件均安装在标准工业网孔板上，布局灵活，拆装便捷。这种设计极大地方便了电工布线工艺训练，并能快速响应新实训项目的开发需求，实现功能的无限扩展。

2. 多重智能化安全保护：设备仅需接入三相四线380V电源即可工作，集成度高，节约空间。内置电压型、电流型双重漏电保护开关，并采用智能监控芯片实时监测全装置的短路、过载状态，一旦故障立即锁定并切断电源，必须手动复位方可恢复，从技术上杜绝了误操作风险。各电源输出均带有状态指示与电压显示，确保了电工安全操作的万无一失。

3. 独立双工位结构：独创的双组独立设计，使两个学生可在一台设备上同时进行不同项目的实训，电源、控制、保护系统完全独立，互不干扰，有效实现了教学资源利用最大化，提升了电工技能训练效率。

三、主要技术性能参数

• 输入电源：三相四线（或三相五线制）380V±5% 50Hz

• 工作环境：温度-10℃～+40℃，相对湿度＜85%（25℃）

• 装置容量：＜1.5KVA

• 外形尺寸：1500mm（长）×750mm（宽）×1650mm（高）

• 整机重量：约200kg

四、详细配置与功能说明

1. 电源系统：提供线电压380V和相电压220V两种工业标准电源，输入、输出均配备高亮度指示灯和数显电压表，工作状态一目了然。

2. 高精度测量仪表：

• 真有效值交流电流表：2只，量程0-5A，0.5级精度，具备超量程报警与保护、数据存储查询功能。

• 智能功率/功率因数表：2只，1.0级精度，可一键测量电路功率、功率因数，自动判别负载性质，是学习交流电路参数测量的理想工具。

3. 智能控制与保护单元：每组配备独立的启停与急停按钮。核心控制采用单片机监控，对过载、短路实现毫秒级响应与电源切断，故障排除后需手动复位，强制学生养成规范的安全操作习惯。

4. 配套元件与结构：提供降压启动、能耗制动电阻及整流二极管等配套元件。实训桌主体为优质钢结构，表面喷塑处理，桌面板采用防火防水高密度板，配有储物抽屉与柜体，满足电工实训器材的规范存放需求。

五、典型实训项目列表（基于电工操作实操台）

本电工考核装置支持以下三大类数十个经典实训项目，全面覆盖教学大纲与职业技能鉴定标准：

A. 照明与配电线路安装

1. 电工基本布线工艺训练

2. 两地、三地控制一盏灯线路安装

3. 声光控开关控制白炽灯电路

4. 日光灯电路接线与故障排查

5. 单相电度表直接与经互感器接线

6. 室内标准照明电路与配电板安装

B. 三相异步电动机经典控制线路

1. 电动机直接启动、点动与自锁控制

2. 接触器与按钮双重联锁的电动机正反转控制

3. 工作台自动往返控制（行程开关应用）

4. 三相异步电动机Y-△降压启动控制

5. 三相异步电动机串电阻降压启动与能耗制动控制

6. 电动机多地控制线路

C. 电气测量与故障分析

1. 交流负载功率与功率因数的测量

2. 基于智能仪表的电路参数测量

3. 针对上述所有线路的设置性故障分析与检修训练

六、标准配置元器件清单（单组）
