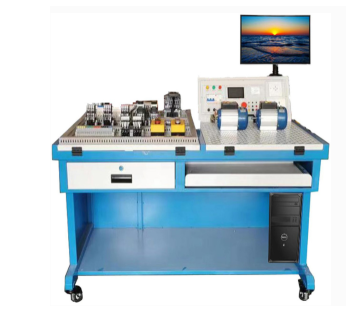

机电综实训考核平台
一、平台概述：一体化设计与核心价值
机电综实训考核平台 是专为现代机电类、自动化类高技能人才培养与职业技能鉴定考核而设计的综合性教学训练装置。本平台的核心定位在于深度融合“机”与“电”，强化学生的机电一体化系统集成、安装调试、故障诊断与维护等综合职业能力，完美对接智能制造产业对复合型人才的需求。
该平台不仅满足机电一体化专业通用核心技能的学习与训练，更创新性地集成了智能化技能评价系统、信息化考核管理平台以及机械装配虚拟仿真模块。通过“训-考-评”一体化的设计，确保学生在进行系统性技能训练的同时，能够获得实时、客观、精准的能力评价与反馈，是实现“教、学、做、评”闭环的先进实训考核装置。
平台主体由电气控制实训和机械装配调测两大功能模块有机组成：
电气控制实训模块：集智能电源管理、电气装调考核、电路自动检测、PLC编程与通讯、变频调速控制于一体。
机械装配实训模块：涵盖典型机械部件组装、整机装配工艺、装配精度测量及虚拟仿真练习等功能。
两大模块协同工作，全面覆盖了从电气控制系统安装、PLC编程到机械机构装配、机电联调的完整学习路径，是建设高水平机电实训室的理想核心设备。
二、平台核心构成模块详解
机电综实训考核装置 主要由以下核心模块构成，各模块协同工作，形成一个完整的训练与评价生态：
智能电源管理模块：负责整个平台的安全供电、电源状态监控与网络化电源控制。
电气装调考核模块：采用开放式网孔板设计，提供真实的工业元器件，支持学生自由进行电气线路的安装、接线与调试，是电气控制技能考核的主要载体。
电气实训与自动检测模块：内置电路检测系统，可对学员接线的正确性进行自动判断与提示，极大提高了教学效率与考核的公正性。
PLC与变频器控制模块：搭载主流品牌PLC与变频器，用于完成逻辑控制、运动控制、过程控制及变频调速等高级实训项目。
机械装配平台（可选配或集成）：提供典型的机械传动部件，用于训练学生的机械识图、工具使用、装配工艺及精度检测能力。
三、产品详细技术参数
输入电源：三相五线制 AC 380V ±10% 50Hz，满足工业标准供电要求，运行稳定可靠。
工作环境：温度-10℃～+50℃，相对湿度≤90%（25℃），无凝露，环境适应性强。
整机尺寸：长×宽×高=1400mm×860mm×1010mm，结构紧凑，布局合理，适合实训室布局。
整机功耗：≤1.8 kVA，节能环保。
安全保护：具有接地、漏电、过流、过载、短路等多重保护功能，符合国家相关安全标准，防护等级高，充分保障实训人员安全。
四、电气实训模块核心功能特点
开放式创新设计：采用高强度网孔板作为安装基板，学生可根据项目任务书自由设计并搭建各类电机控制线路、PLC控制回路，极大地锻炼了工程实践与创新能力。
人性化角度调节：独特的0-90度多角度调节机构，可根据使用者身高和操作习惯灵活调整网孔板倾斜角度，符合人机工程学，减轻操作疲劳，提升机电装配实训舒适度。
高效空间利用：网孔板式结构使得元器件的布局安装灵活便捷，线路走向清晰，空间利用率高，便于进行复杂系统的安装与故障排查训练。
工业级器件配置：所有低压电器、PLC、变频器、电机等均采用主流工业品牌产品，确保学生所学技能与产业现场无缝对接。
五、核心实训项目清单（基于机电综实训考核平台）
（一）电气控制基础与高级装调实训项目
1.1 掌握电气原理图、接线图的国家标准符号与识图方法。
1.2 掌握根据图纸正确选择、检测低压电器元器件的方法与规范。
1.3 掌握使用万用表等仪表检测常用电器元件好坏及参数的技能。
1.4 掌握使用仪表测量交直流电压、电流、电阻及判断通路的方法。
1.5-1.10 完成系列经典电动机控制线路安装与调试，包括但不限于：
三相异步电动机点动、自锁控制线路
三相异步电动机正反转控制线路（带互锁）
三相异步电动机连续与点动混合控制线路
三相异步电动机顺序启停控制线路
三相异步电动机多地控制线路
三相异步电动机Y-△降压启动控制线路（时间继电器控制）
（二）可编程控制器（PLC）应用技术实训项目
2.1 掌握PLC硬件接线、编程软件使用及基本逻辑指令的编程与应用。
2.2 掌握PLC的联机通信、程序上传下载与在线调试技术。
2.3-2.10 完成系列PLC控制实训项目，实现上述经典电气控制线路的PLC改造与高级控制，包括：
PLC控制电机启停、顺序控制、Y-△启动
PLC控制电机正反转、自动往返（配合行程开关）
利用PLC实现更复杂的三相异步电机多地控制、程序调试与优化。
（三）可选扩展实训项目（结合变频器等）
3.1 变频器面板操作与参数设置。
3.2 基于PLC的变频器多段速控制。
3.3 基于PLC的变频器模拟量调速（闭环控制）。
3.4 简单的机电一体化系统（如传送带启停、分拣等）联调。
六、机电综实训考核平台标准配置清单
序号 | 部件或器件名称 | 型号规格 | 数量 | 功能与备注 |
|---|---|---|---|---|
1 | 实训操作台 | 1400 * 860 * 1010mm | 1台 | 含角度调节机构、网孔板，为机电实训操作主体 |
2 | 智能电源控制模块 | 含RFID、以太网通讯 | 1套 | 平台智能管理核心，支持身份识别、电源管控、数据上传 |
3 | 可编程控制器（PLC） | 三菱FX3U-32MR | 1台 | 逻辑控制核心，用于PLC编程实训 |
4 | 变频器 | 三菱FR-E740 | 1台 | 用于电机调速控制实训 |
5 | 低压电器套件 | 主流工业品牌 | 1套 | 包括漏电开关、空气开关、熔断器、交流接触器、热继电器、时间继电器、按钮、指示灯、行程开关等，用于构建真实控制回路 |
6 | 三相异步电动机 | JW5024 | 2台 | 控制系统负载，用于各类启动、运行控制实验 |
7 | 配套工具 | 标准套装 | 1套 | 含剥线钳、压线钳、螺丝刀等电工常用工具 |
8 | 技术文档 | 设备说明书、实训指导书 | 1套 | 包含原理图、接线图、实训项目步骤等 |
