一、产品概述：核心定位与广泛适用性

通用智能型电工实验室成套设备 是专为新时代电工电子职业技能培训与鉴定所打造的一体化教学平台。本装置深度融合实训教学需求，旨在系统性提升学生的专业技术操作能力与问题解决能力，显著增强在岗人员的综合职业技能水平。该智能型电工实验台不仅广泛适用于高等院校、中等职业院校、技工学校的《电工学》、《电工原理》、《电工电子技术》等核心课程实验，更能通过丰富的实践环节有效激发学生学习兴趣，保障教学质量的高效达成，为企业持续输送理论基础扎实、技能过硬的高素质复合型技术人才。

二、产品核心特点：智能、安全、灵活、高效

1. 完善的智能化安全保护体系：设备集成多重电气安全防护机制，全面保障师生在各类电工实验操作过程中的人身与设备安全，是构建电工实验室安全环境的基石。

2. 齐全的模块化功能配置：提供覆盖交直流电路、电机控制、电子技术等多领域的实验模块，一站式满足从基础到进阶的多样化电工电子实验需求，极大提升学生的综合实践能力。

3. 通用的创新电路板设计：采用独特的九孔一组互联插孔式通用电路板，元件盒可任意拼插组合实验电路，直观展现电路原理，操作简便，极大增强了教学演示效果与学生理解深度。

4. 科学的压卡式维护结构：元件盒采用创新的盒体与盒盖压卡式结构，日常维护、元件更换拆装极为便捷，降低了实验室的长期运维成本。

5. 合理的人性化存储设计：所有电工电子实验元器件分类存放在实验桌下部的专用储物柜中，管理规范，存取方便，显著减轻了实验教师的准备工作负荷，提升了实验室管理水平。

三、实验台及操作桌结构解析

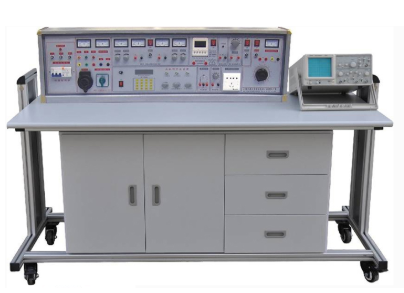

本套通用智能型电工实验室设备的实验台外壳尺寸经过人体工学优化，移动灵活，存放节省空间。内部集成三相保险座、电源输入输出模块、总开关、紧急按钮、状态指示灯等，确保实验流程安全可控。同时，配备齐全的接线座、高精度交直流电流电压表、电压转换开关等，使学生能够轻松完成各种复杂电路连接与测量任务，是理想的电工技能实训操作平台。

四、主要技术指标与配置（以24座标准实验室为例）

1. 核心电源与技术参数

• 输入工作电源：三相四线制，稳定度高，可靠性强。

• 输出电源及信号：包含三相四线、多档位交流低压、连续可调直流稳压电源、交直流调压输出等，全面覆盖不同实验项目的供电需求。

• 信号发生系统：内置单次脉冲源、函数信号发生器（可输出正弦波、三角波、矩形波），为模拟与数字电路实验提供精准信号源。

2. 实验室结构与标准配备

• 学生实验桌：共12台，每桌供2人使用。桌体尺寸160×70×80cm，坚固耐用。桌面中央嵌装35×90cm大型九孔通用电路板，构成学生进行电工实验操作的核心区域。

• 示教控制台：1台，配备通用电路板演示屏（160×70cm），可集中控制全部学生台的电源通断，便于教师进行统一讲解、演示与管理。

• 实验台主体：共13台（12学生桌+1示教台各1台），性能一致，满足分组与演示需求。

• 核心器材与元件：

• 动力设备：三相异步电动机13台。

• 控制器件：交流接触器（CJ10-10A）78只，时间继电器与热继电器各26只。

• 测量仪表：各类交直流电表117只，MF47万用表13只。

• 工具与元件单元盒：包含剥线钳、螺丝刀等全套工具，以及从电阻、电容、电感、二极管、三极管到集成运放等丰富的电子元器件单元盒，并配有透明元件盒，符号清晰，一目了然。

五、核心实验项目清单（基于通用智能型电工实验室成套设备）

本套设备支持完成涵盖电路原理、电机控制、电子技术在内的数十个经典实验项目，确保教学大纲全面覆盖：

1. 电工仪表使用与元件基础：电工测量仪表使用、元件识别检测、伏安特性测试。

2. 直流电路原理验证：基尔霍夫定律、叠加原理、戴维南与诺顿定理、电位电压测定、电源等效变换等。

3. 交流电路与磁路实验：正弦交流电路RLC特性、RLC串联谐振、日光灯电路及功率因数补偿、三相负载星三角连接、互感电路等。

4. 动态电路与网络分析：一阶、二阶电路瞬态响应，二端口网络研究，R-C选频网络。

5. 电机与电气控制：单相变压器实验、三相电动机启停控制、Y-△降压起动控制、顺序控制、能耗制动控制及各类继电接触器控制线路。

6. 扩展性基础电路实验：利用现有元件，还可灵活完成电阻串并联、电容充放电、欧姆定律验证、电桥应用、电路定理验证等数十个基础实验，完美支撑电工电子技术课程教学。

六、通用智能型电工实验室设备标准元件清单（每台）
