通用智能型电工实验室成套设备

通用智能型电工实验室成套设备

为积极响应国家职业教育与技能人才培养战略，我司精心研发了新一代通用智能型电工实验室成套设备。本装置专为高等职业院校、中等职业学校、技工院校及企业培训中心的电工电子职业技能培训、鉴定与考核而设计，旨在通过系统化、智能化的实训教学，全面提升学生的技术操作能力与就业人员的综合职业素养。它不仅完美适配《电工学》、《电工原理》、《电工电子技术》等核心课程实验要求，更能通过丰富的实践项目激发学习兴趣，保障教学质量，为社会与企业输送高素质、高技能的复合型电工技术人才。

一、 产品核心优势与特点

本套通用智能型电工实验室成套设备集安全性、通用性、智能性于一体，具备以下突出优势：

1. 完善的安全保护体系： 装置从电源输入到实验导线，全方位配备多重电气安全保护措施，包括漏电保护、短路保护等，确保实训教学全过程的安全可靠，是理想的安全型电工实训设备。

2. 功能齐全，配置强大： 集成了交直流电源、信号源、测量仪表及丰富的负载模块，能够满足从电路基础到电机控制数十项实验需求，构建了一个完整的电工技术综合实训平台。

3. 通用模块化创新设计： 核心采用通用九孔万能电路板，表面布设九孔一组的互联插孔。所有元器件封装于透明创新元件盒内，可像拼插积木一样在电路板上自由组合成各种实验电路，直观性好，极大地提升了实训的灵活性与趣味性。

4. 智能化管理便捷维护： 元件盒采用科学的压卡式结构，维修拆装极为方便。整套智能型电工实验台配套专用储存柜，所有元器件分类有序存放，显著提升了实验室管理水平，减轻了教师的课前准备工作负担。

二、 系统结构与技术指标

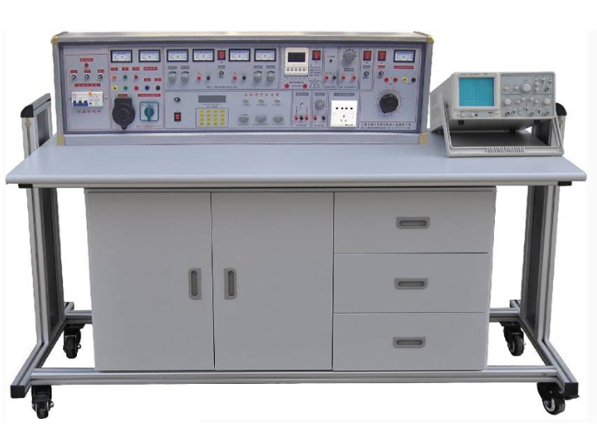

（一）实验台主体结构

实验台结构紧凑，外壳尺寸适中，便于实验室布局。内部集成三相电源输入、总开关、保险装置、电源指示、试验按钮等。面板配备齐全的接线座、电流电压表及转换开关，学生可独立完成各类电路的连接、测量与调试。

（二）主要技术性能

• 输入电源： 三相四线制，稳定可靠。

• 输出电源及信号：

• 三相四线交流电源输出。

• 多档位交流低压输出。

• 双路0-30V连续可调直流稳压电源。

• 0-240V连续可调交直流电源。

• 信号源：

• 单次脉冲源：输出正负脉冲对。

• 函数信号发生器：可输出正弦波、三角波、方波，频率范围宽，带数字显示。

三、 标准实验室配置方案（以24座为例）

一套完整的通用智能型电工实验室成套设备通常包含以下组成部分，构成一个高效的电工实验室成套解决方案：

1. 学生实验单元（12台）：

• 实验桌： 尺寸160×70×80cm，一桌两座。桌面中央固定35×90cm通用九孔电路板。桌下配备元件储存柜。

• 实验台主体： 每桌配一台，内含电源、信号源等核心功能。

2. 示教控制台（1台）：

• 配备通用电路板演示屏（160×70cm），用于教师集中讲解与演示。

• 可统一控制所有学生实验台的电源通断，实现智能化集中管理。

3. 核心器材与元件：

• 动力设备： 三相异步电动机13台。

• 控制电器： 交流接触器、热继电器、时间继电器共计百余只，满足复杂控制线路实训。

• 测量仪表： 交流直流电压电流表、万用表等一百余只，保障测量需求。

• 工具与元件盒： 配备全套工具（剥线钳、螺丝刀等）及电阻、电容、电感、变压器、集成运放等数十种透明创新元件盒（详见配置清单）。

四、 支持的核心实训项目

本套通用智能电工实训设备支持电工电子技术的全方位技能训练，实验项目涵盖三大领域：

（一）电工基础与电路分析

1. 电工仪表使用与元件识别检测

2. 电路基本定律验证（基尔霍夫、戴维南、叠加定理）

3. 交直流电路研究（RLC串并联、谐振、功率因数）

4. 动态电路分析（一阶、二阶电路暂态过程）

5. 磁路与变压器实验（互感、变压器特性）

（二）电动机与控制技术（核心技能）

1. 三相异步电动机的启动、运行

2. 三相电动机基本继电接触控制（点动、自锁）

3. 三相电动机正反转控制、顺序控制

4. 三相电动机Y-△降压启动控制

5. 三相电动机制动控制

（三）综合应用与扩展

利用标配元器件，还可扩展完成电阻网络、电容充放电、电桥应用、仪表扩程等数十项延伸实验，实现电工实验室设备的最大化利用。

五、 设备标准配置清单（每台学生单元）
