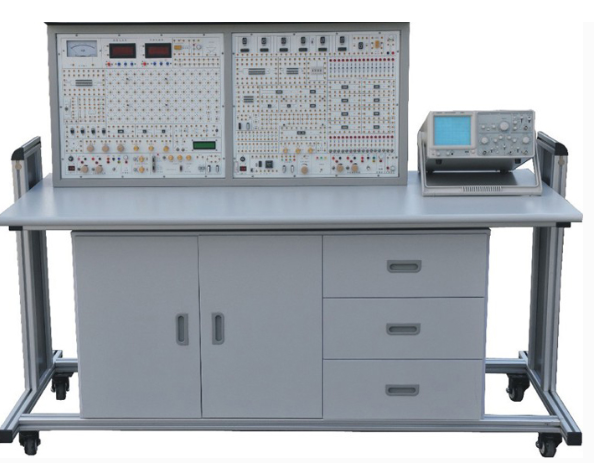

电子学综合实验装置
为精准契合我国高等院校及职业院校在模拟电子技术、数字电子技术与EDA技术应用领域的教学实验需求，我司充分吸纳各院校反馈，精心研发了这款全新的电子学综合实验装置。本装置严格对标课程教学大纲，全面覆盖基础实验、课程设计乃至高层次系统开发，不仅为常规实验教学提供坚实支撑，更为教师与研究生的科研创新及新实验开发构建了卓越的电子学综合实验平台。它既是现有实验室升级改造的理想选择，也是新建实验室快速高效开设实验课程的一站式电子学综合实训解决方案。
一、 装置核心优势：通用、可靠、直观
本电子学综合实验设备集众家之长，具备以下突出特点，确保教学与科研的卓越体验：
卓越的通用性与灵活性： 装置综合了国内各类院校电子课程的核心实验内容，实验的深度与广度可根据教学要求灵活调整，适配不同层次的教学需求，是一款真正的通用型电子学综合实验装置。
完善的配套性： 装置集成了实验所需的专用电源、信号源、测量仪表及高质量连接导线，性能、精度与规格均与实验需求紧密结合，配套齐全，开箱即用。
极高的接触可靠性： 关键连接部位采用大量镀银长紫铜管插座，用于插接各类元器件；集成块插座均为圆脚设计，配合高档弹性直插导线，确保了实验过程中接触的绝对可靠与稳定，数据测量精准。
优秀的直观性与易用性： 面板布局科学，图线符号清晰分明，方便学生快速识图、独立连线操作，有效锻炼学生的实践动手能力与电路调试技能。
二、 技术性能规格
输入电源： 单相三线 220V ±10%，50Hz
工作环境： 温度-10℃ ~ +40℃，相对湿度<85%（25℃），海拔<4000m
装置容量： <200VA
外形尺寸： 155cm × 80cm × 123cm
三、 装置功能与基本实验内容
本电子学综合实验装置能够稳定提供实验所需的各种直流、交流电源及信号源（示波器需自备），完美支持《模拟电子技术》、《数字电子技术》及《EDA技术及应用》的课程实验、课程设计及相关科研工作。
装置配备详实的实验指导书，学校可根据自身教学计划灵活选用或二次开发实验项目。
（一）模拟电路实验项目示例
常用电子仪器使用
晶体管共射极单管放大器
场效应管放大器
负反馈放大器与射极跟随器
差动放大器
集成运算放大器指标测试与应用电路等
（二）数字电路实验项目示例
晶体管开关特性测试
TTL/CMOS集成逻辑门功能与参数测试
组合逻辑电路设计与测试
触发器及应用（RS、D、JK）
计数器、移位寄存器及其应用
脉冲分配器与译码显示电路等
四、 装置核心配置与功能详解
本装置由实验控制屏与实验桌两大部分组成，其中控制屏的核心是功能强大、分区明确的数电与模电实验功能板。
（一）数字电路实验功能板
智能直流稳压电源： 提供±5V/1A固定输出及两路0.0～18V/0.75A连续可调电源，可通过串联获得更宽电压范围。+5V电源具备短路报警与软截止自动恢复保护，安全无忧。
多功能脉冲信号源：
计数脉冲：0.5Hz～300kHz多档连续可调。
BCD码基频与分频输出：基频可调，提供分频信号。
单次脉冲源：提供正、负脉冲输出。
完备的逻辑测试与显示单元：
五功能逻辑笔、LED指示灯、蜂鸣器、共阴数码管。
十六位逻辑电平输入指示与开关电平输出。
十六进制译码显示器。
高可靠性扩展接口： 配备多组高可靠圆脚集成块插座、镀银紫铜管插座，以及可装卸的固定线路实验小板插座，支持常规实验与数字EDA扩展（选配），满足电子学综合设计需求。
（二）模拟电路实验功能板
双路直流电源与信号源： 提供±5V/1A及两路0.0～18V/0.75A可调电源，另设-5V～±5V连续可调直流信号源。
多抽头交流电源： 提供0V、6V、10V、14V及带中心抽头的17V电源，均具备短路保护自动恢复功能。
高精度DDS函数信号发生器：
采用直接数字频率合成技术，输出正弦波、矩形波、三角波。
LCD液晶显示频率、波形、衰减值。
频率范围宽，可通过键盘直输设定；正弦波失真度低，方波占空比可调。
精密测量仪表： 配备量程分档切换的直流数字电压表与毫安表，测量精准。
丰富的外围器件与接口： 包含继电器、扬声器、振荡线圈、可控硅等多种器件，并设有多个圆脚集成块插座及固定实验小板插座，支持模拟EDA扩展（选配），构建了完整的模拟电子技术实验系统。
