电工•电子技术创新设计综合应用实训装置

电工•电子技术创新设计综合应用实训装置

为深度契合教育部“振兴21世纪职业教育课程改革和教材建设规划”精神，顺应高端技能型人才培养需求，我司重磅推出新一代电工·电子技术创新设计综合应用实训装置。本装置专为高职高专、技师学院及本科院校的电气、电子、机电一体化等专业量身打造，完美支撑《电工基础》、《模拟电子技术》、《数字电子技术》等核心课程的实验、实训、课程设计及毕业设计。它不仅仅是一个实验平台，更是一个激发学生创新思维、锻炼综合设计应用能力的开放式电工电子创新实训平台。

一、 设计理念：从验证到创新，从知识到能力

本电子技术创新综合应用设备突破了传统实验箱的局限，其设计核心在于实现教学重心从“验证书本知识”向“综合应用与创新设计”的根本性转变。我们以“能力培养为主线，技术应用为目标，贴近生产实际”为宗旨，通过精心配置的模块化组件，鼓励学生**, 像搭积木一样自由构建电路，独立完成从原理验证、电路调试到故障排查的全过程，充分挖掘其工程实践与创新潜能。

二、 核心技术规格

• 工作电源： 三相五线 AC 380V ±10% 50Hz

• 工作环境： -10℃ ~ +40℃；湿度 ≤90% (25℃)

• 整机尺寸： 1600mm × 700mm × 1900mm

• 整机容量： ≤ 1.0KVA

• 安全保护： 配备完善的接地保护、漏电保护（动作电流≤30mA），全部采用高绝缘安全型插座及带护套实验导线，安全性完全符合国家标准，为创新实训提供坚实的安全保障。

三、 核心功能特性：开放的创新实践平台

1. 模块化创新设计： 核心实训模块采用标准化塑料有机盒与PCB板结合，结构坚固，示教直观。学生可自由组合多样化的模块部件，自主搭建实验电路，实现从基础实验到复杂系统设计的无缝衔接。

2. 完备的资源支撑： 装置集成了全面的交直流电源、高精度函数信号发生器、智能测量仪表（电压、电流、功率表等），为学生创新设计提供了一个功能齐全、资源丰富的“电子工作台”。

3. 综合应用导向： 学生可在本平台上完成各类电工电子产品线路的安装、调试、故障诊断，并可进一步开展技能竞赛、科技开发等拓展活动，是理想的电工电子综合实训考核装置。

4. 维护便捷： 模块化设计使得维护与升级异常简便，学校可放心让学生动手操作，降低长期使用成本。

四、 核心功能模块单元详解

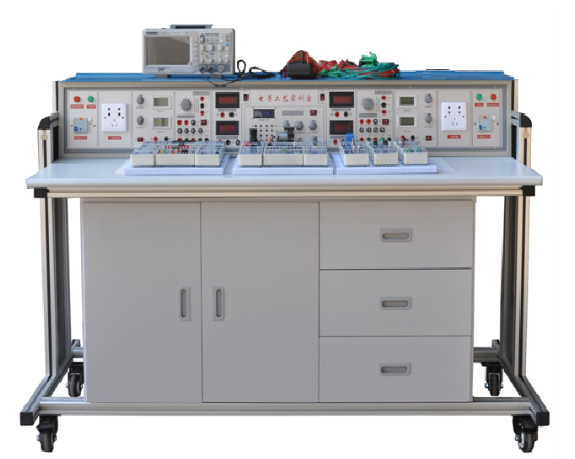

装置主体由电源仪表控制屏、创新实训模块、实训桌、储存柜等组成。

（一）电源仪表控制屏

采用铁质双层喷塑结构，铝质面板，集成以下单元，为创新实训提供强大动力与测量支持：

• 总电源与三相电源： 提供三相四线输入，及380V/220V可转换的安全隔离交流输出。

• 多路直流稳压稳流电源： 提供固定±12V、±5V输出，以及两路0-30V/2A连续可调、具有预设式保护功能的精密稳压稳流电源。

• 低压交流电源： 提供3-24V多档可调交流输出。

• 智能测量仪表： 包括直流电压/电流表、交流电压/电流表、交流功率与功率因数表，量程广，精度高，具备数字显示与通讯功能。

• 信号源： 包含DDS函数信号发生器（正弦波、方波、三角波，0.1Hz-2MHz）、数字频率计（100MHz）、连续与单次脉冲源、直流恒流源等。

（二）创新实训模块（核心）

本装置的核心价值体现在其极其丰富的模块化创新实训套件上，所有元件均采用透明创新元件盒封装，直观可靠，清单详见文末配置表。主要包括：

• 电工电子基础元件库： 涵盖从电阻、电容、电感、二极管、三极管、场效应管、晶闸管到IGBT、多种变压器、继电器等上百种元器件，满足基本电路搭建。

• 专项功能电路模块： 如稳压电源电路、运放应用电路、功率放大电路、单结晶体管触发电路、集成转换器电路、继电器驱动电路等，用于特定功能实训。

• 数字系统与显示模块： 包括多种集成插座底座、共阴数码管、LED点阵、交通灯模拟、编码开关、拨码盘、CP脉冲发生器等，支持数字系统创新设计。

• 传感器与应用模块： 集成声电传感器、气敏元件、光电测速、音乐芯片等，贴近实际产品应用，激发学生创新兴趣。

（三）人性化结构与配置

• 实训桌： 采用铝合金框架，带万向轮，移动灵活。桌面宽敞，适合进行小组创新设计项目。

• 储存柜： 用于分类存放大量透明元件盒与模块，管理有序。

五、 可完成的创新实训项目概览

本电工电子技术创新设计综合应用实训装置支持三大类超过数十个实训项目，由浅入深，体系完整：

（一）电工基础综合应用实训

1. 电气测量与仪表误差分析

2. 直流电路定理验证（基尔霍夫、戴维南、叠加定理）

3. 交流电路特性研究（RLC串联谐振、功率因数测量）

4. 磁路与变压器实验（互感、变压器特性）

5. 暂态过程研究（一阶RC/RL电路、微分积分电路）

（二）模拟电子技术综合应用与创新实训

1. 半导体器件特性测试

2. 单管/多级放大电路设计与调试

3. 集成运放各类应用电路（运算、比较、滤波）

4. 功率放大电路（OTL、集成功放）

5. 直流稳压电源设计与制作

6. 综合创新项目： 助听器、烟雾报警器、正弦波振荡器、直流电压变换电路等实用电路的制作与调试。

（三）数字电子技术综合应用与创新实训

1. 组合与时序逻辑电路功能测试与设计（编码器、译码器、计数器、移位寄存器等）

2. 555定时器典型应用

3. 综合系统创新设计项目： 声光控节能路灯、数字钟、环形计数节拍器、救护车报警电路、D/A转换应用等，培养学生系统级设计能力。

六、 装置标准配置清单（每台）

（注：电工电子透明元件盒详细配置清单包含电阻、电容、电感、半导体器件、集成电路插座、传感器、专用功能电路板等超过120个品类，具体见“表一”详细列表，为节省篇幅此处不重复列出，其全面性是实现创新设计综合应用的物质基础。）
