电子技术综合实验台

KCDTH-03B型电子技术综合实验台

为响应教育部“振兴21世纪职业教育课程改革和教材建设规划”的号召，我公司精心研发了新一代电子技术综合实验台。本装置严格遵循职业教育对实践教学的核心需求，集成了模拟与数字电子技术的核心实训功能，综合性强，实训内容丰富，是高职、中职、中专及技工院校完美适配《数字电子技术》、《模拟电子技术》等课程大纲要求的电子技术综合实验装置。对于学校快速建设高水平、现代化的电子实训室，本设备是高效、可靠的首选方案。

一、 技术性能卓越，保障稳定运行

本电子技术综合实验台在设计之初即秉持高标准，确保其在教学实训中的持久稳定与安全：

• 输入电源： AC 220V ±10%， 50Hz

• 工作环境： -10℃ ~ +40℃，相对湿度 <85% (25℃)

• 装置容量： < 0.5KVA

• 外形尺寸： 1500mm × 700mm × 1500mm (长×宽×高)

• 安全保护： 配备单相漏电保护开关，确保师生用电安全。

二、 系统化配置与强大功能

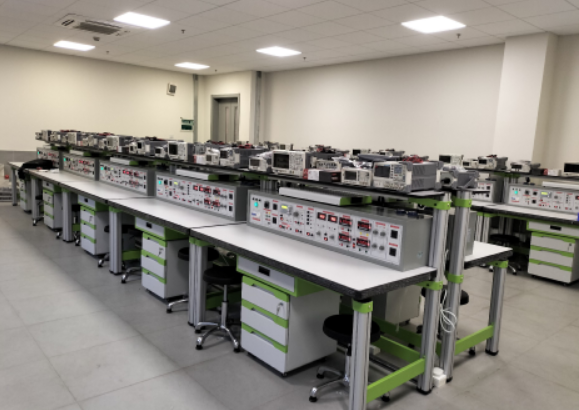

本电子技术实训台采用模块化、积木式设计，主要由实训主机箱、仪器架、电源控制箱、独立实训电路模块、实训桌（含磁吸式基座）、储存柜及学生凳等部分构成，形成一个完整的教学实训生态系统。

（一） 多功能实训主机箱

主机箱采用铁质双层喷塑结构，铝质面板，是电子技术实验装置的“心脏”，集成以下单元：

1. 交直流电源系统：

• 交流电源： 提供多组固定低压AC输出(0V, 6V, 10V, 14V, 17V)及0-240V连续可调交流电源（同时可整流为0-250V直流）。

• 直流电源： 提供±12V、±5V固定输出；两路独立的0-30V/2A连续可调稳压电源，具备短路、过载保护及自动换挡功能，并可串联扩展电压范围。

2. DDS函数信号发生器/频率计：

• 采用直接数字频率合成技术，输出高精度正弦波、方波、三角波。

• 频率范围0.1Hz~3MHz，LCD大屏显示，输出幅度可调，方波占空比1%-99%可调。

• 内置最高100MHz自动换挡频率计。

3. 智能测量仪表：

• 智能直流电压表（0-1000V）与智能直流电流表（0-5A），均采用数码中文显示，具备量程自动/手动切换、校准、通信等功能，精度高，可靠性强。

4. 辅助单元： 提供连续脉冲、单次脉冲、音频功率放大器等，满足全方位实验信号需求。

（二） 磁吸式模块化实训电路板（核心特色）

本装置最大的创新在于其模块化实训电路板系统。电路板采用PCB面板与磁吸固定机构，可牢固吸附于实训桌的公共磁吸基座上，取放极其便捷。

• 模拟电路实训模块（15块）： 涵盖从基础的晶体管放大电路（一、二）、波形发生、集成运放、功率放大、直流稳压电源，到高级通信电子线路实验模块，如电容三点式LC振荡器、集成乘法器调幅、同步检波、变容二极管调频、锁相环调制与解调等。模块设有测试点与故障设置开关，便于教学与考核。

• 数字电路实训模块（7块）： 包括DIP拓展电路（方便芯片插拔）、逻辑电平输出与显示模块、LED数码管与点阵显示模块、脉冲发生与逻辑测试笔等。配合数电选配芯片套件，可完成从门电路到数字系统（如数字钟）的全系列实验。

• 设计优势： 面板元件符号清晰、耐磨，导线插孔采用防转弹性插头，连接可靠。这种设计极大提高了实训效率与设备管理水平。

（三） 人性化结构设计

• 实训桌： 采用高强度工业铝型材及压铸框架（非焊接），结构牢固，承重超300kg。桌面配备磁吸式实训基座，适配所有实训模块。底部储存柜带万向轮，方便移动与收纳。

• 仪器架： 位于实训台顶部，稳固美观，用于放置示波器等外设。

• 学生凳： 钢木结构，经久耐用，符合人体工学。

三、 丰富的实训项目覆盖核心课程

本电子技术综合实验台可支持完成数十项经典实验，全面支撑教学大纲：

（一）模拟电子技术实训项目

1. 常用电子仪器使用

2. 单管/场效应管放大电路

3. 负反馈与差动放大器

4. 集成运放运算、比较器、有源滤波器

5. RC/LC正弦波振荡器

6. OTL与集成功率放大器

7. 串联型与集成稳压电源

8. 高频通信电路实验（特色进阶）：如幅度调制与解调、频率调制与解调、锁相环应用等。

（二）数字电子技术实训项目

1. 逻辑门电路功能测试

2. 组合逻辑电路分析与设计（SSI/MSI）

3. 触发器及应用

4. 时序逻辑电路分析与设计

5. 中规模集成计数器/移位寄存器应用

6. 序列信号发生器

7. 数字钟综合实验

四、 标准配置清单（每台）
