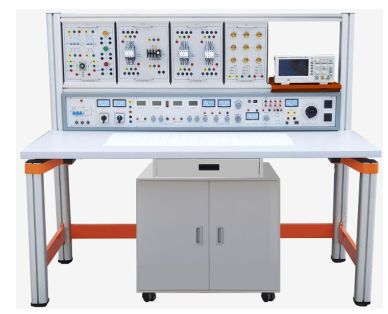

通用电工、电子技术实验室设备

通用电工、电子技术实验室设备

一、产品核心定位：重新定义电工电子实验教学

通用电工、电子技术实验室设备，是一款集电工技术、电子技术、电气控制及创新实验于一体的综合性、模块化高端教学平台。本装置专为高等院校、职业院校、技工学校的《电路分析》、《电工基础》、《电子技术》、《电机控制》、《PLC原理与应用》等核心课程而设计，完美支持课内实验、课程设计、毕业设计及技能竞赛。其采用“教、学、做、评”一体化理念，旨在通过高度仿真的工程环境，系统性培养学生从电路认知、元件检测到复杂系统设计、安装与调试的全链路实践能力，是建设现代化、标准化电工电子实验室的理想基石。

二、核心产品特点与优势

1. 积木式创新实验模式：装置核心为通用九孔万能插件板，采用高强度ABS注塑成型，表面密布互联互通的九孔插孔组，内部镶嵌126组一体化铜质嵌件。所有弱电实验元器件均封装于透明创新模块盒中，学生可像搭积木一样，在插件板上自由拼插组合电路，直观便捷，极大激发了学生的创新思维与实践兴趣。

2. 全方位的安全保护体系：严格遵循国家安全标准，配备接地保护、漏电保护、过流短路保护等多重防护。采用高绝缘安全插座及带护套的实验导线，主机内置智能监控系统，实时监测异常并切断电源，为师生人身与设备安全提供了电工实验安全保障。

3. 模块化透明设计：所有电子技术实验模块盒体透明，内部元件一目了然；盒盖印制耐磨电路符号，清晰美观。独特的压卡式结构，使维修、更换元件极为便捷，显著提升了实验室管理规范性与效率，大幅减轻教师课前准备工作量。

4. 灵活扩展的开放架构：实验桌中央标配大型九孔板，并可选配丰富的电气控制挂箱（如交流接触器挂箱、PLC挂箱等）及各类透明元件模块。这种开放式的电工电子综合实验台设计，可轻松应对从基础电路到复杂控制系统、从模拟电子到数字电子的全系列教学需求，并支持未来技术升级与内容拓展。

三、主要技术参数与配置

• 输入电源：三相五线 AC 380V ±10% 50Hz

• 工作环境：温度-10℃～40℃；相对湿度≤90%(25℃)

• 整机容量：≤1.0KVA

• 外形尺寸：1600mm（长）× 700mm（宽）× 1500mm（高）

• 安全标准：绝缘电阻>5MΩ，漏电保护动作电流≤30mA

四、系统详细构成

本套通用电工电子技术实验装置采用模块化结构，主要由以下部分组成：

1. 主体实验台：

• 电源系统：提供三相四线、多档位交流电压、双路可调直流稳压电源（0-30V）、固定5V/0.5A输出、0-240V交直流可调电源等。

• 信号源：采用DDS技术，可输出正弦波、方波、三角波，频率范围0.1Hz-3MHz，LCD显示，方波占空比可调。

• 测量仪表：内置高精度频率计（可达100MHz）、音频功率放大器等。

• 实验桌：采用高强度工业铝型材框架与E1级环保面板，结构稳固，承重性强。桌面中央固定35×90cm九孔万能插件板，为电路搭建核心区域。桌体配有储物柜，底部安装带刹车万向轮，移动灵活。

• 主机箱：铁质喷塑结构，集成全部供电、信号源、测量系统。

2. 功能模块与挂箱：

• 透明创新实验模块盒：涵盖电阻、电容、电感、二极管、三极管、运放、数字集成电路等上百种元件，用于电子技术基础实验。

• 电气控制实验挂箱：铝质面板，将接触器、继电器、按钮、指示灯等低压电器接线点引至安全插座，用于电机控制与电气实训项目，如电机正反转、Y-△启动等。

• 三相鼠笼式异步电动机：380V/180W，作为控制对象。

3. 数字化教学资源（可选配）：

• 在线教育课程开放平台：集成教务管理、课程资源、习题库、考试系统及虚拟仿真管理平台。

• 仿真教学软件：包括无纸化考核平台、电工安全作业培训软件、电子仪表仪器仿真教学软件（可仿真万用表、示波器、信号发生器等），实现“软硬结合”，提升教学信息化水平。

五、支持的经典实验项目清单

本装置支持的电工、电子、电气控制实验项目超过百项，以下为核心项目举例：

（一）电工技术与电路分析实验

1. 基本电工仪表使用与测量误差分析

2. 线性与非线性元件伏安特性测试

3. 电位、电压测定与电路电位图绘制

4. 基尔霍夫定律、叠加定理、戴维南定理验证

5. RLC串联谐振电路研究

6. 三相交流电路电压、电流测量及负载星/三角连接

7. 单相变压器特性与互感电路实验

（二）模拟与数字电子技术实验

1. 晶体二极管、三极管开关特性与放大电路

2. 集成运算放大器应用（比例、加/减、积分、比较器）

3. 整流、滤波、稳压电路（含集成稳压器）

4. 波形发生电路（RC正弦波振荡器）

5. 组合逻辑电路设计与验证（门电路、编码/译码器）

6. 时序逻辑电路实验（触发器、计数器、寄存器）

7. A/D、D/A转换器应用

（三）电气控制与电机拖动实训

1. 三相异步电动机点动、自锁控制

2. 三相异步电动机接触器联锁正反转控制

3. 三相异步电动机顺序控制与多地控制

4. 三相异步电动机Y-△降压启动自动控制

5. 工作台自动往返循环控制

6. 三相异步电动机能耗制动控制

（四）仪器仪表虚拟仿真学习（通过配套软件）

涵盖万用表、示波器、信号发生器、毫伏表、扫频仪等常用电子测量仪器的原理学习与虚拟操作，为学生实操前打下坚实基础。
