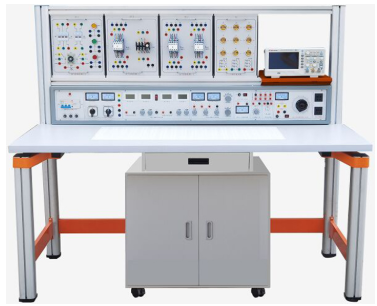

通用电工电子技术及电力拖动实验台
一、产品核心概述
通用电工电子技术及电力拖动实验台 是一款集电工基础、电子技术与电力拖动控制于一体的高端模块化综合教学实训平台。本装置专为高等院校、职业院校及技工学校的《电工技术》、《电子技术》、《电机与拖动》、《电气控制与PLC》等核心课程设计，完美融合“理论教学、实践操作、技能考核”三大功能。其核心设计理念是通过高度仿真的工程环境，系统性培养学生从电路基础认知、电子线路设计到复杂电机控制系统调试与故障排查的全方位工程实践能力，是构建现代化、高水平电工电子及拖动实验室的基石。
该电工电子及电力拖动综合实验平台 采用创新的模块化与开放式设计。其核心是位于实验桌中央的通用九孔万能插件板，采用高强度ABS材料一次注塑成型，表面均匀分布着相互联通的九孔插孔群，内部镶嵌126组一体成型铜质嵌件，提供总计超过1100个可靠连接点。所有弱电实验元件均封装于独立的透明创新实验模块盒中，学生可像搭积木一样，在插件板上自由、灵活地拼插与组合各类电路，直观便捷，极大激发了探索与创新思维。模块盒采用透明设计，内部元件一目了然；盒盖印制耐磨、清晰的电路符号。独特的压卡式结构使得元件的维修、更换极为方便，显著提升了实验室管理的规范化与效率。
二、系统结构与核心组件详解
本电拖实验实训台 采用高度模块化、可灵活配置的结构，主要由以下核心部件构成，确保了教学的实用性与前瞻性：
电源控制箱（主机箱）：
结构：采用优质冷轧钢板制造，双层亚光密纹喷塑工艺，搭配铝质面板，坚固耐用。
功能：集成多功能电源开关、保险装置、电源状态指示、高精度电压/电流表、转换开关及多种安全输出端子。
输出：提供三相四线交流电源、多档位低压交流电源、双路0-30V可调直流稳压电源（带过载保护）、固定直流5V电源、0-240V连续可调交直流电源等，完全满足电工电子电力拖动实验的多元化供电需求。
主体实验桌：
尺寸：1600mm（长）× 700mm（宽）× 1500mm（高），空间充裕。
材质与工艺：主体框架采用高强度工业铝型材，结合一次性压铸成型连接件，无需焊接，安装便捷，结构稳固。桌面采用25mm厚E1级环保防火板，承重性强。
核心区域：桌面中央固定35cm×90cm九孔万能插件板，为电路搭建主区域。
人性化设计：配有大型储物柜，用于存放实验模块及工具；底部配备4只带刹车的高强度万向轮，移动灵活，定位稳固。
功能模块与挂箱系统：
透明创新实验模块：包含电阻、电容、电感、二极管、三极管、集成电路等上百种电子元件封装盒，专用于电子技术基础实验。
电气控制与电力拖动实验挂箱：采用铝质面板，将交流接触器、热继电器、时间继电器、按钮、指示灯等低压电器以安全插座方式引出，专门用于完成各类电动机控制线路实训，如正反转、星三角启动等。
三相异步电动机：配备两台380V/180W铝壳电机，可作为独立的拖动负载，用于复杂的电力拖动控制系统实验。
辅助配件：包括挂箱支架（可灵活调节高度与位置）、移动矮柜、示波器架及符合人体工学的学生凳，共同构成完整的实验环境。
三、主要技术指标
输入电源：三相四线制 AC 380V ±10% 50Hz
工作环境：温度-10℃～+40℃；相对湿度 ≤85%（25℃）
整机容量：≤1.5KVA
外形尺寸：1600×700×1500mm
函数信号发生器：
采用DDS技术，输出正弦波、方波、三角波。
频率范围：0.1Hz ~ 3MHz，数字键控直接设定。
输出幅度可调，正弦波具衰减功能。
安全保护体系：
绝缘电阻：> 5MΩ
漏电保护：动作电流 ≤ 30mA
具备电压型、电流型多重漏电保护，单片机智能监控过载与短路，自动切断电源。
四、核心实验项目列举
本通用电工电子电拖实验装置 支持超过百项实验，全面覆盖教学大纲与职业技能标准：
（一）电工技术实验项目
基本电工仪表的使用与测量误差分析
线性与非线性电路元件伏安特性的测绘
基尔霍夫定律、叠加定理、戴维南定理的验证
RLC串联谐振电路的研究
三相交流电路电压、电流的测量及星形/三角形连接
（二）电子技术实验项目
晶体管共射极单管放大器
集成运算放大器的基本应用（比例、加减、积分电路）
整流、滤波与集成稳压电路
门电路、组合逻辑电路（编码器、译码器）实验
触发器、时序逻辑电路（计数器、寄存器）实验
（三）电力拖动与控制实验项目（核心特色）
三相异步电动机的点动与连续自锁控制
三相异步电动机接触器联锁的正反转控制
三相异步电动机的顺序启动与多地控制
三相异步电动机Y-△降压启动自动控制
工作台自动往返循环控制（行程开关应用）
三相异步电动机的能耗制动与反接制动控制
基于上述线路的故障设置与排查实训
