电工电子电拖综合实验装置

电工电子电拖综合实验装置

产品概述

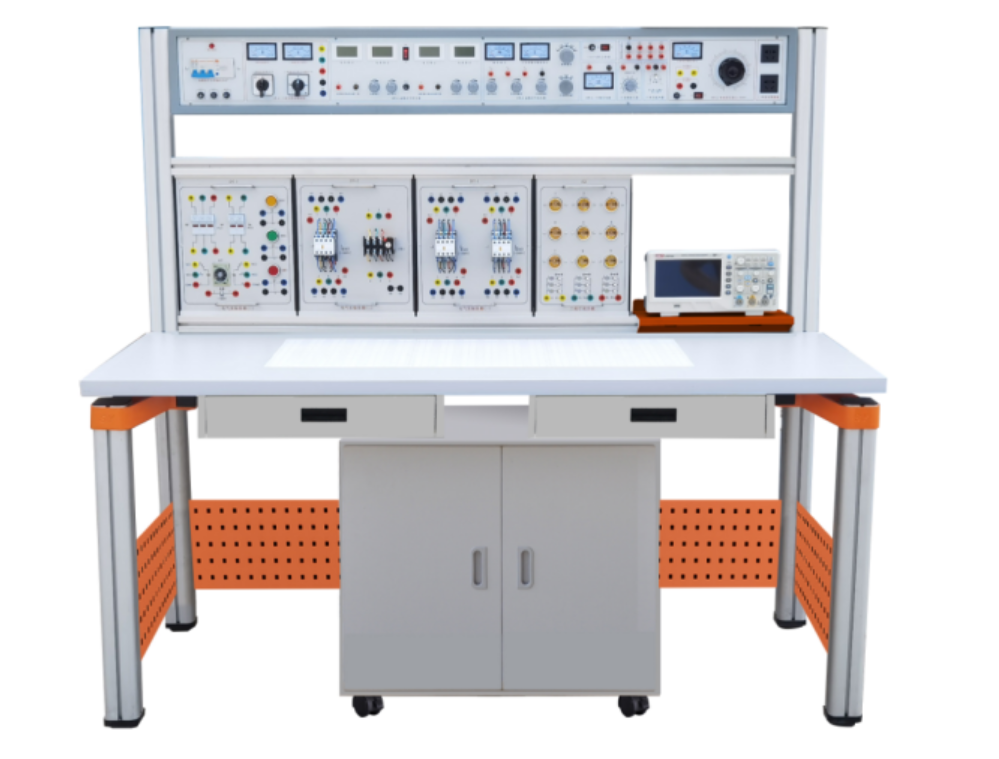

电工电子电拖综合实验装置是我司集多年研发经验，充分吸收国内先进实训理念与技术，精心打造的新一代高性能、综合性教学实训平台。本装置深度融合了“电路分析”、“电工基础”、“电工学”、“模拟/数字电子技术”、“电机控制”及“电力拖动”等核心课程的教学大纲要求，专为高等院校、职业院校、技工学校及企业培训中心的实验室建设、设备升级与实训课程开设提供了一站式电工电子电拖实训解决方案。其高度集成与模块化的设计，完美契合了现代电类课程实践教学的发展趋势。

核心产品特点

1. 高度集成，综合性强：一套设备即可覆盖电类基础课程的绝大多数实训项目，是真正意义上的多功能电工电子电力拖动实验台，避免了设备分散采购带来的管理不便与资源浪费。

2. 灵活拓展，适应性强：采用模块化、挂箱式积木结构，实训深度与广度可自由调整。用户可根据教学进度，轻松更换或添加部件以扩展新功能、开发新实验，实现从基础到高阶的无缝衔接教学。

3. 配套完整，开箱即用：从高精度智能仪表、多功能电源到专用安全实验导线，均按实训需求精准配套，性能匹配度高。电工电子电拖实训装置配套齐全，确保多组实验数据的一致性，极大方便了教师的集中指导与考核。

4. 直观安全，易于维护：整体布局科学合理，电源、仪表一目了然。各实训挂箱功能明确，透明创新模块使电路元件与连接清晰可见。装置配备漏电保护、过流保护等多重安全措施，是可靠的安全型电工电子实验设备。

强大实训功能

本综合型电工电子电拖实验装置可提供实验所需的全套资源：

• 丰富电源：包括三相/单相交流电源、可调直流稳压电源、恒流源、函数信号发生器（含频率计）等。

• 智能测量：配备真有效值交流电压/电流表、直流电压/毫安表、单相智能功率/功率因数表等。

• 全面模块：涵盖电路基础、交流电路、电子技术（模拟/数字）、电气控制等全套实训挂箱与透明模块。

• 执行机构：提供三相异步电动机、直流电机等，完整支持电力拖动与控制实验。

主要技术性能

• 输入电源：三相四线（或五线）380V ±10% 50Hz

• 工作环境：温度-10℃ ~ +40℃；相对湿度 <85% (25℃)

• 装置容量：<1.5KVA

• 外形尺寸：1600mm × 700mm × 1530mm

可完成的主要实验项目

本装置支持电工、电子、电力拖动三大方向上百个实验，是理想的电工电子与电拖综合实训平台。

（一）电工技术实验

包括基本仪表使用、电路定律验证（基尔霍夫、戴维南、叠加定理）、一阶/二阶动态电路、交流电路参数测量、RLC串并联谐振、三相电路测量、变压器特性、功率因数提高等近30个经典实验。

（二）模拟电路实验

涵盖单管/场效应管放大、负反馈放大、差动放大、集成运放运算电路、有源滤波器、RC/LC正弦波振荡、OTL/集成功率放大、串联/集成稳压电源等。更可选配完成幅度调制/解调、频率调制/鉴频等通信电路实验。

（三）数字电路实验

包含逻辑门功能测试、组合逻辑电路分析与设计、触发器应用、时序逻辑电路、中规模集成电路应用（计数器、译码器）、数字钟设计等。

（四）电力拖动实验

全面覆盖继电-接触器控制系统核心项目：三相电机直接启动、点动与自锁控制、正反转控制（按钮/接触器/复合联锁）、Y-△降压启动、工作台自动往返、反接制动、多地控制等。

系统配置清单（每台）

本电工电子电拖综合实验装置采用标准配置，确保开箱即可构建完整实训环境。
