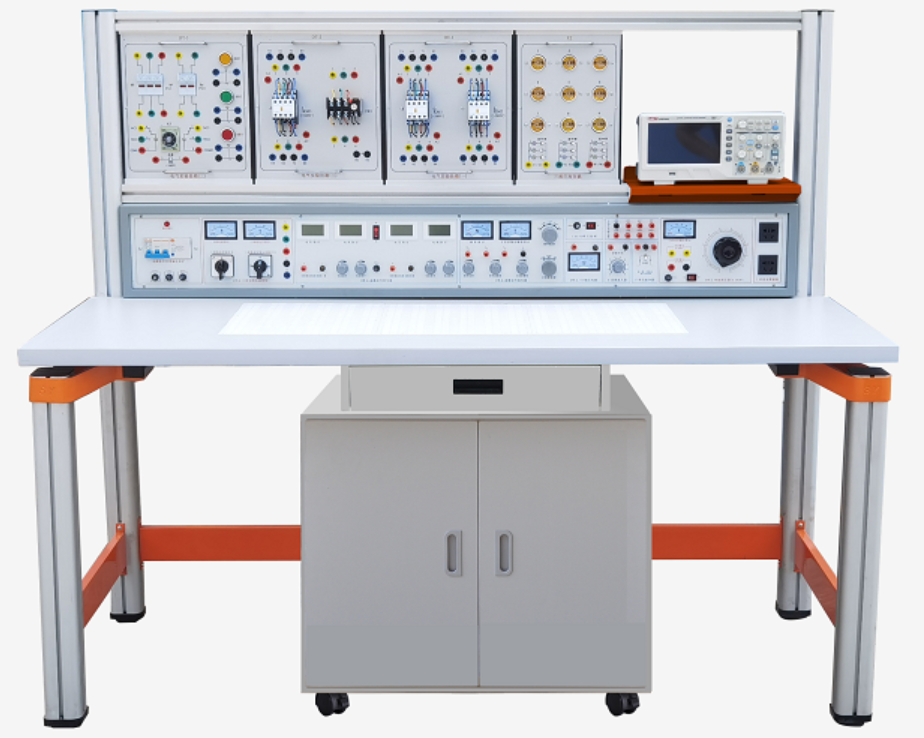

通用电工电子技术及电拖实验台
产品核心优势概述
通用电工电子技术及电拖实验台是一款集成电工基础、电子技术及电力拖动控制于一体的高性能综合性教学实训设备。本实验台严格遵循现代职业教育标准设计，以完善的安全保护措施和齐全的实验功能，满足高等院校、职业院校及培训机构对电类课程实践教学的全面需求。其核心设计理念在于通过模块化、透明化、积木化的创新结构，实现安全、直观、高效的实训操作，显著提升教学效果与管理水平。
引领创新的核心特点
本设备作为多功能电工电子实训平台，其突出特点体现在以下几个方面：
极致安全的操作环境：实验台集成多重电气安全保护，包括漏电、过载保护开关，为师生提供符合国家标准的安全型电工电子实验环境。
革命性的“积木式”实验模式：设备核心是独有的通用九孔万能插件板系统。该板由高强度ABS注塑，表面分布九孔互通单元，内部精密嵌入126组一体成型铜质嵌件，提供总计1134个高可靠性插孔。所有弱电实验均通过独立封装透明创新元件盒完成，学生可像搭积木一样自由组合电路，极大激发了创新思维与实践兴趣。
直观透明的教学体验：透明元件盒使内部电阻、电容、晶体管等元件一目了然；盒盖印刷永久耐磨的电路符号。独特的压卡式结构使维修拆装异常便捷。元器件规范存放于实验桌底部的移动储物柜，实现了实验室的标准化、高效率管理，将教师从繁重的准备工作中解放出来。
模块化装置结构详解
本通用型电工电子电拖实验台采用灵活的模块化结构，主要包含以下组件，支持自由组合实验：
（一）智能电源控制箱（实验台“动力核心”）
控制箱尺寸为146×20×25cm，集供电、控制、测量、信号源于一体，布局清晰，操作安全。
主控与保护：总开关带漏电与过载保护，配有测试按钮。三相电源输入输出状态通过指示灯与电压表实时监控。
多功能电源输出单元：
A单元：三相四线电源输出。
B单元：3V、6V、9V、12V、15V、18V、24V多档低压交流电源，带电流指示。
C单元：双路0～30V/2A连续可调直流稳压电源，具备短路保护与预设限流功能。
D单元：固定5V/0.5A直流稳压输出。
E单元：0～240V连续可调交直流电源。
信号与测量系统：内置采用DDS技术的功率输出函数发生器/频率计（0.1Hz-3MHz）、音频功率放大器及单次脉冲源，满足各类波形实验与测量需求。
（二）高强度专业化实验桌
坚固结构：规格1600×700×1500mm，主体采用工业铝型材与压铸框架连接（非焊接工艺），承重超300kg，坚固耐用。
核心工作区：桌面中央镶嵌超大尺寸（35×90cm）通用九孔万能插件板，为电路搭建提供广阔平台。
人性化设计：后部集成可调电气挂箱支架，底部配备带刹车万向轮的储物柜，使电工电子电拖综合实训平台的整理、移动与收纳变得轻而易举。
（三）全面的实训功能模块套件
透明元件创新模块库：提供从电阻、电容到集成电路的数百种透明封装元件，符号清晰，耐用性强。
电气控制实验挂箱（4个）：包含交流接触器、热继电器、时间继电器、按钮、行程开关等低压电器，所有接线点已引至安全插座，确保电力拖动控制实验的安全与便捷。
执行机构：配备三相鼠笼式异步电动机（380V/180W）2台，用于真实的拖动控制实训。
主要技术性能指标
输入电源：三相四线制
输出电源：涵盖交直流稳压、可调电源，如前述各单元。
函数信号源：输出正弦波、方波、三角波，频率精度高，幅值≥10V。
安全规格：绝缘电阻 > 5MΩ，漏电动作电流 ≤ 30mA，打造安心实训环境。
覆盖全面的实验项目体系
本实验台是真正的电工电子与电拖综合教学设备，可支持三大方向数百个实验，构建从认知到创新的完整技能培养路径。
（一）电工技术实验（超过60项）
从基本仪器使用、元件识别、伏安特性测绘，到核心定理验证（基尔霍夫、戴维南、诺顿）、动态电路研究、交流电路分析、三相电路与功率测量、变压器互感实验等，夯实电路基础。
（二）模拟与数字电子技术实验（超过240项）
展现其作为高级电子技术实验台的强大功能：
模拟电路：晶体管放大电路、集成运放应用、功率放大、信号发生与振荡、直流稳压电源等。
数字电路：逻辑门电路、组合与时序逻辑设计、触发器、计数器/译码器应用、555定时器等。项目设计由浅入深，支持综合创新。
（三）电力拖动控制实验（13项核心项目）
专注于工业主流的继电-接触器控制技术：
三相电机直接起动、点动与自锁控制
具有电气互锁的正反转控制
星-三角（Y-△）降压起动控制（手动与自动）
工作台自动往返行程控制
三相异步电动机反接制动
多地控制线路
标准配置清单（KCDTH-03D型）
本通用电工电子电拖实验台提供开箱即用的完整配置，每台包含：
电源控制箱 1台
高强度实验桌（含九孔插件板及支架）1张
透明创新元件盒 全套（电阻、电容、电感、半导体、集成电路等，详见清单）
电气控制挂箱 4个
三相异步电动机 2台
工具与连接线 1套（安全叠插导线、钳子、螺丝刀等）
学生凳 2张
储物柜、示波器架、防护垫 各1
