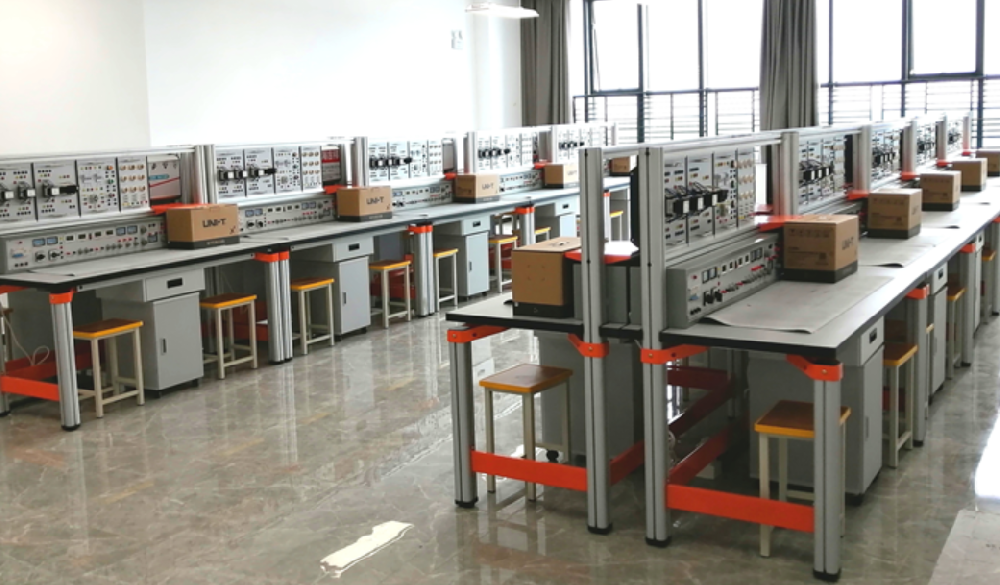

产品概述与核心优势

通用电工电子技术实验台是一款集安全性、全面性及创新性于一体的综合性教学实训设备。它专为满足高等院校、职业院校及培训机构在电工学、电路分析、模拟与数字电子技术等核心课程的实验需求而设计。本实验台采用模块化、透明化设计，具备完善的保护措施与齐全的功能，旨在为学生提供一个直观、安全、高效的实践操作平台，显著提升教学效果与实验室管理水平。

引领设计的特点

1. 全方位安全保障：实验台配备接地保护、漏电保护等多重安全机制，符合国家相关安全标准。采用高绝缘安全插座及带护套的高强度实验导线，从根本上保障了师生的人身与设备安全，是值得信赖的安全型电工电子实训台。

2. 创新的“积木式”实验模式：核心在于独特的通用九孔万能插件板系统。该板由高强度ABS材料注塑而成，表面分布九孔互通单元，内部精密嵌入126组一体成型铜质嵌件，提供总计1134个高可靠性插孔。所有实验均通过独立封装透明创新元件盒完成，学生可以像搭积木一样自由组合、搭建电路，极大地激发了学习兴趣与创新能力。

3. 直观透明的教学体验：透明元件盒使内部电阻、电容、晶体管等元器件一目了然；盒盖印刷耐磨的电路符号，清晰美观。科学的压卡式结构使元件的维修与更换异常便捷。所有元器件分类存放于实验桌底部的移动储物柜内，实现了实验室的规范化、高效率管理，极大减轻了教师的准备工作负担。

主要技术指标

• 工作电源：三相五线 AC 380V±10% 50Hz

• 工作环境：温度-10℃～40℃；相对湿度≤90%(25℃)

• 外形尺寸：1600mm（长）×700mm（宽）×1500mm（高）

• 整机功耗：≤1.0KW

• 安全保护：绝缘电阻>5MΩ，漏电动作电流≤30mA。

装置构成详解

本通用型电工电子教学实验台采用模块化设计，主要由以下部分构成，支持灵活组合：

（一）多功能综合主机箱

主机箱采用铁质双层喷塑结构，铝质面板，集成所有电源、信号源及测量仪表。

• 输入电源：三相五线 AC 380V ±10% 50Hz。

• 输出电源及信号系统：

• A单元：三相四线输出。

• B单元：3V、6V、9V、12V、15V、18V、24V多档交流低压输出。

• C单元：双路0～30V/2A连续可调直流稳压电源，具备过载、短路及预设限流保护。

• D单元：固定5V/0.5A直流稳压输出。

• E单元：0～240V连续可调交直流电源。

• F单元：外接仪器220V电源插座。

• 信号源与测量：

• 功率输出函数发生器/频率计：采用DDS技术，产生高精度正弦波、方波、三角波，频率范围0.1Hz~3MHz，内置高精度频率计。

• 单次脉冲源、音频功率放大器等一应俱全。

（二）高强度模块化实验桌

实验桌主体采用工业铝型材及压铸框架连接，桌面为25mm厚环保饰面板，承重超300kg。中央标配超大尺寸（35×90cm）九孔万能插件板作为核心操作区。桌体后部集成可调支架，用于悬挂电气挂箱。底部配备带万向轮的移动储物柜，使整个电工电子综合实训平台的布局整洁、移动灵活。

（三）全面的实训功能模块

1. 透明元件创新模块库：提供从基础电阻、电容到集成电路的数百种透明封装元件，满足各类电路搭建需求。

2. 电气控制实验挂箱（3个）：

• 挂箱一：交流接触器2只

• 挂箱二：交流接触器1只，热继电器1只

• 挂箱三：时间继电器1只，按钮（红、黄、绿）

• 另配灯座负载挂箱，所有接线点引至安全插座。

3. 执行机构：配备三相异步电动机（380V/180W，△接法）1台，用于基础电力拖动实验。

（四）配套学生凳：钢木结构，经酸洗、磷化、静电喷塑处理，坚固耐用。

覆盖广泛的核心实验项目

本通用电工电子技术实验台支持电工、电子两大方向超过300个实验项目，构建了从基础到综合的完整教学体系。

（一）电工与电气控制实验（超过70项）

涵盖电路分析、电机控制的核心内容：

• 电路基础：基本仪表使用、元件伏安特性、电路定理验证（基尔霍夫、戴维南、叠加）、动态电路、交流电路参数测量、谐振电路、三相电路等。

• 电气控制：三相电动机的直接起动、点动与自锁控制、正反转控制（接触器联锁、按钮联锁、复合联锁）、星-三角（Y/△）降压起动控制（手动与自动）等经典继电接触器控制线路。

（二）模拟与数字电子技术实验（超过240项）

展现其作为多功能电子技术实验台的强大实力：

• 模拟电路：晶体管特性与放大电路（单管、多级、差动、功率放大）、集成运算放大器应用、信号发生与处理电路、直流稳压电源等。

• 数字电路：逻辑门电路功能测试、组合逻辑与时序逻辑电路分析与设计、触发器、计数器、译码器、555定时器应用等。项目设计由浅入深，全面支撑电子技术课程教学与课程设计。

标准配置清单（KCDTH-03C型）

本通用电工电子技术实验台提供开箱即用的完整配置，确保实验教学顺利开展。
