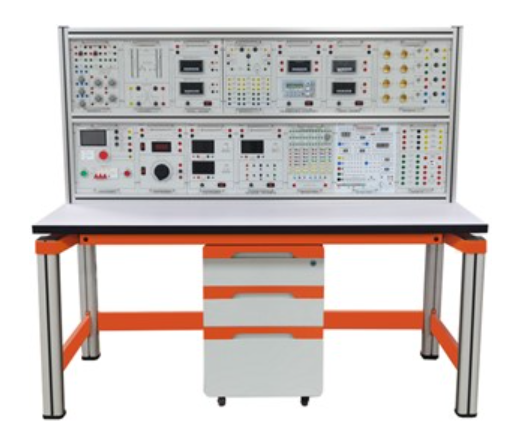

电工电子综合实训平台

电工电子综合实训平台

平台概述与核心定位

电工电子综合实训平台是一款集电工技术、电子技术、电气控制及综合技能实训于一体的现代化、模块化教学实验系统。本平台严格遵循高等院校及职业院校的电工电子类课程教学大纲设计，旨在构建一个安全、智能、灵活且功能全面的综合性电工电子实验教学环境。它不仅是学生验证理论、锻炼实践能力的理想工具，更是教师开展高效、多样化教学的得力助手。

核心功能与技术特点

1. 一站式综合教学功能：平台能够全面支持《电路分析》、《电工技术》、《电路原理》、《模拟电子技术》、《数字电子技术》等多门核心课程的实验与实训需求，是真正意义上的多功能电工电子实训台。

2. 高精度智能测量系统：配套仪表全部采用数字化、智能化设计，具备人机对话功能。所有仪表均设有可靠的过载、短路等保护功能，测量数据精确，有效培养学生的规范化操作与数据分析能力。

3. 模块化灵活架构：整体采用先进的模块化电工电子教学平台设计理念。电源、仪器仪表及各类实验电路均设计为独立挂箱式结构，各模块任务明确，接口统一。学校可根据自身教学计划和预算，灵活选配或后期扩展升级模块，极大地提高了设备的利用率和投资效益。

4. 全方位安全保障体系：

• 配备电压型与电流型双重漏电保护装置，实时监测，一旦发生漏电立即报警并切断电源。

• 所有电源输出及仪表均具备完善的保护功能。

• 实验连接线及插座采用强弱电不同结构的安全设计，完全实现防混插、防触电，确保电工电子实训过程的绝对安全。

5. 工业级人性化设计：操作面板采用2mm厚铝板，经现代彩色喷描技术处理，标识永久清晰。平台结构稳固，尺寸约为1650mm×720mm×1540mm，外观与高校实验室环境高度契合。

技术性能指标

• 输入电源：三相四线（或三相五线）AC 380V ±10% 50Hz

• 装置容量：< 1.5kVA

• 外形尺寸：约1650mm（长）×720mm（宽）×1540mm（高）

覆盖广泛的实验实训项目体系

本智能电工电子实验设备可完成四大类超过140个实验实训项目，构建了从基础到综合、从验证到设计的完整教学链条。

（一）电工基础与电气控制实验（1-53项）

涵盖电路基本定律、定理验证（欧姆定律、基尔霍夫定律、戴维南定理、叠加原理等）、交直流电路特性、动态电路研究、三相电路、变压器互感器以及三相异步电动机的经典继电接触器控制（点动、自锁、正反转、星三角降压启动等）。

（二）模拟电子技术实验（54-97项）

包括半导体器件特性测试、晶体管基本放大电路、场效应管放大、集成运算放大器应用（比例、加减、积分微分运算）、信号发生器设计（正弦波、方波、三角波）、功率放大电路、直流稳压电源设计与调试等。

（三）数字电子技术实验（98-135项）

涵盖逻辑门电路功能测试、组合逻辑电路设计与应用（编码器、译码器、数据选择器、加法器）、时序逻辑电路（触发器、计数器、寄存器）、脉冲波形产生与整形电路（555定时器应用、单稳态、施密特触发器）等。

（四）电工电子综合技能实训（136-142项）

侧重于设计性与应用性，包括运算放大器综合应用、受控源设计、万用表（电流、电压、欧姆表）设计、互感器应用、整流滤波电路设计、报警与过流保护电路设计等，有效提升学生的工程实践与系统设计能力。

平台主要配置详述

本电工电子综合实训平台由以下核心部件构成，配置完备，开箱即可组建高水平实验室。
