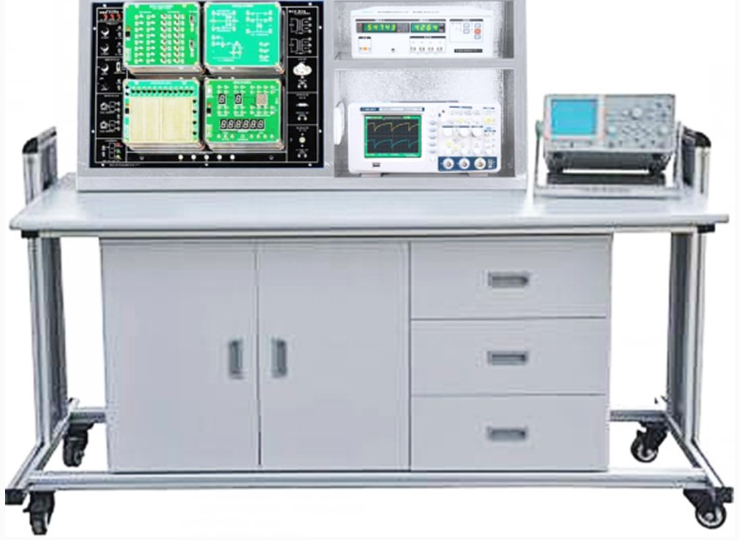

电工电子线路综合实验实训装置，作为中职教育中的重要教学工具，巧妙地将电工和电子技术的理论知识与实用技能相结合，展现出高度的实用性、易学性和趣味性。这一装置不仅体现了中等职业教育的特色，更在就业导向的教育理念下，为电气工程与智能控制、机械电子工程、汽车服务工程、焊接技术与工程、计算机科学与技术、机械制造与自动化等多个专业的学生提供了丰富的实验教学资源。

一、装置概述

电工电子线路综合实验实训装置采用模块化设计，包含数字电路实验单元、模拟电路实验单元、电路原理实验单元，这种设计使得实验教学更加灵活多变。同时，装置具备防反接设计，实现了短路保护及自动恢复功能，确保了实验过程的安全性。

装置配套使用的单元电路模块尺寸适中，每个模块正面都有中英文标识，方便学生理解和操作。模块底盒采用透明亚克力材质，既防尘防潮又方便观察电路结构。此外，模块还配有专用供电及固定插座，与实验挂箱配套使用，整体外观精美而耐用。

在供电方式上，单元电路模块上集成了两种供电方式，既可以通过实验箱底板供电，也可以脱离实验箱底板，通过外部供电独立进行实验。这种设计使得装置的使用更加灵活方便，满足了不同实验场景的需求。

装置主要由实验箱主体和实验模块搭建组成，实验箱主体采用高密度复合材料、铝合金包边、不锈钢铰链铆接而成，坚固耐用。实验箱主面板采用优质PCB材质，具有良好的导电性和稳定性。

二、实验资源

电工电子线路综合实验实训装置配备了丰富的实验资源，为实验教学提供了有力支持。

在电源输入方面，装置支持AC220V±10%50Hz的电源输入，保证了实验的稳定性。在电源输出方面，装置提供了多种可调直流电源输出和固定电源输出，同时设有短路保护自动恢复功能，确保实验过程的安全可靠。

此外，装置还提供了交流电源输出、信号源（函数发生器）、正负输出单次脉冲以及三态逻辑测试笔等实验资源。这些资源可以满足不同实验课程的需求，帮助学生更好地理解和掌握电工电子技术的理论知识与实践技能。

同时，装置还提供了灯泡负载、功率电阻和直流电机负载等实际元器件，让学生在实验过程中能够接触到真实的电路元件和电子设备，提高他们的动手能力和实践操作技能。

综上所述，电工电子线路综合实验实训装置以其独特的设计和丰富的实验资源，为中职教育中的实验教学提供了有力的支持。它不仅能够帮助学生掌握电工电子技术的理论知识，更能够培养他们的实践操作技能和创新精神，为他们未来的职业发展奠定坚实的基础。

三、实验模块详述

（1）电工基础实验模块系列

① 电路基础一模块

此模块配备了常用电阻、电容、二极管及色环电感等元器件，可完成多种基础电路实验及创新实验，帮助学生掌握电路基本构成。

② 电路原理一与二模块

这两大模块专注于电路定理的学习与实践，包括基尔霍夫定理、叠加原理、互易定理、戴维南定理等，通过开关切换轻松搭建不同实验电路，深化学生对电路原理的理解。

③ 动态电路一与二模块

专注于动态电路特性研究，包括R、L、C特性测试，一阶、二阶动态响应，RC串并联选频等实验内容，帮助学生掌握动态电路的分析方法。

④ 有源滤波器模块

此模块设计了多种有源滤波器实验，如二阶有源低通、高通、带通及带阻滤波器，帮助学生理解滤波器的原理与应用。

⑤ 电压电流表模块

配备直流电压表和电流表，方便学生在实验中实时观测电压电流变化，提高实验精度。

（2）模拟电路实验模块系列

⑥ 晶体管放大电路一与二模块

专注于晶体管放大电路的学习，包括单管、两级放大电路，负反馈放大电路，以及场效应管放大电路等，帮助学生掌握放大电路的基本原理与调试技巧。

⑦ 波形发生电路模块

此模块设计了RC、LC正弦波振荡器等实验，帮助学生理解波形发生器的原理与制作。

⑧ 集成运放电路模块

专注于集成运算放大器的应用，提供多种实验电路，帮助学生掌握集成运放的基本特性与使用方法。

⑨ 功率放大电路模块

此模块设计了OTL功率放大电路、集成功率放大电路等实验，帮助学生理解功率放大器的原理与实现。

⑩ 直流稳压电源电路模块

专注于直流稳压电源的设计与制作，包括整流、滤波、稳压等电路，帮助学生掌握电源电路的基本原理与调试方法。

（3）数字电路实验模块系列

11 DIP拓展电路一、二、三模块

提供多种规格的锁紧插座和面包板，方便学生扩展使用各种数字芯片，自由搭建实验电路，拓展实训内容。

12 逻辑电平输出电路模块

此模块设计了TTL三态输出电路、TTL电平输出单元等，提供丰富的逻辑电平资源，满足数字电路实验的需求。

13 LED显示电路模块

配备共阴数码管、共阳数码管及8*8LED点阵等显示单元，可完成各种LED基础显示实验及数字时钟实验，增强学生对数字电路应用的理解。

14 数电选配芯片套件

提供一套完整的数字逻辑芯片，满足常规数字电路实验和创新实验的需求，帮助学生深入了解数字电路的工作原理。

通过以上实验模块的详细介绍，可以看出电工电子线路综合实验实训装置在中等职业教育中扮演着举足轻重的角色，它不仅能够帮助学生掌握电工电子技术的理论知识，更能够培养他们的实践操作技能和创新精神，为他们未来的职业发展奠定坚实的基础。

五、配置表

六、实验内容

1、电工部分

实验一　电位、电压的测定及电路电位图的绘制

实验二　基尔霍夫定律的验证

实验三　叠加原理的验证

实验四　电压源与电流源的等效变换

实验五　戴维南定理和诺顿定理的验证

实验六    最大功率传输条件测定

实验七　受控源VCVS、VCCS、CCVS、CCCS的实验研究

实验八　RC一阶电路的响应测试

实验九  二阶动态电路响应的研究

实验十　R、L、C元件阻抗特性的测定

实验十一　RC选频网络特性测试

实验十二　单双T网络频率特性测试

实验十三　R、L、C串联谐振电路的研究

实验十四　双口网络测试

实验十五   负阻抗变换器

2、模拟电路部分

实验一  常用电子仪器的使用

实验二  单管放大电路的测量

实验三　场效应管放大器

实验四　负反馈放大器

实验五　差动放大器

实验六  集成运放基本运算电路

实验七  集成运放比较器

实验八  集成运算放大器的有源滤波器

实验九  RC正弦波振荡器

实验十　LC正弦波振荡器

实验十一　低频功率放大器（Ⅰ）─OTL 功率放大器

实验十二　低频功率放大器（Ⅱ）─集成功率放大器

实验十三　集成稳压器稳压电源

实验十四  串联型晶体管稳压电源

3、数字电路部分

实验一  数字电路实验基础

实验二  集成逻辑门电路的逻辑功能

实验三  组合逻辑电路的分析

实验四  数据选择器

实验五  小规模组合逻辑电路的设计

实验六  中规模组合逻辑电路的设计

实验七  触发器

实验八  同步时序逻辑电路的分析

实验九  中规模集成时序逻辑器件的应用

实验十  同步时序电路的设计

实验十一  序列信号发生器

实验十二  数字钟
