通用电工电子电拖实验台

通用电工电子电拖实验台

通用电工电子电拖实验台是职业院校、技工学校及企业培训中心进行电气技能教学的核心实训设备。本文将深度解析KCDTH-03F型实验台的卓越性能、创新设计及其广泛的教学应用，为您选择高性能电工电子实验台提供专业参考。

一、产品核心特点与设计优势

该型号通用电工电子电力拖动实验台集电工技术、电子技术和电力拖动技术于一体，体现了高度的集成化与模块化设计思想。

1. 完善的安全保护与强大功能：实验台配备齐全的安全保护措施，符合国家相关安全标准。其核心是通用九孔万能插件板，该板主体采用高强度ABS注塑成型，表面分布多组互通的九孔单元，内部精密嵌有126组一体成型铜质嵌件，总计提供1134个插孔，为电路搭建提供了极高的可靠性与便捷性。

2. 创新的模块化实验模式：所有弱电实验元件均封装于透明创新实验模块盒中。这些模块盒可像积木一样，在九孔万能插件板上自由组合，快速搭建各类电路。盒体透明，内部元件一目了然；盒盖印刷永不磨损的电路符号，美观清晰。独特的压卡式结构使维修拆装极为方便，极大提升了教学效率与设备使用寿命，是理想的电拖实验教学设备。

3. 规范化管理：所有元器件分类存放于实验桌下方的专用储存柜内，使实验室整洁规范，大幅减轻了教师的准备工作负担，提升了管理效能。

二、主要技术规格参数

• 工作电源：三相五线制 AC 380V±10% 50Hz

• 工作环境：温度-10℃～40℃；相对湿度≤90%(25℃)

• 整机尺寸：1600mm（长）×700mm（宽）×1500mm（高）

• 整机功耗：≤1.0KW

• 安全保护：具备接地保护、漏电保护（动作电流≤30mA），采用高绝缘安全插座及带护套实验导线，安全性远超常规电工电子实验装置。

三、设备组成结构详解

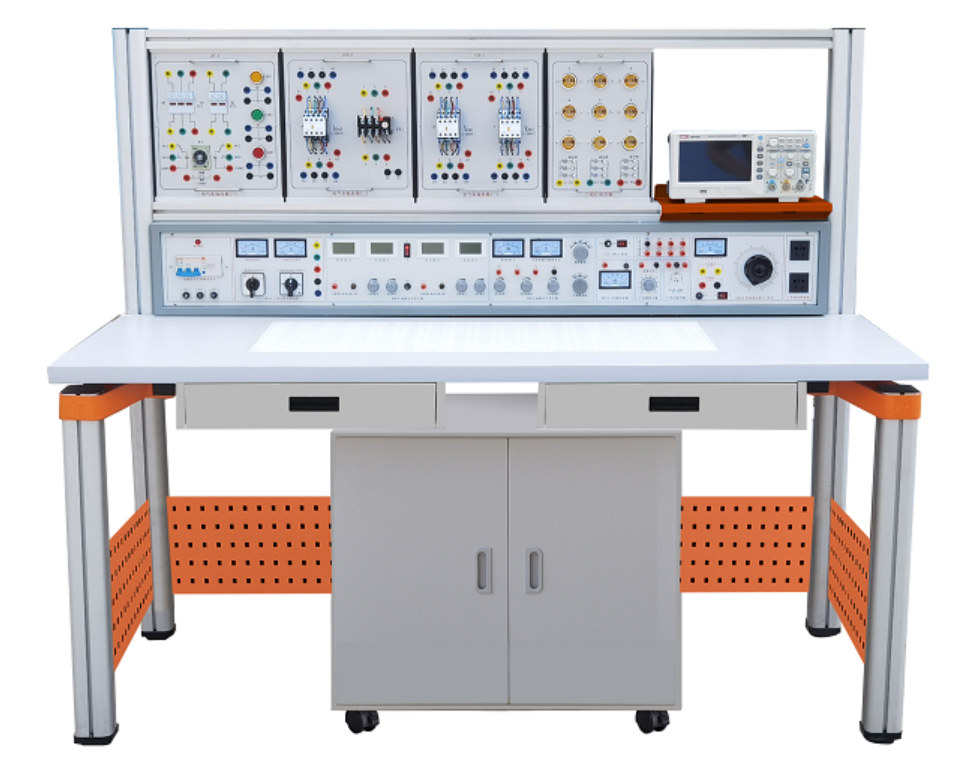

本装置由主机箱、实验桌、电气控制挂箱、透明模块、学生凳等构成，结构稳固，组合灵活。

（一）高性能综合主机箱

箱体为铁质双层喷塑，面板铝制。左侧集成交直流电源、信号源、测量仪表；右侧提供多组外部仪器电源接口。

• 输出电源：

• A单元：三相四线输出

• B单元：多组交流低压输出（3V,6V,9V,12V,15V,18V,24V）

• C单元：双路0～30V/2A可调稳压电源（具备过载、短路、预设限流保护）

• D单元：直流稳压5V/0.5A输出

• E单元：0～240V连续可调交流电源

• 信号与测量系统：

• 功率输出函数发生器/频率计：采用DDS技术，频率0.1Hz~3MHz，波形精度高。

• 数字式频率计：测量范围高达100MHz。

• 单次脉冲源、音频功率放大器等一应俱全。

（二）人性化实验桌结构

桌体采用高强度工业铝型材框架，搭配25mm厚E1级环保板材桌面，承重超300公斤。独特的“一桌两座”设计，中央标配超大尺寸（35cm×90cm）九孔万能插件板。桌体后部集成可灵活调节的电气挂箱支架，整体设计现代，布局科学。

（三）丰富的实验模块与挂箱

1. 透明元件创新模块：涵盖电阻、电容、电感、二极管、三极管、集成电路等数百个元件，均采用透明封装，满足电工电子电拖综合实验的所有需求。

2. 电气控制实验挂箱：提供4个专用挂箱，包含交流接触器、热继电器、时间继电器、按钮、行程开关等低压电器，所有接线点均已引至安全插座，确保电力拖动控制实验的安全与便捷。

3. 驱动电机：配备三相鼠笼式异步电动机（380V/180W）及直流电动机（220V/50W）各一台。

四、所支持的实验项目概览

该通用型电工电拖实验装置可完成三大类超过200项实验，充分满足教学大纲及拓展需求：

（一）电工基础实验（约50项）

包括基本定律验证（基尔霍夫、戴维南等）、交流直流电路、暂态过程、三相电路、变压器与互感器等实验。

（二）模拟与数字电子技术实验（超过150项）

涵盖晶体管特性、放大电路、运算放大器应用、功率放大、直流电源、数字门电路、触发器、时序逻辑电路、555定时器应用等。

（三）电力拖动与控制实验（17项）

包括三相电机直接起动、正反转控制、Y-△降压起动、行程控制、反接制动、多地控制及直流电机的起动、调速、制动等经典继电接触器控制线路。

实验项目提示：以上仅为部分列举，利用该实验台丰富的模块，用户还可自行开发、组合出更多综合性、设计性实验项目。

五、标准配置清单（每台）

本实验台提供从核心主机、实验桌、全套透明创新模块、电气控制挂箱到电机、工具连接线的完整配置（详见原文详细清单），用户开箱即可开展教学，是建设高水平电工电子实训室的优选方案。
