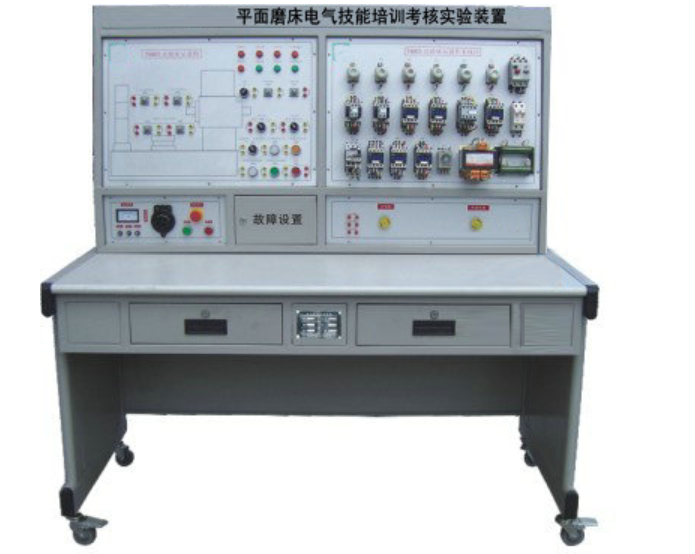

平面磨床电气技能培训考核实验装置
一、产品概述
“平面磨床电气技能培训考核实验装置”是一款专为高等教育、职业教育及职业培训领域设计的高标准教学设备。本装置针对电气工程、自动化技术及相关专业的学生、学员，以及各地维修电工职业技能鉴定机构的培训与考核需求而开发。它真实模拟了平面磨床的电气控制系统，能够用于课堂理论讲解、电气控制原理演示及实际操作训练。
该装置所有电气元件均采用工业实际应用的器件，使学习环境与真实工作场景高度一致。因此，它不仅适用于院校日常教学，也完全满足社会电工职业培训中，针对机床电气维修专项技能的训练要求，并已成为多个职业资格鉴定考核中的指定设备。本装置有效解决了以往依赖真实机床进行教学所带来的成本高昂、设备不足、教学组织困难等问题，显著提升了学生的实践动手能力与故障排除技能，以合理的投入实现了优异的教学效果，是培养高层次电气维修人才的理想设备。
二、适用范围
本装置核心功能在于平面磨床电气控制系统的模拟与电气故障排除技能考核。它主要适用于：
大中专院校、职业技术学校的电气自动化、机电一体化等专业课程教学。
社会培训机构开展电工上岗证、技能等级证书的实操培训。
市县各级维修电工鉴定所（站）进行技能考核与评定。
企业内针对在岗员工的电气维修技能提升训练。
三、技术性能参数
输入电源：三相四线制，交流380V ±10%，50Hz。
工作环境：温度范围-10℃～+40℃；相对湿度＜85%（在25℃条件下）；海拔高度低于4000米。
装置容量：整机功耗＜1千瓦，节能高效。
外形尺寸：1410mm（长）× 725mm（宽）× 1535mm（高），结构紧凑，节省实验室空间。
四、装置基本配置
电源控制面板（铝质面板）
交流电源系统：提供带漏电保护功能的三相市电（380V），确保供电安全。
多重安全保护体系：集成电压型与电流型漏电保护装置，对线路及设备漏电进行快速响应，瞬间切断电源，全面保障操作者人身安全。
主令控制及图示板（铝质面板）
面板集中安装了平面磨床的所有主令控制电器（如按钮、开关）及状态指示灯。所有机床操作指令均可在此面板上完成，指示灯实时反映机床相应动作状态。
面板表面丝印有清晰的平面磨床外观示意图，使学员能直观建立设备整体印象，将电气控制与机械结构相关联。
元器件安装板
板上直观安装了全套低压电气元件，包括断路器、熔断器、交流接触器、热继电器、控制变压器等。所有元件触点动作可视，便于学员观察工作原理与状态变化。
三相异步电动机组
配置三台380V三相鼠笼式异步电动机，分别模拟平面磨床的三大核心动力部件：砂轮电动机、冷却泵电动机和液压泵电动机。
智能故障设置箱
设有32个故障设置开关（K1-K32）。其中K1至K24用于典型电气故障的模拟设置，K25至K32为备用扩展接口，满足教学考核的灵活性与扩展性需求。
专用实验桌
实验桌采用优质钢材框架，双层亚光密纹喷塑工艺，坚固耐用。桌面为防火、防水、耐磨的高密度板。
设计人性化，配有两个大容量抽屉，方便存放工具、图纸及资料。桌体底部装有四个带刹车的方向轮和可调支撑脚，便于设备移动、定位与水平调节，适应不同的实验室布局要求。
五、实验项目与教学主要内容
本平面磨床电气技能培训考核实验装置可支持以下核心实验与技能训练项目：
低压电器认知：使学生熟悉平面磨床电气控制系统中各类常用低压电器的结构、工作原理及特性。
电气原理图分析：训练学员在电气原理图的指引下，运用仪表测量、逻辑分析等方法，精准定位预设故障点所在线路。
实操技能强化：通过反复的接线、调试、测量操作，显著提升学员在机床电气控制方面的动手能力和实战技能水平。
典型故障排除：通过排除装置模拟的各类常见机床电气故障，使学员掌握系统的故障诊断与维修流程，积累维修经验。
技能考核平台：教师或考评员可利用故障设置箱灵活设置多种故障组合，将其作为一个标准、公正的维修电工技能考核台，对学员的分析与排故能力进行客观评价。
