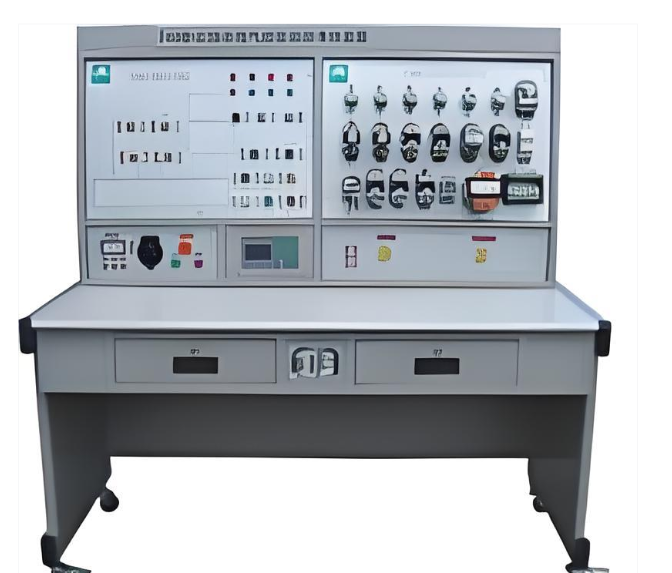

卧式铣床电气技能培训考核实训装置
卧式铣床电气技能培训考核实训装置 是专为高等院校、职业院校的机电技术、电气自动化及相关专业，以及社会电工技能培训机构、各职业技能鉴定中心所研发的核心教学设备。本装置以典型卧式铣床（如X62W）的电气控制系统为原型，集原理教学、实操训练、故障诊断与技能考核于一体，全面满足卧式铣床电气控制的教学与考核需求。装置内部智能化地设置了多项典型电路故障，学员需通过原理分析、仪器测量与动手操作，完成从故障定位到排除的全流程实战训练，从而获得全方位的卧式铣床电气故障排除能力。是进行高效、安全、经济技能培训考核的理想设备。
一、产品概述
本卧式铣床电气技能培训考核实训装置 紧密围绕卧式铣床的电气控制特点，通过真实元器件与模拟负载，再现了机床的主轴运动、进给运动及辅助控制的电气逻辑。它将抽象的电气原理图转化为直观、可操作的实训平台，有效解决了在真实重型机床上教学成本高、风险大、难以开展系统性故障排查的难题，是提升学生动手能力和维修技能的理想选择。
二、适用范围
本装置专用于卧式铣床电气控制系统的模拟教学、操作实验及技能实训。其核心功能在于进行卧式铣床电气故障排除的技能考核，能够全面、客观地评估学员对铣床电气系统的理解深度与维修实践能力，是维修电工职业资格认证中不可或缺的标准化考核设备。
三、技术性能参数
输入电源：三相四线制，AC380V ±10%，50Hz，符合工业现场供电标准。
工作环境：温度-10℃～+40℃，相对湿度＜85%(25℃)，海拔<4000m，环境适应性好。
装置容量：＜1KVA，节能高效，运行稳定。
外形尺寸：1410mm（长）× 725mm（宽）× 1535mm（高），结构紧凑，布局合理，适合实训室安装。
四、装置基本配置与功能特点
高安全性电源控制系统：
交流电源：提供带漏电保护的三相380V交流电源，确保供电安全。
双重人身安全保护：集成电压型漏电保护装置和电流型漏电保护器，对控制屏内外漏电进行双重监控与保护，一旦发生异常立即切断电源，绝对保障实训考核过程的人身与设备安全。
集成化主令控制与图示板：
面板上集中安装了卧式铣床的所有主令电器（按钮、转换开关等）及动作状态指示灯，所有机床操作指令均在此发出，指示灯实时反馈执行状态，实现“所见即所得”的互动教学。
面板印制有高精度的卧式铣床立体示意图，直观展示机床机械结构与电气动作部件的关联，帮助学员建立空间概念。
透明化元器件安装板：
核心低压控制电器，如断路器、接触器、热继电器、熔断器、控制变压器等，均采用开放式安装于面板表面。学员可清晰观察其结构、接线与动作过程，深度理解常用低压电器的工作原理。
全功能动力模拟单元：
配备3台380V三相鼠笼式异步电动机，分别模拟卧式铣床主轴电动机（双速） 和快速移动电动机，真实还原机床的核心动力与进给系统，使电气控制学习与机械运动理解紧密结合。
智能化故障设置考核系统：
设有32位故障设置开关箱，其中23位专用于模拟卧式铣床电气控制中各种常见及典型故障，故障类型覆盖电源、控制回路、电机驱动等。该系统是进行电气故障排除训练和维修电工技能考核的核心，可灵活设置考核题目。
多功能高强度实验桌：
实验桌采用铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板，坚固耐用。
设计有两个大容量抽屉，便于存放工具、图纸及资料。桌底配备四个带刹车功能的万向轮和四个可调支撑脚，便于移动、定位与调平，优化实训室空间布局。
五、核心实训与考核项目
本装置旨在通过系统化、项目化的训练，全面提升学员的专业技能：
低压电器结构与原理认知：深入学习并掌握卧式铣床控制电路中各类低压电器的内部结构、工作原理及在电路中的作用。
电气原理图分析与故障定位：训练学员在电气原理图的指引下，运用万用表等工具，通过逻辑分析与逐点测量，精准定位故障线路，掌握科学的排故思路。
动手实操与技能强化：通过完成电气接线、系统调试、功能操作等全过程，显著提高学员的规范化操作水平与动手实践能力。
综合故障排除实战训练：针对装置模拟的各类卧式铣床常见电气故障，进行系统的诊断与维修练习，掌握完整的故障排查流程与修复方法。
标准化技能考核平台：指导教师或考评员可利用故障设置系统，灵活设定不同难度和类型的故障组合，将本装置作为公正、高效的维修电工技能考核台，对学员的理论联系实际能力和故障解决能力进行客观评价。
