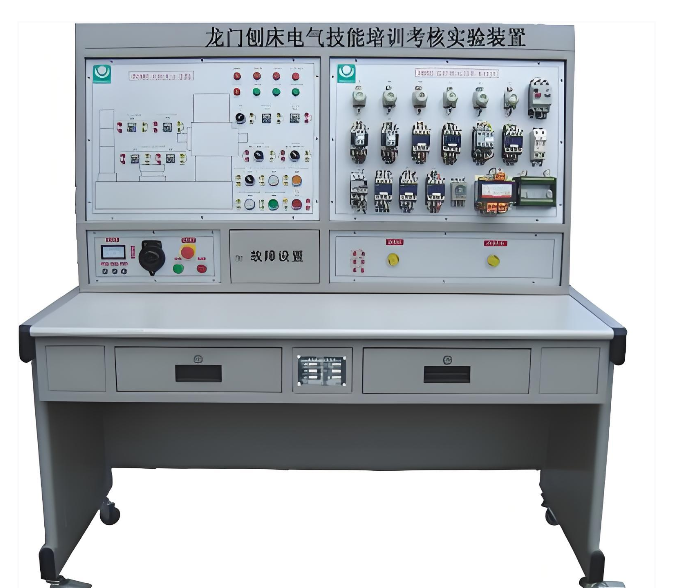

龙门刨床电气技能培训考核实验装置
龙门刨床电气技能培训考核实验装置 是专为高等院校、职业院校的电气自动化、机电一体化及相关专业，以及社会高端电工培训机构、省市维修电工高级技能鉴定中心所研发的专业级教学考核设备。本装置以工业级大型龙门刨床复杂电气控制系统为核心原型，全面融合了交磁电机扩大机、直流发电机-电动机组等核心动力与控制技术，通过全真模拟与模块化设计，实现从原理认知、操作演练到高级故障诊断的全方位龙门刨床电气技能培训。装置采用工业现场真实电器元件，是进行高层次电气维修技能实训与维修电工职业资格考核的理想设备，完美解决了在真实重型设备上教学成本高昂、风险大的难题，实现了“投入少、教学效果卓越”的目标。
一、产品概述与核心价值
本龙门刨床电气技能培训考核实验装置 严格模拟真实龙门刨床的电气控制逻辑与动力驱动系统。它不仅适用于课堂上的电气控制原理演示与基础操作实验，更能满足社会电工在机床电气维修方面的高级实习需求。装置通过集成化、可视化的设计，为学生和学员提供了一个安全、高效掌握龙门刨床电气控制原理与复杂故障排除技能的先进平台，是衔接理论知识与工程实践的关键桥梁。
二、适用范围
本装置专门用于龙门刨床电气控制系统的模拟教学、程序操作及深度实验。其核心功能在于进行龙门刨床电气故障排除的技能考核，能够全面评估学员对复杂机床电气系统的分析、诊断与维修能力，是高级维修电工技能鉴定的权威考核设备。
三、技术性能参数
输入电源：三相四线制，AC380V ±10%，50Hz，模拟工业电网环境。
工作环境：温度-10℃～+40℃，相对湿度＜85%(25℃)，海拔<4000m，环境适应性强。
装置容量：＜1KW，节能高效，运行稳定可靠。
外形尺寸：1410mm（长）× 725mm（宽）× 1535mm（高），结构紧凑，布局合理。
四、装置基本配置与功能详解
高安全性电源控制面板：
提供带有漏电保护措施的三相交流电源（380V）。
配备双重人身安全保护体系：电压型漏电保护器 在发生漏电时瞬时切断总电源；电流型漏电保护装置 对控制屏内漏电进行监控保护，确保实训考核过程绝对安全。
集成化主令控制及图示板：
面板集成龙门刨床所有主令控制电器（按钮、转换开关等）及动作状态指示灯，所有机床操作均在此完成，实现教学与实操的统一。
通过指示灯直观反馈机床各执行部件的动作状态，强化学员的电气控制逻辑理解。
可视化元器件安装板：
所有核心低压电器，如断路器、接触器、热继电器、变压器等，均直接安装在面板表面，动作过程透明可见，便于学员深入理解常用低压电器的结构与工作原理。
全功能动力模拟机组：
交流-直流动力系统：包含三相异步电动机拖动交磁电机扩大机的机组、拖动两台直流发电机的机组，以及模拟工作台运动的直流电动机负载机组，真实再现龙门刨床核心的发电机-电动机组（G-M） 调速系统。
多轴辅助电机：配备润滑泵电机、通风机、垂直刀架电机、左侧/右侧刀架电机、横梁升降与夹紧电机等，完整模拟机床各辅助运动机构。
智能化故障设置系统：
设有32个独立故障设置开关，可模拟龙门刨床电气系统中数十种常见及隐蔽故障，专门用于电气故障排除训练与高级技能考核，极大提升教学的灵活性与考核的全面性。
多功能实验桌：
采用坚固的铁质双层喷塑结构，桌面为防火防水耐磨高密度板。
配备大容量抽屉与万向移动脚轮，方便工具存放与设备移动定位，为龙门刨床电气技能培训考核提供专业、舒适的工作环境。
五、核心实验与培训考核项目
本装置旨在通过系统性实训，全面提升学员对复杂工业电气系统的掌控能力：
交磁电机扩大机特性与原理研究：深入学习并掌握龙门刨床核心调速元件——交磁放大机的构造、工作原理及控制特性。
龙门刨床电气控制原理与操作：熟悉整个机床的电气控制线路图，掌握各主令电器的作用及操作流程。
基于原理图的故障分析与定位：训练学员在电气原理图指导下，运用仪表进行测量，精准定位复杂控制回路中的故障点。
综合动手能力与技能水平提升：通过完整的系统接线、调试、运行与维护操作，强化规范化操作流程与动手实践能力。
高级故障排除综合训练：通过对模拟的龙门刨床电气控制线路各种故障的排除，使学员掌握诊断与修复实际机床复杂电气故障的方法与思路。
标准化维修电工技能考核：可利用故障设置系统，灵活组合考核题目，将本装置作为权威、公正的维修电工高级技能考核台，对学员的综合能力进行精准评估。
