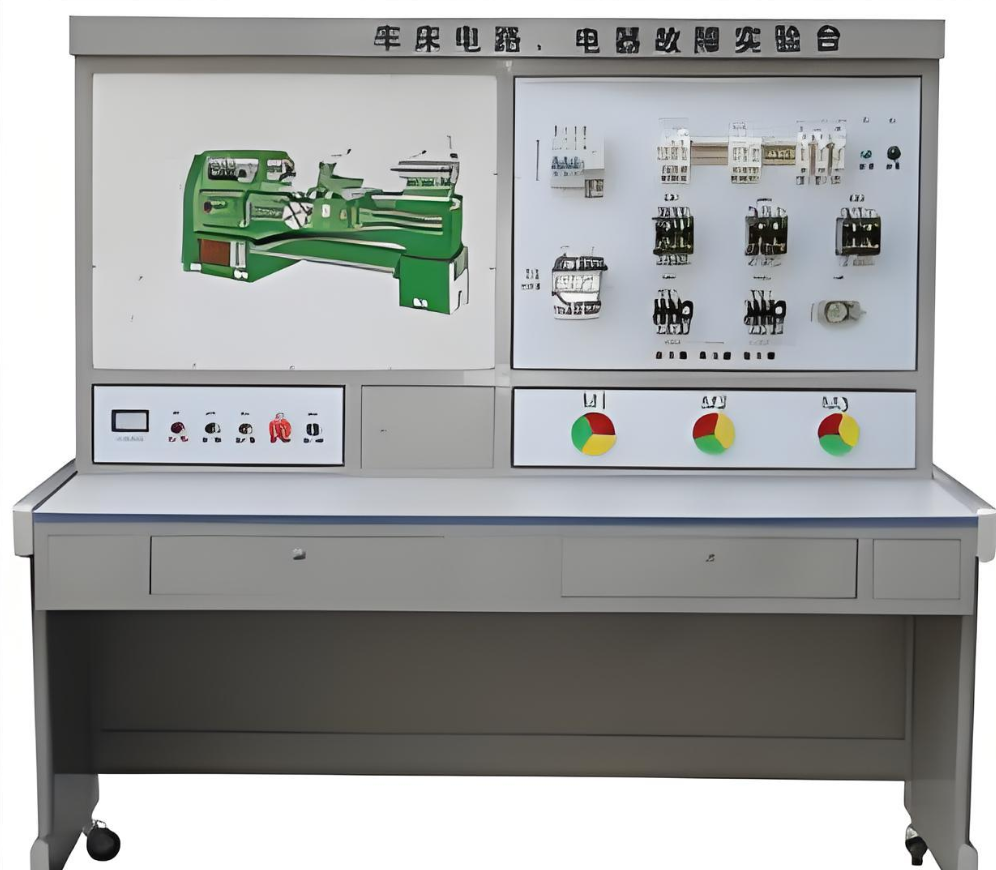

车床电气技能培训考核实训装置
车床电气技能培训考核实训装置 是专为高等院校、职业院校的电气工程、自动化专业，以及社会电工培训机构、各市县维修电工职业技能鉴定所（站）所研发的核心教学设备。本装置紧密围绕典型车床（如CA6140）的电气控制系统，集原理教学、实操训练、故障诊断与技能考核于一体。装置内部智能化地设置了数十项典型电路故障，学员需通过原理图分析、仪器测量，完成从故障定位到排除的全流程训练，从而获得全方位的车床电气故障排除实战能力。该装置是进行高效、安全、经济的车床电气技能培训与标准化维修电工考核的理想设备，教学效果显著。
一、装置基本配置与安全体系
供电与电源控制：
采用三相四线制电源输入，配置漏电保护器与总开关。
通过接触器及启停按钮进行操作控制，符合工业现场标准。
多重安全保护系统：
集成电压型漏电保护装置，一旦控制屏内或强电输出发生漏电，立即切断电源，全力保障学员实训安全。
可视化车床立体彩图：
面板上印制有高精度、逼真的车床彩色立体外形图，直观展示车床结构轮廓，辅助学员建立电气系统与机械结构的空间关联认知。
三相异步电动机驱动单元：
装置配备3台三相鼠笼式异步电动机，分别模拟车床主轴电动机、冷却泵电机及刀架快速移动电机，真实还原车床动力核心。
智能化故障设置系统：
设有12个故障设置开关，可模拟车床电气系统常见故障，专用于车床电气故障排除考核。
坚固耐用实验台：
实验桌采用铁质双层亚光密纹喷塑结构，桌面为高密度板材，坚固美观。配备大容量抽屉，方便存放工具资料，为车床电气技能培训考核提供稳定宽敞的操作平台。
二、核心实训与考核项目
本车床电气技能培训考核实训装置旨在系统化提升学员的专业技能：
低压电器原理认知：深入学习接触器、继电器、断路器等车床常用低压电器的结构、工作原理及在电路中的功能。
电气原理图分析与故障定位：在电气原理图指引下，训练学员运用仪表测量，精准定位故障线路的逻辑分析与实践能力。
动手实操技能强化：通过完整的接线、调试、运行操作，全面提升学员的动手能力和规范化操作水平。
综合故障排除实训：针对典型的车床电气故障进行模拟与排除，掌握系统的维修工艺流程。
标准化技能考核：可灵活设置不同故障点组合，作为维修电工技能考核台，客观、公正地评估学员的技能水平。
三、技术性能参数
输入电源：三相四线制 ~380V交流电源。
整体结构：铁质钣金喷塑结构，坚固耐用，适应高强度实训环境。
工作环境：温度-10℃ 至 +40℃。
整机功耗：＜2KW。
外形尺寸：约1410mm × 725mm × 1535mm。
四、装置主要电器配置清单
代号 | 元件名称 | 件数 | 在车床电气控制中的主要用途 |
|---|---|---|---|
M1 | 电动机 | 1 | 驱动主轴 |
M2 | 电动机 | 1 | 驱动冷却泵 |
M3 | 电动机 | 1 | 驱动刀架快速进给 |
QS1 | 开关 | 1 | 电源总开关 |
SA | 开关 | 1 | 控制冷却泵电动机启停 |
KM1 | 接触器 | 1 | 控制主轴起动 |
KM2 | 接触器 | 1 | 控制冷却泵 |
KM3 | 接触器 | 1 | 控制刀架快速移动电动机 |
FR1 | 热继电器 | 1 | 主轴电机M1过载保护 |
FR2 | 热继电器 | 1 | 冷却泵电机M2过载保护 |
(清单为部分示意，完整配置包含熔断器、按钮、变压器、信号灯等全部车床电气元件)
五、典型故障模拟示例（共12项）
本装置通过预设故障点，高度模拟真实车床运行中的电气问题：
故障1：电源缺相，导致所有电机无法正常启动。
故障2：主轴电机主回路缺相，主轴无法运行。
故障3：冷却泵电机主回路缺相，冷却功能失效。
故障4：刀架快速移动电机主回路缺相，快速进给功能失效。
故障5-8：模拟控制回路中不同位置的断路，导致局部或全部控制功能失效。
故障9：主轴电机控制回路断路，主轴无法启动。
故障10：刀架与冷却泵公共控制回路故障。
故障11：刀架快速移动控制回路独立故障。
故障12：冷却泵控制回路独立故障
